Problemstellung

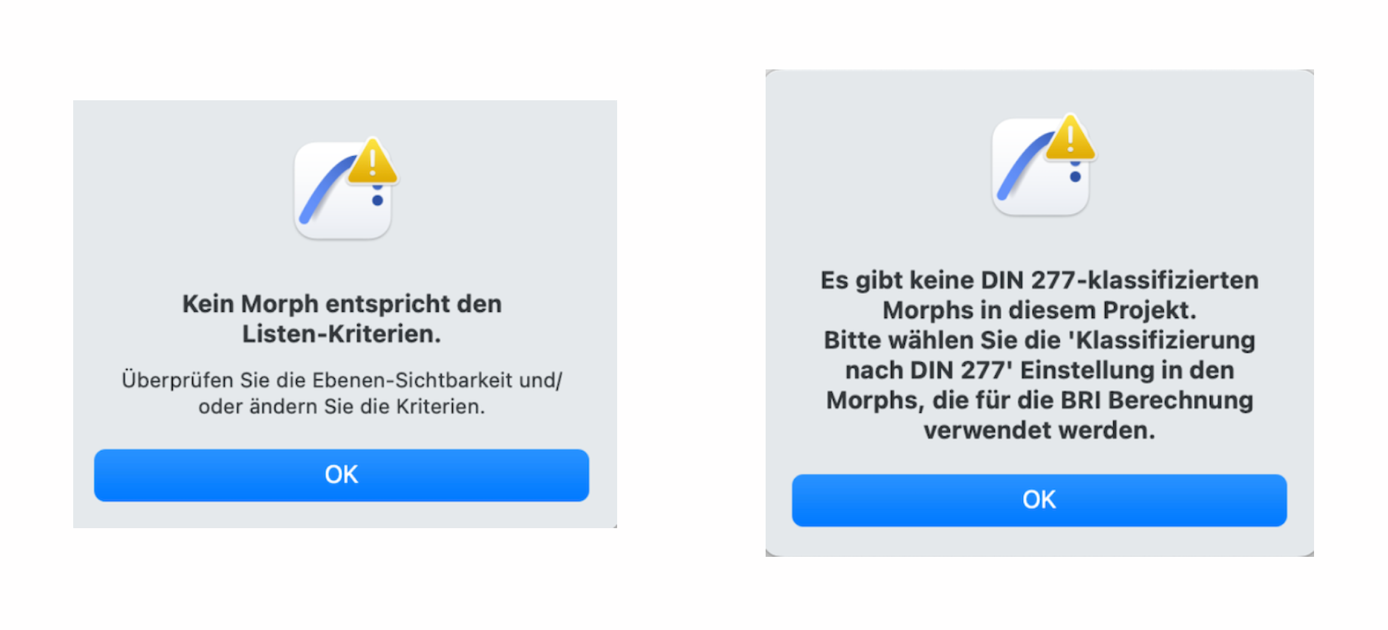

Als Grundlage für die Berechnung des Bruttorauminhaltes wurden Morphs erstellt. Eine Flächenberechnung für das Brutto-Volumen wurde angelegt und versucht zu öffnen. Allerdings lässt sich die Flächenberechnung nicht öffnen. Es erscheint eine der folgenden Hinweismeldungen:
- Kein Morph entspricht den Listen-Kriterien.
- Es gibt keine DIN 277-klassifizierten Morphs in diesem Projekt.
Troubleshooting
1. Sichtbarkeit der Ebenen von Morphs prüfen

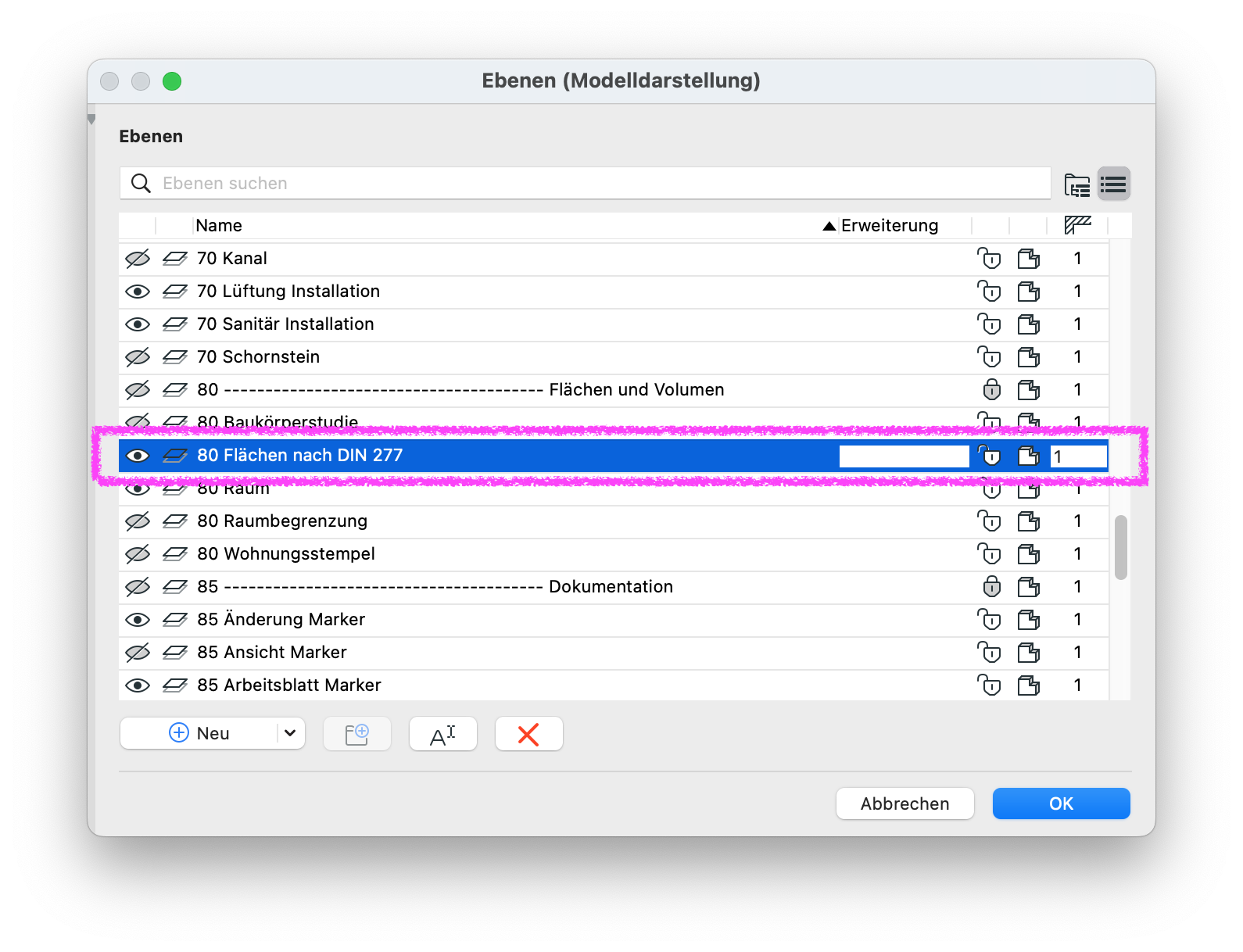

Die Ebene, auf der sich die Morph-Körper befinden, muss zum Zeitpunkt des Öffnens der Flächenberechnung sichtbar gestellt sein. Unter Dokumentation > Ebenen > Ebenen (Modelldarstellung)… sollte dies für die verwendete Ebenenkombination überprüft werden.
Gut zu wissen:
Die Flächenberechnung sollte in der Ausschnitt-Mappe als neuer Ausschnitt abgespeichert werden. So bleiben die eingerichteten Einstellungen, wie die Ebenenkombination, dauerhaft erhalten.
2. Klassifizierung nach DIN 277 für die Morph's definiert?

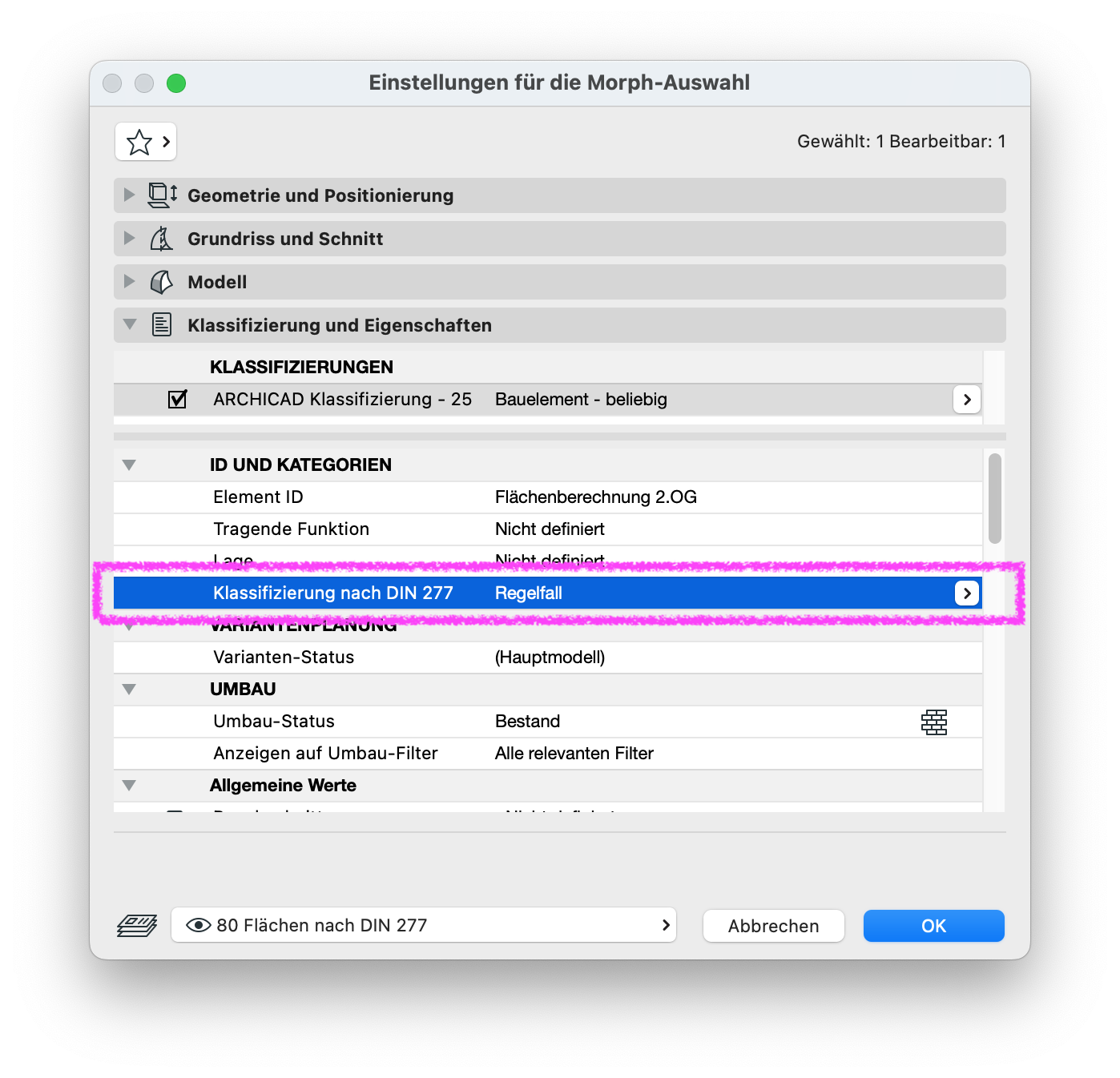

Unter Einstellungen für die Morph-Auswahl > Klassifizierung und Eigenschaften > ID und Kategorien muss für den Morph-Körper die Einstellung unter Klassifizierung nach DIN277 eine der entsprechenden Optionen definiert sein.
- Es kann in der GER Archicad Version zwischen Regelfall oder Regelfall, nur Volumen, oder Sonderfall oder Sonderfall, nur Volumen gewählt werden.
- In der AUT Archicad Version kann zwischen Bereich A, Bereich B oder Bereich C gewählt werden.
Gut zu wissen:
Morphs ohne eine Klassifizierung nach DIN 277, die Option ist Nicht definiert, werden in der Flächenberechnung nicht berücksichtigt.
