Problembeschreibung:
Höhen von Fenster und/oder Türen werden in der Bemaßung im Grundriss nicht mit ausgegeben.
Troubleshooting:
1. Bemaßungs-Einstellungen vor der Platzierung der Bemaßung prüfen

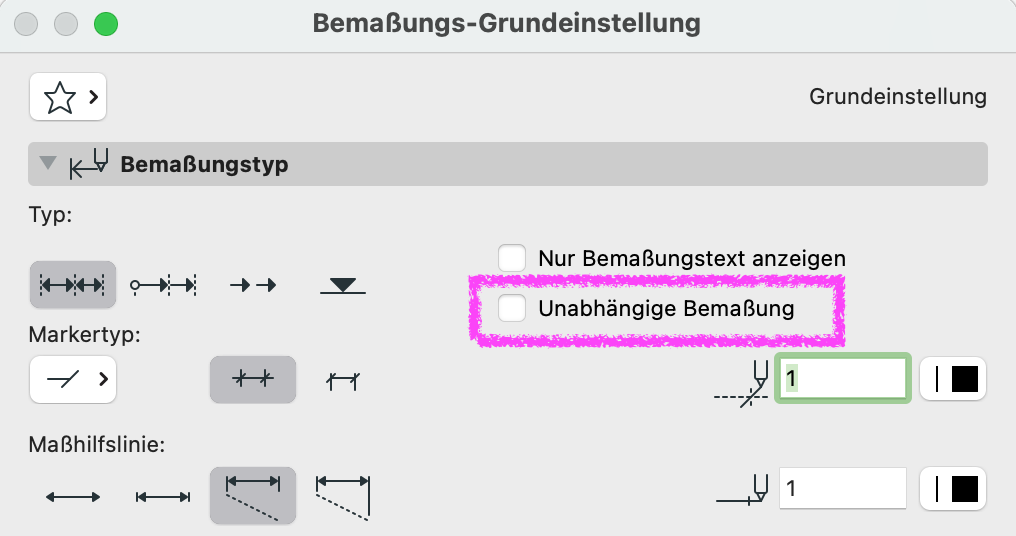

- Unabhängige Bemaßung deaktivieren

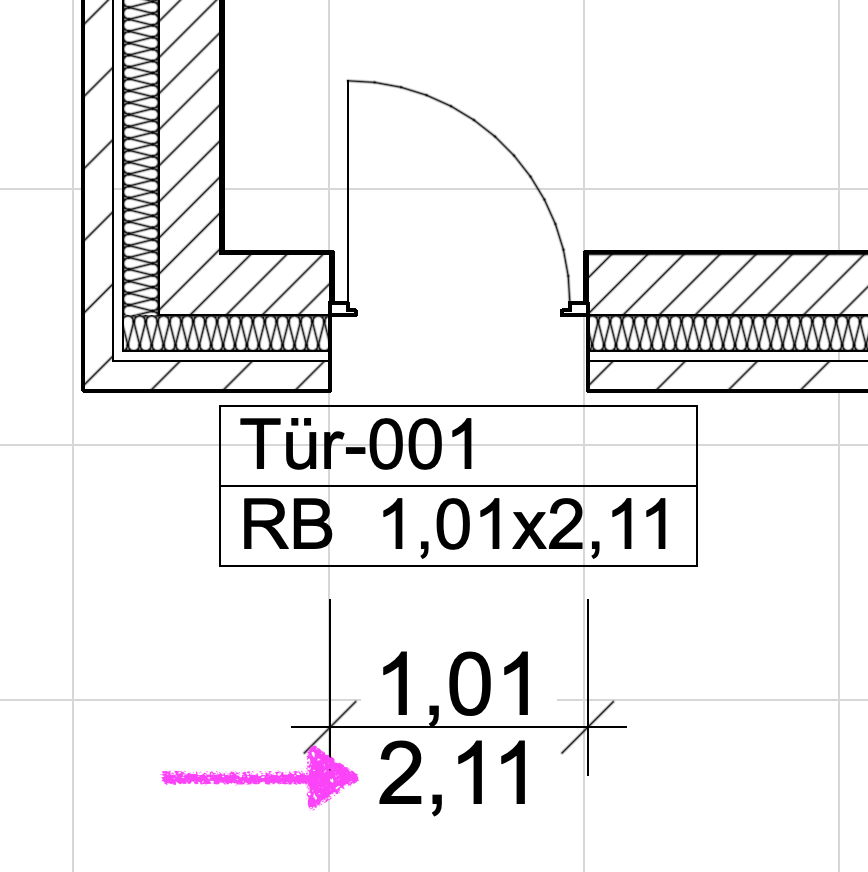

- Bemaßungsdetails > Die Höhe der Öffnungen anzeigen

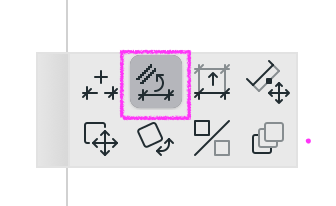

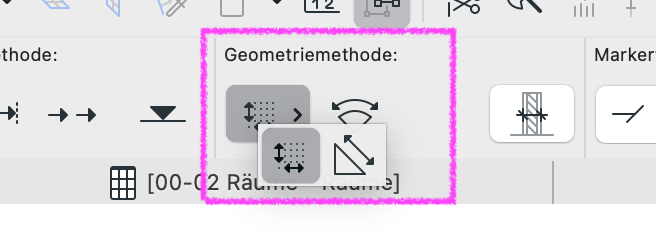

- Maßketten-Geometriemethode prüfen:
- “Nur XY” für orthogonal gezeichnete Wände
- “Beliebige Ausrichtung” für schräg gezeichnete Wände
Hinweis:
Wände, welche orthogonal gezeichnet erscheinen, können eine leichte Schrägstellung aufweisen, welche auf dem ersten Blick nicht erkennbar ist. Unter solchen Umständen greift die Geometriemethode “Nur X-Y" nicht korrekt und die Höhen von Fenster und/oder Türen können nicht dargestellt werden.
Wir empfehlen in solchen Fällen, die Orientierung der Wände bzgl. Ihrer Orthogonalität zu berichtigen.
Es besteht die Möglichkeit, die gezeichneten Wände im Grundriss auf ihre Orthogonalität überprüfen zu lassen:
- Etikett "Element Orientation Check" (bis AC 25): https://community.graphisoft.com/t5/Modellierung/Projekt-auf-Orthogonalit%C3%A4t-%C3%BCberpr%C3%BCfen/ta-p/392248
- Servicevertrags-Objekt "2D-Extras" (ab AC 25):
https://archicard.graphisoft.de/archicard-service/downloads/archicard-add-ons/
https://community.graphisoft.com/t5/Installation-und-Aktualisierung/2D-Extras/ta-p/392661
Alternativ verwenden Sie die Geometriemethode “Beliebige Ausrichtung”.
2. Maßreferenzpunkte und Modellierung prüfen

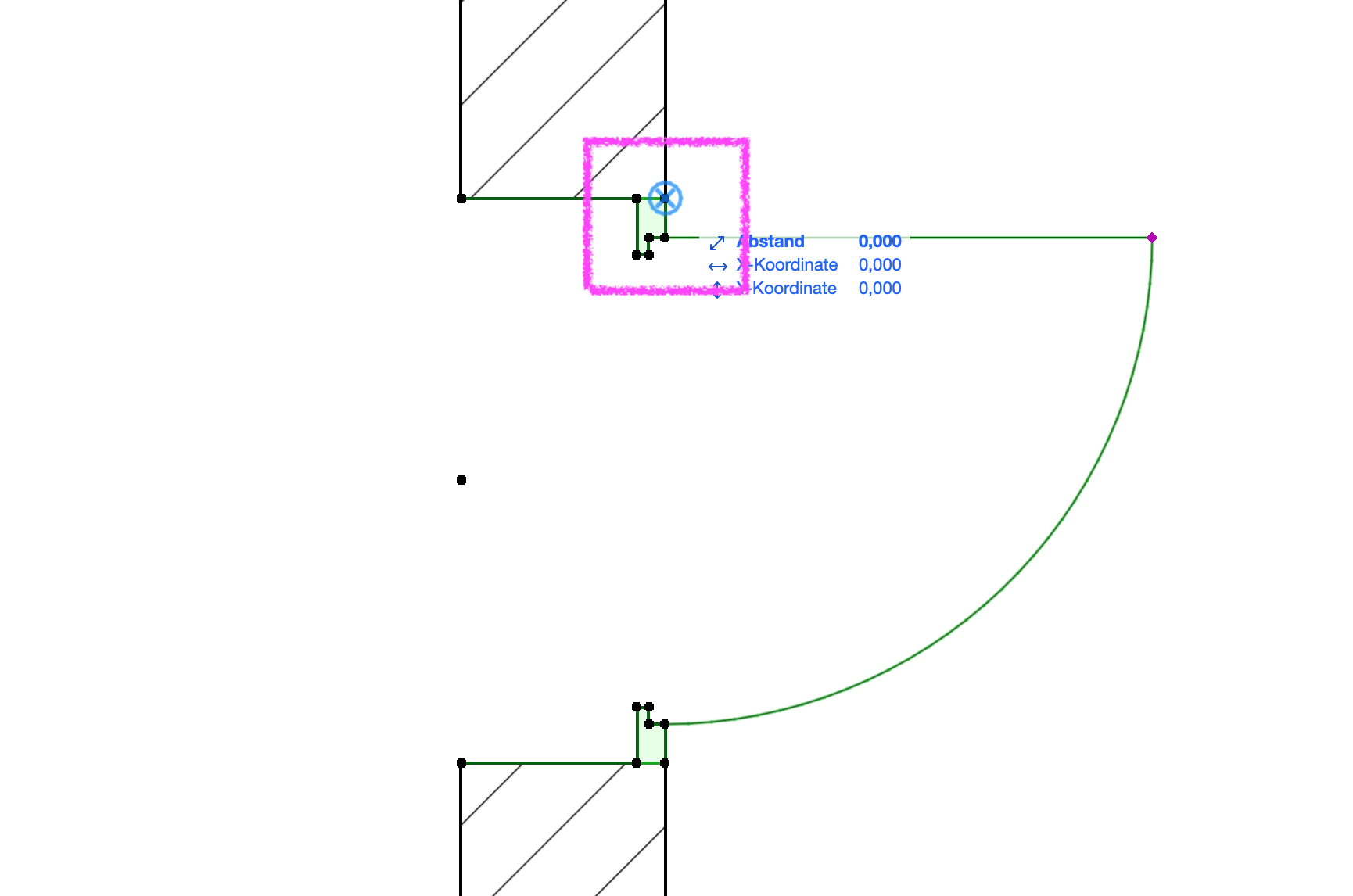

- Die Maßreferenzpunkte müssen an den Elementen (Fenster/Türen) exakt getroffen sein. Liegen bspw. mehrere Wände übereinander, so ist darauf zu achten, dass die Maßreferenzpunkte jener Wand gefangen werden, in welcher die Fenster und/oder Türen platziert sind. Verwenden Sie die Tab-Taste, um zwischen überlappenden Elementen zu wechseln.
- Die Modellierung der Bauteile (Wände, Fenster, Türen, etc.) sollte in der Regel auf Grundlage unserer Modellierungsrichtlinie erfolgen:
https://community.graphisoft.com/t5/Modellierung/Modellierungsrichtlinien-f%C3%BCr-Archicad/ta-p/392152
