Problemstellung
Bei der Verwendung einer bestimmten Modelldarstellung stürzt Archicad beim IFC-Exports plötzlich ab.
Troubleshooting
Bestimmte Einstellungen in der Modelldarstellung reduzieren die 3D-Geometrie von Treppen und Geländern, sodass für den IFC-Export keine gültigen Daten erzeugt werden können.
1. Geländer-Optionen prüfen
- Dokumentation > Modelldarstellung > Modelldarstellung erstellen... > aktive Modelldarstellung wählen

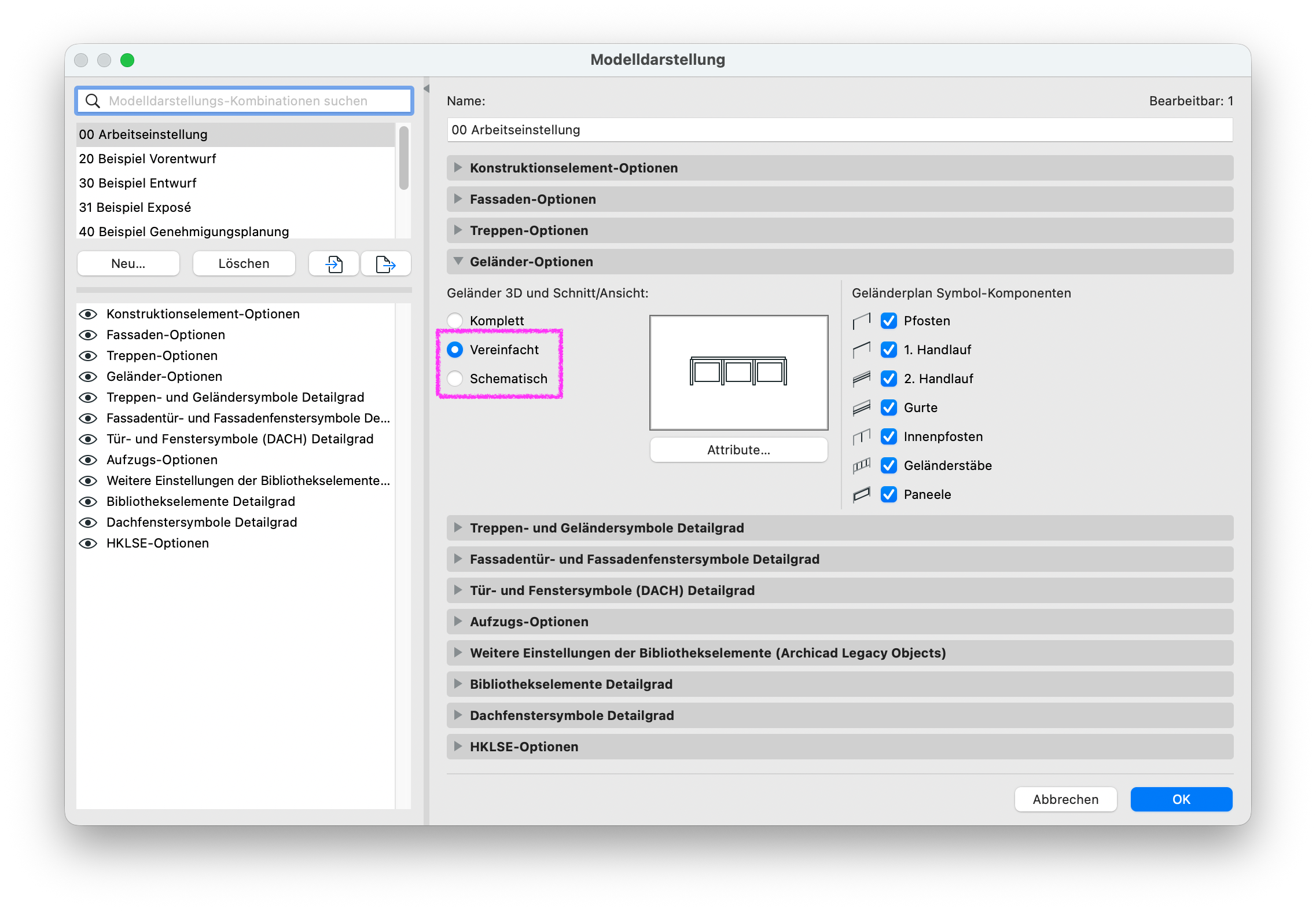

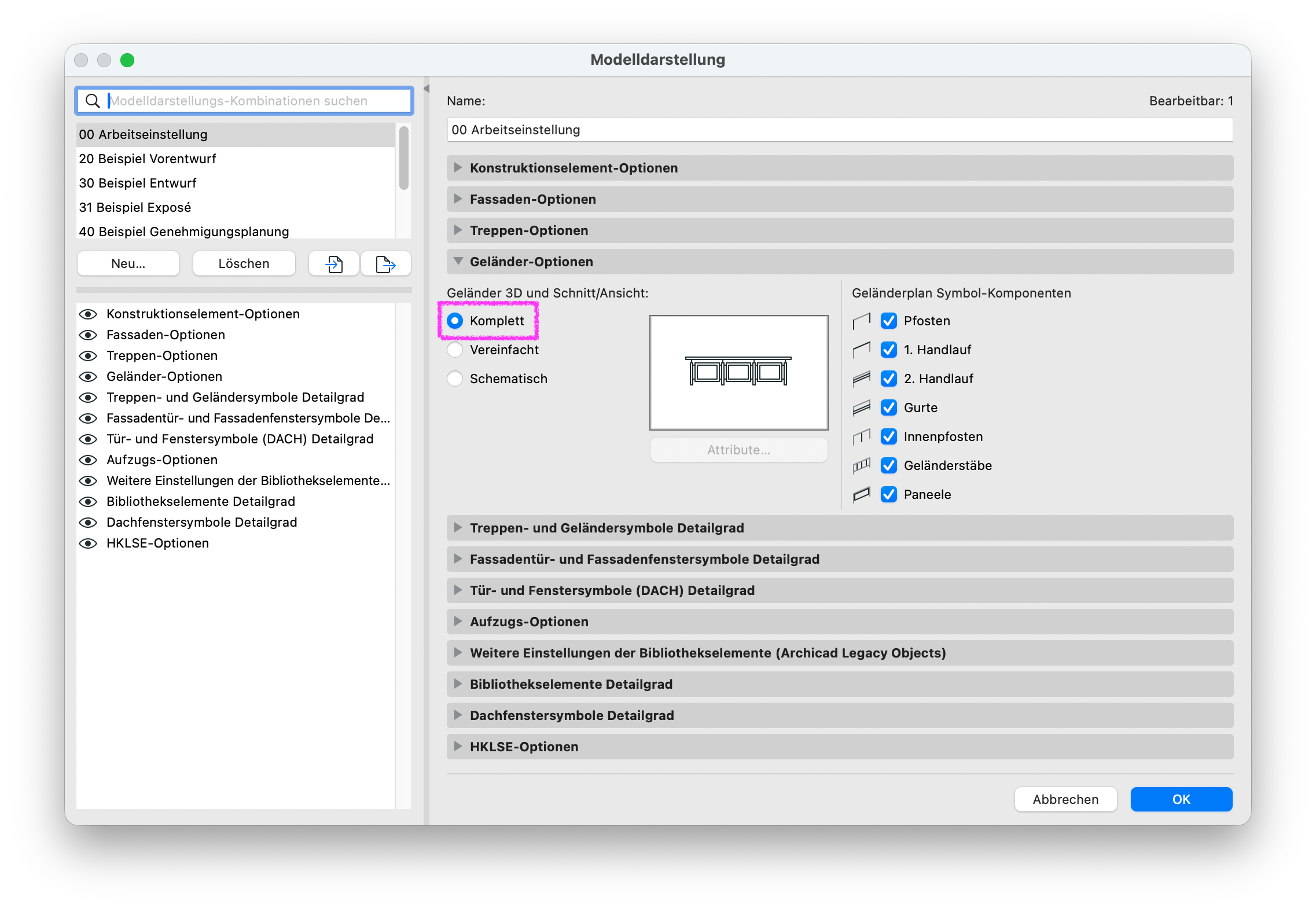

In der für den IFC-Export verwendeten Modelldarstellung dürfen unter Geländer-Optionen im 3D für Geländer die Optionen Vereinfacht oder Schematisch nicht ausgewählt sein, da dies zu fehlenden Geometrien führt. Die Option Geländer 3D und Schnitt/Ansichten muss auf Komplett stehen.
2. Treppen-Optionen prüfen
- Dokumentation > Modelldarstellung > Modelldarstellung erstellen... > aktive Modelldarstellung wählen

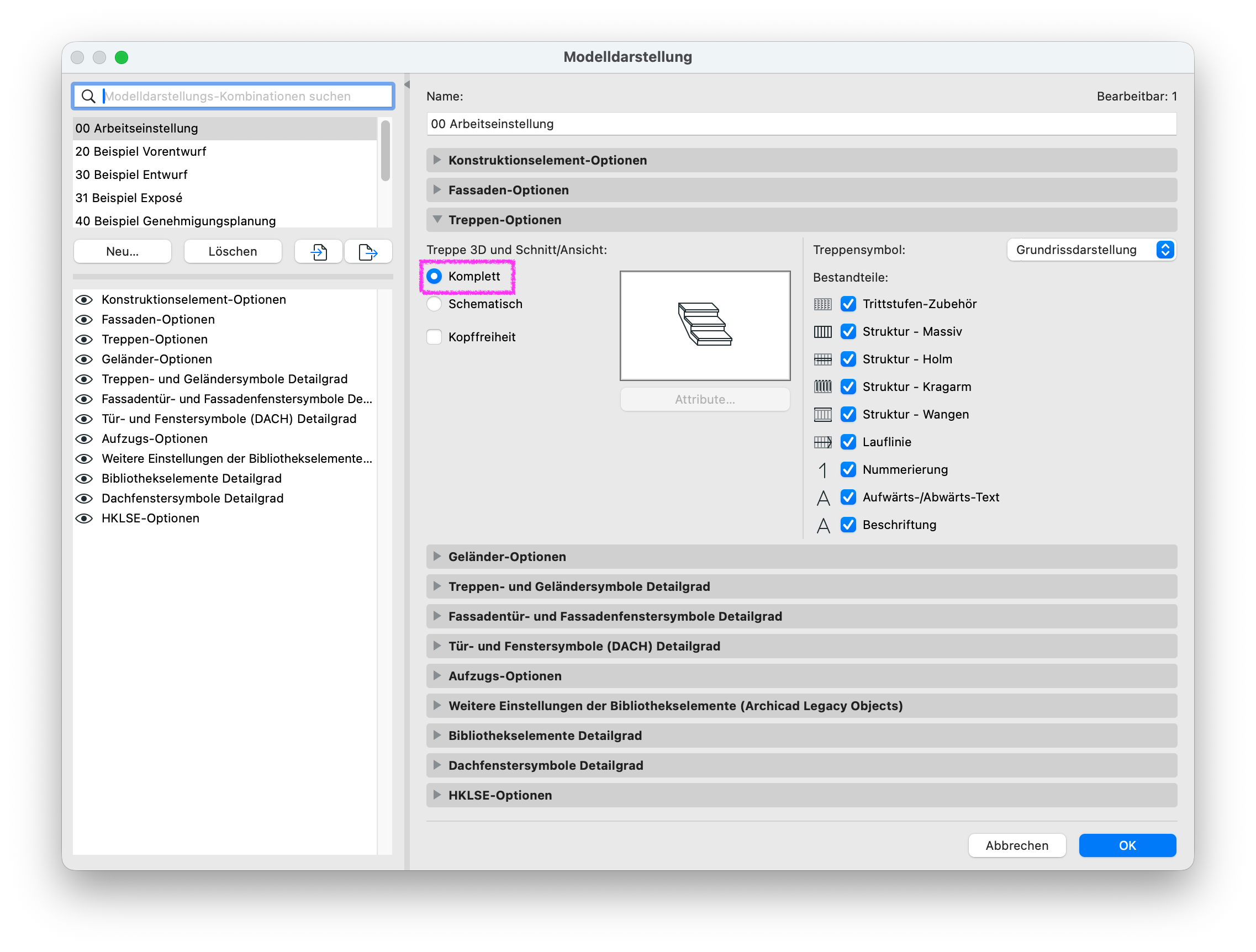

In der für den IFC-Export verwendeten Modelldarstellung darf unter Treppen-Optionen im 3D für Treppen nicht die Option Schematisch ausgewählt sein, da dies zu fehlenden Geometrien führt. Die Option Treppen 3D und Schnitt/Ansichten muss auf Komplett stehen.
Hinweis:
Weitere Informationen hierzu bieten die Artikel IFC Export: exportieren des Elements fehlgeschlagen – 2. Betroffene Elemente prüfen und ggf. anpassen/löschen und IFC Export funktioniert nicht – 5. Elemente mit fehlender Geometrie.
