Problemstellung

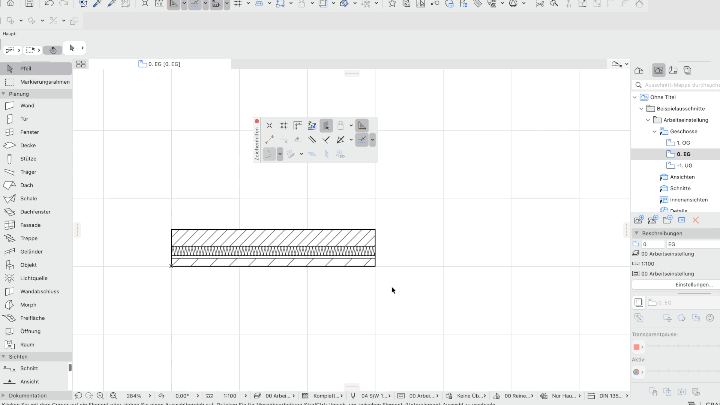

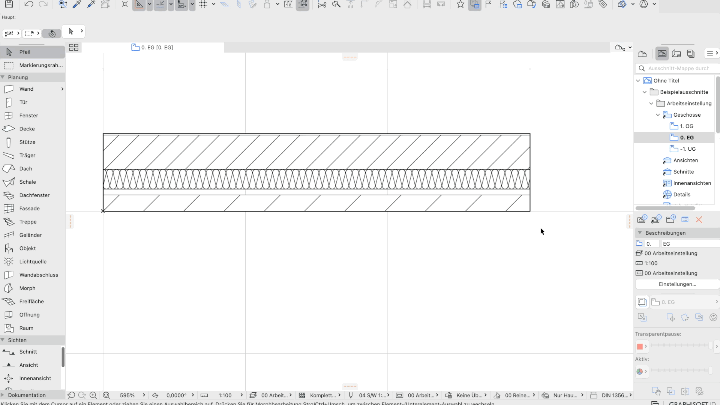

Elemente werden nicht gerade, sondern minimal schief erstellt. Es entstehen dadurch Zeichnungsungenauigkeiten, da Elemente nicht orthogonal platziert werden.
Troubleshooting
1. Eingabe-Tracker verwenden

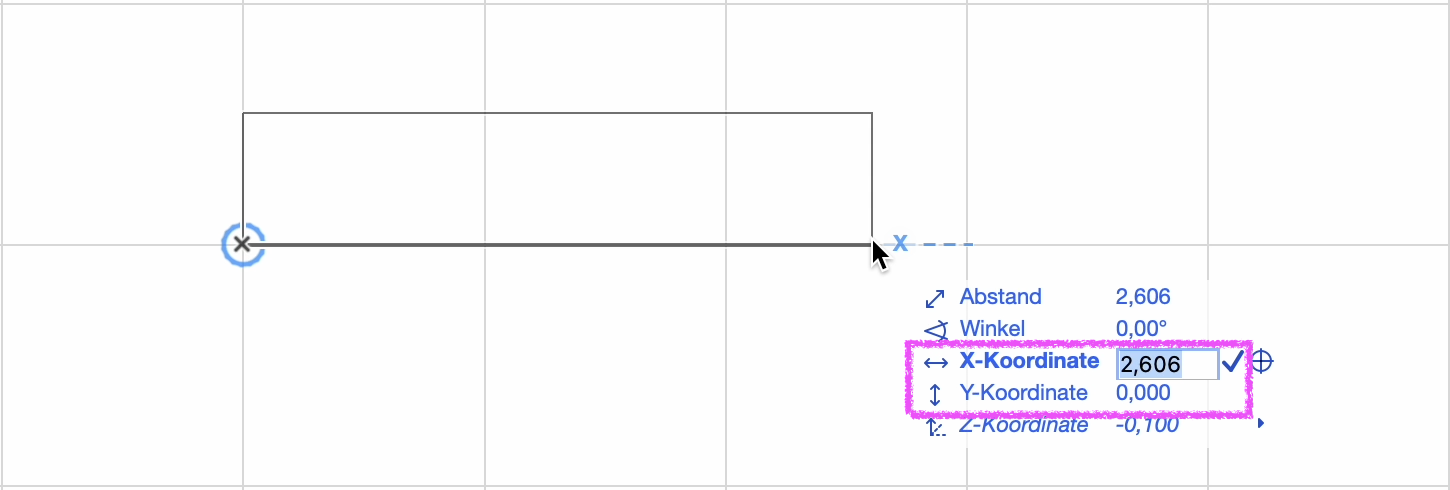

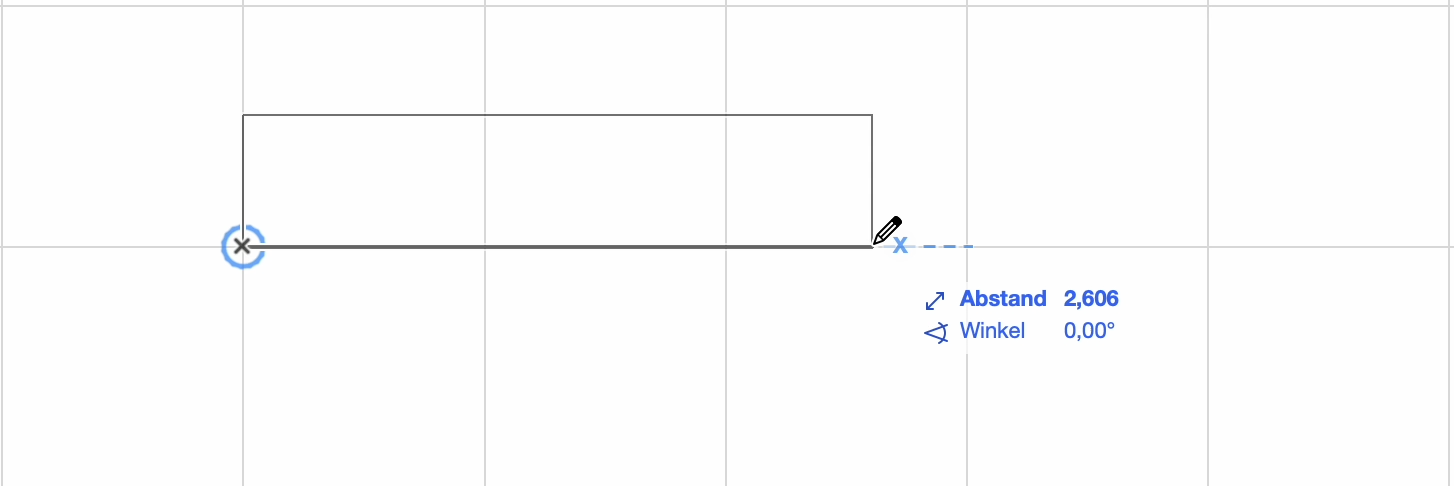

Mit Betätigung der Tab-Taste wird im Eingabe-Tracker die X- und Y-Koordinaten eingeblendet. Anschließend kann mit erneuten Betätigen der Tab-Taste bis zur X-Koordinate und Y-Koordinate gesprungen werden. Abschließend können für die beiden Koordinaten die gewünschten Werte, z. B. X-Koordinate 3 und Y-Koordinate 0, festgelegt werden.
|
|
|

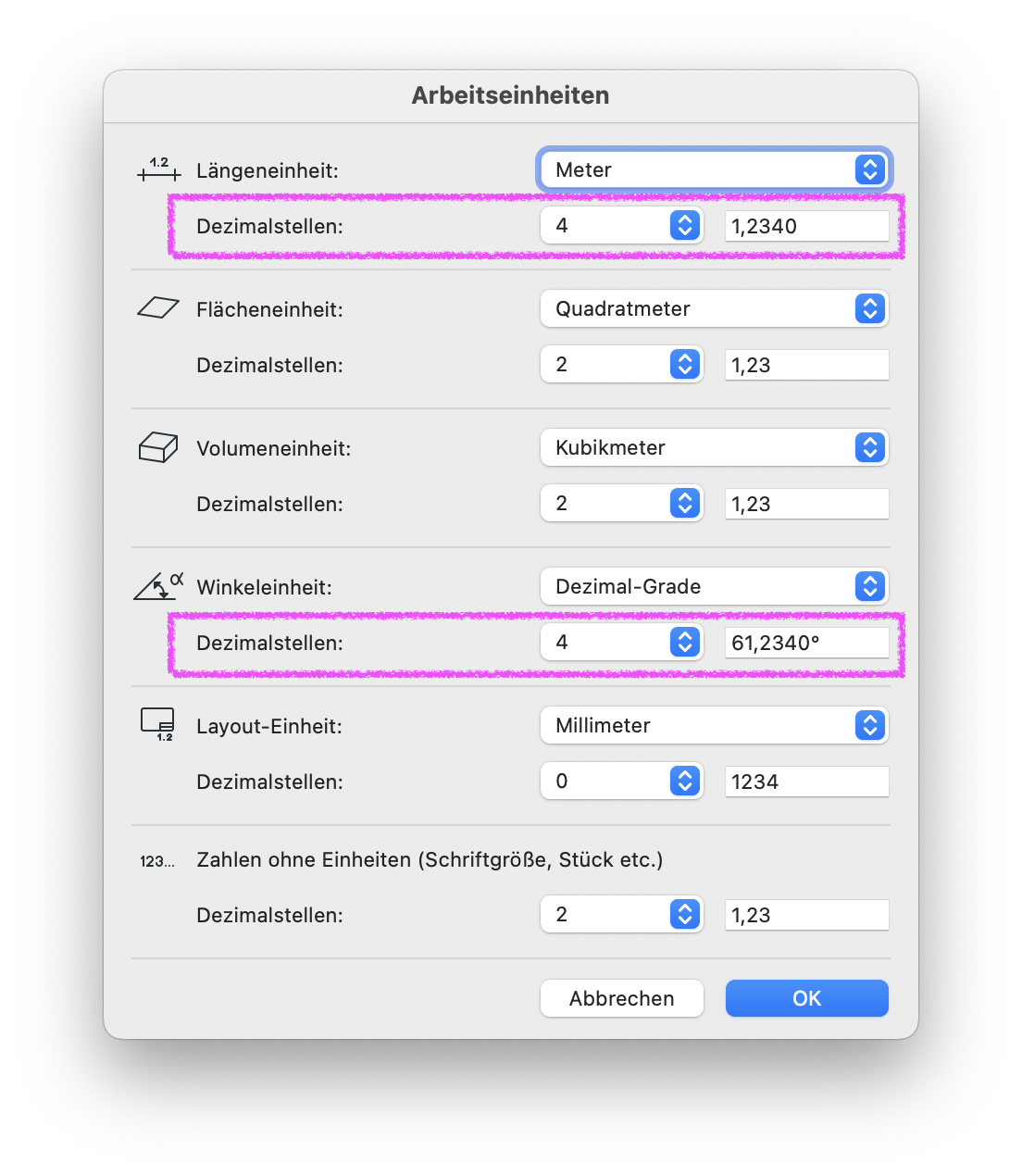

2. Arbeitseinheiten anpassen
- Optionen > Projektpräferenzen > Arbeitseinheiten

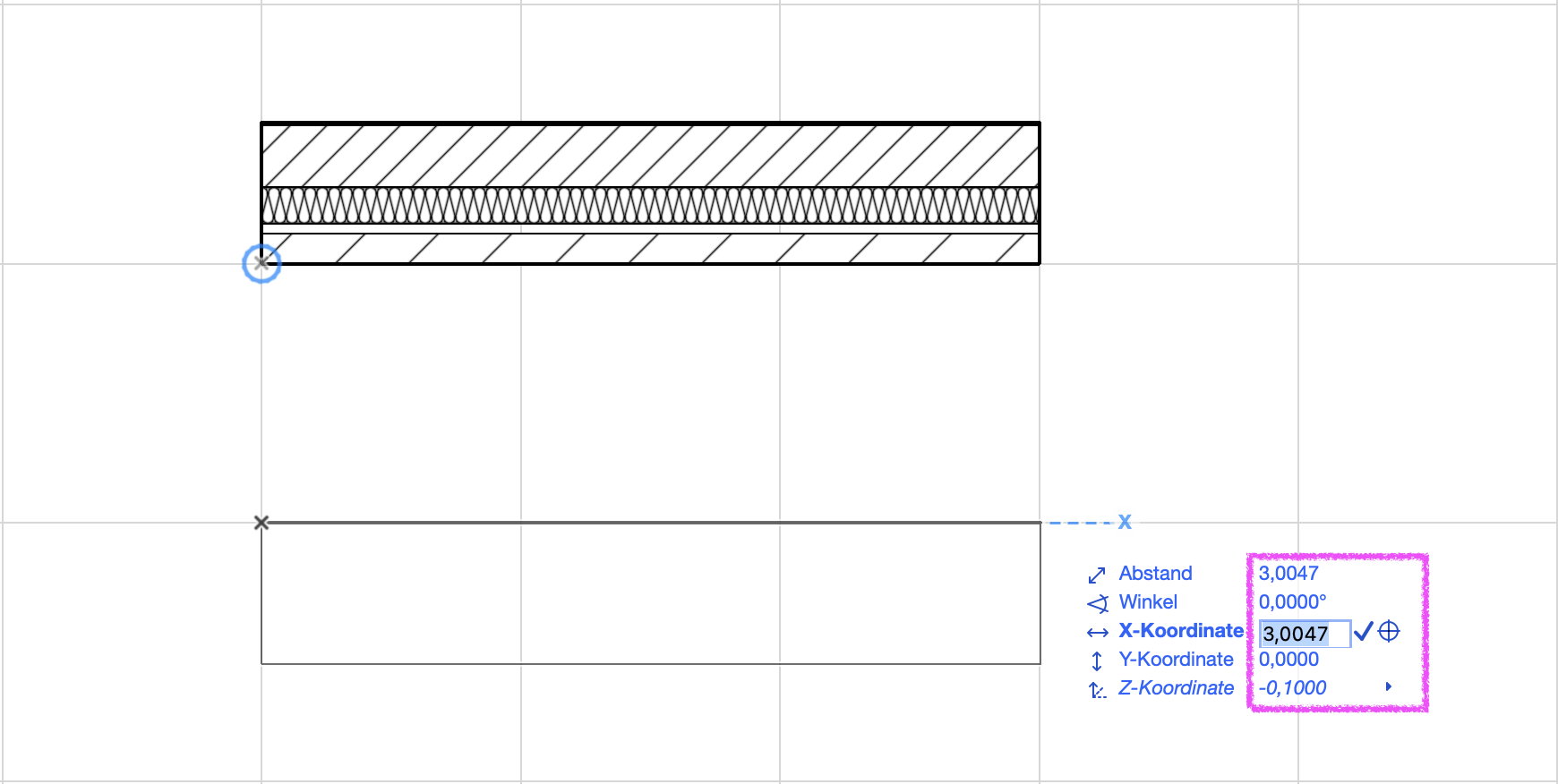

Standardmäßig werden im Tracker für Längen 3 Dezimalstellen und für Winkel 2 Dezimalstellen angezeigt. Damit Ungenauigkeiten schneller auffallen, können in den Arbeitseinheiten die Dezimalstellen erhöht werden.
|
|
|
Hinweis:
Ungenauen Werte ab der 5. Dezimalstelle werden nicht angezeigt.
3. Elementfang aktivieren
- Ansicht > Elementfang
Elementfang aktivieren, um vorhandene Elemente exakt zu fangen.
4. Orthogonales Zeichnen sicherstellen
- Ansicht > Raster- & Bearbeitungsebenen-Optionen > Orthogonales Raster
Orthogonales Raster aktivieren, um rechtwinklige Ausrichtung zu gewährleisten.
5. Konstruktions- oder Fangraster nutzen
- Ansicht > Raster- & Bearbeitungsebenen-Optionen > Rasterfang-Einstellungen...
- Ansicht > Rasterfang
- Ansicht > Rasterfang-Optionen > Am Fangraster einrasten / Am Konstruktionsraster einrasten
Konstruktionsraster oder Fangraster einrichten, um an definierten Raster einzurasten.
6. Koordinateneinschränkungen verwenden
Koordinateneinschränkungen ermöglichen das Zeichnen entlang bestimmter Achsen. Mit Alt + Y wird eine horizontale Fanglinie, mit Alt + X eine vertikale Fanglinie erzeugt. Mit Alt + W kann ein numerisch definierter Winkelwerts festgelegt werden oder das Zeichnen in eine Richtung beschränkt werden. Die Einschränkung kann mit derselben Tastenkombination wieder aufgehoben werden.
Hinweis:
Damit erzeugte Fanghilfen können zwar mit Esc entfernt werden, aber die Einschränkung bleibt jedoch bestehen.
7. Parallel und Lotrecht einschränken

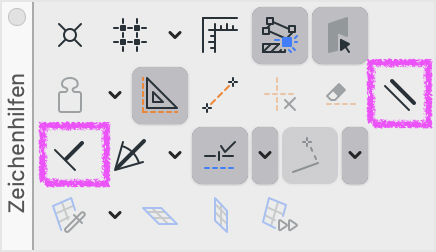

- Fenster > Symbolleisten > Weitere Symbolleisten... > Zeichenhilfen
In der Symbolleiste Zeichenhilfen kann eine Einschränkung auf Parallel und Lotrecht aktiviert werden.
Hinweis:

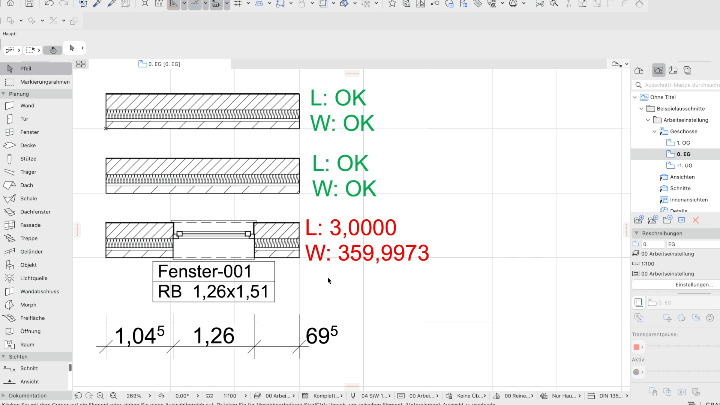

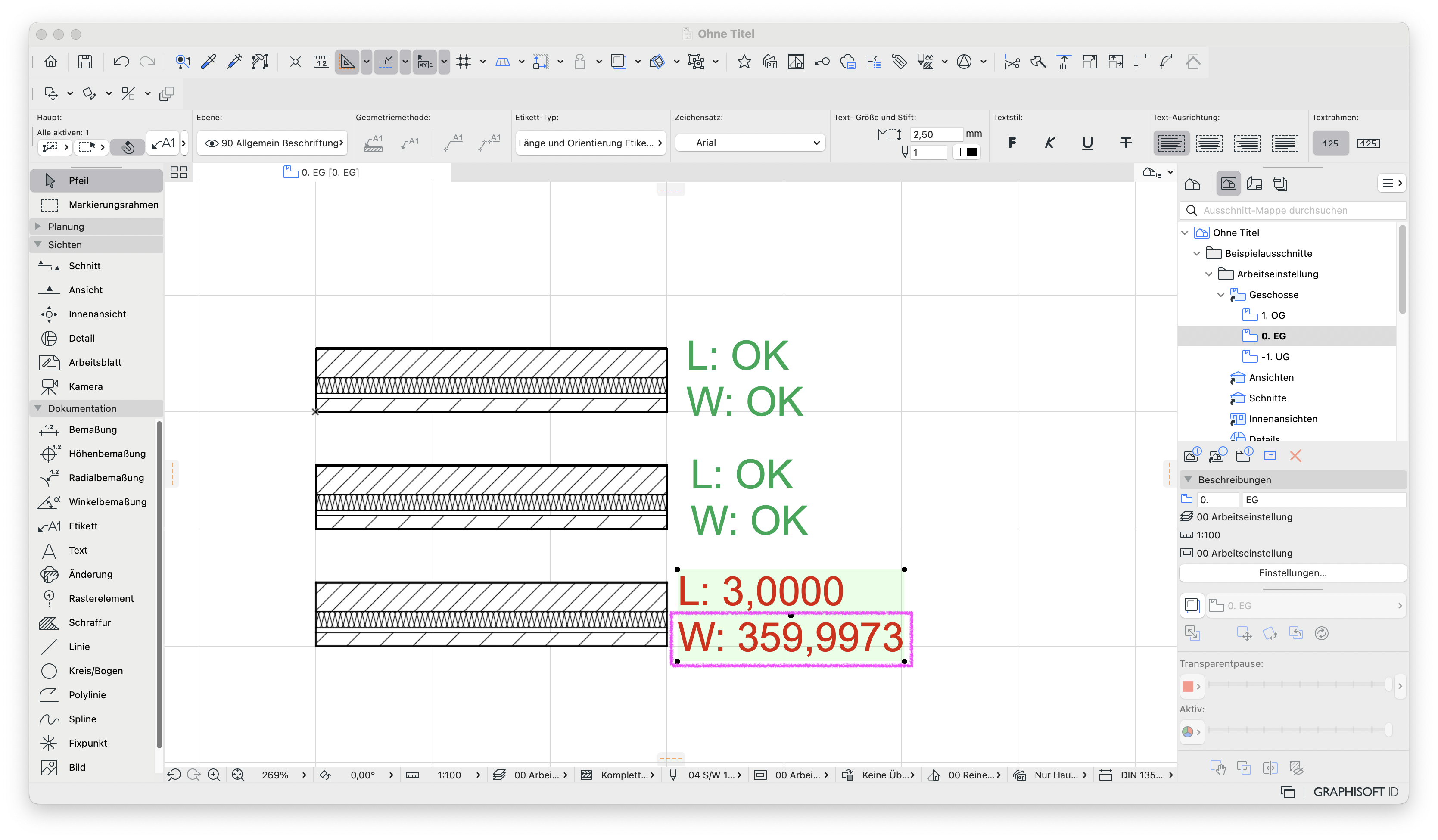

Bereits erstellte Elemente müssen manuell auf Orthogonalität überprüft werden. Für 3D-Elemente kann die Orthogonalität mit dem Länge-und-Orientierung-Etikett geprüft werden. Nicht rechtwinklige Elemente können über die Koordinateneingabe im Tracker (Schritt 1) korrigiert werden. Es ist wichtig, in Archicad genau zu zeichnen, da sonst z. B. die Höhenbemaßung von Fenstern und Türen in den Maßketten fehlt.
|
|
|
Zusätzlich sollten die Hinweise im Troubleshooting Artikel Fanghilfe rastet nicht orthogonal auf dem Zeichenblatt ein berücksichtigt werden.
