Descrição do problema
Listar os nomes das superfícies das folhas e das estruturas das portas nos mapas de portas é essencial para criar documentação e especificações completas.
Este artigo oferece um guia passo a passo para personalizar o seu mapa de portas e incluir esses importantes parâmetros de material.
Solução

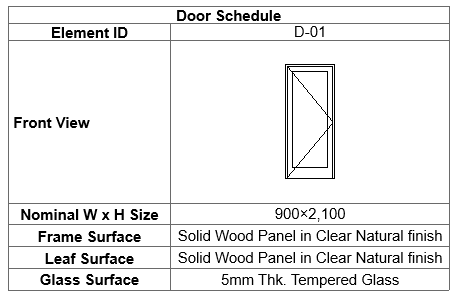

Os objetos de porta do Archicad contêm vários parâmetros para os materiais de superfície aplicados a diferentes componentes, como estruturas, folhas (painéis da porta) e elementos de vidro. Esses parâmetros podem ser acessados e exibidos em mapas para fornecer especificações detalhadas de materiais na documentação de construção.
- Abra o seu mapa de portas.
- Clique com o botão direito no mapa no navegador e abra suas Definições de Esquema.
- Na caixa de diálogo Definições de Esquema, acesse o painel Campos.

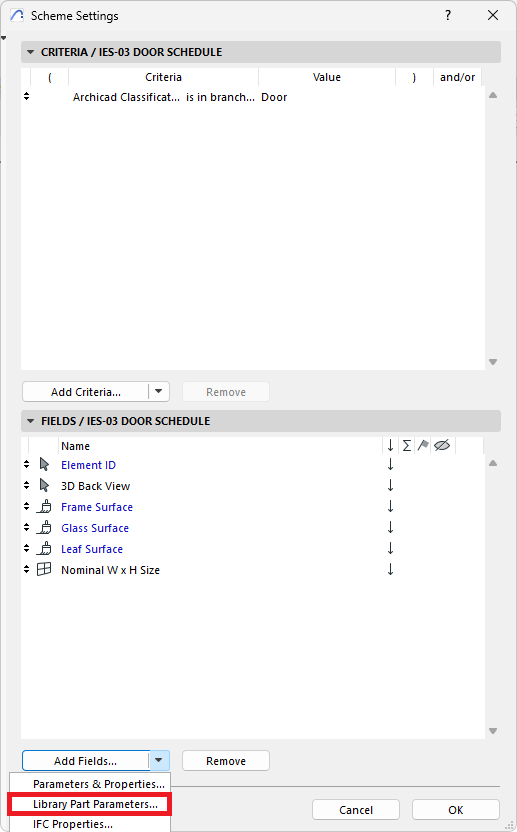

- Clique na seta do menu suspenso ao lado do botão Adicionar Campos.
-
Selecione Parâmetro do Item de Biblioteca no menu.
-

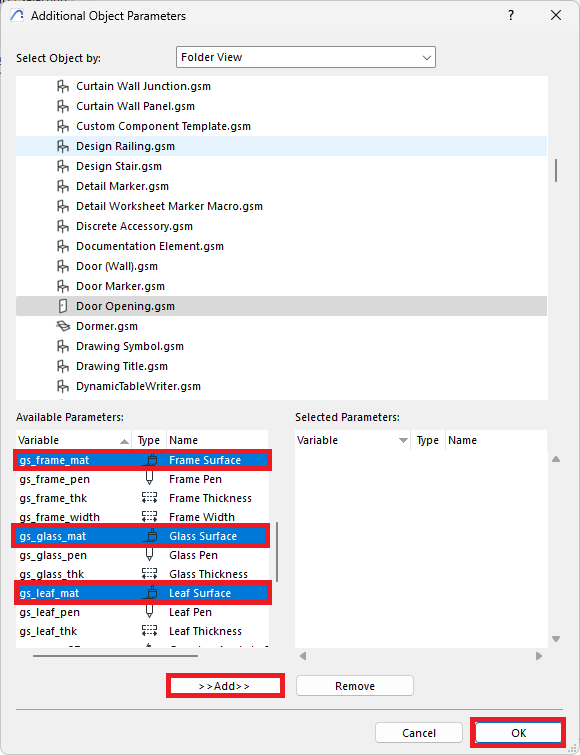

Procure o objeto de porta na lista da biblioteca. Acesse BuiltInLibraryParts.lcf > Biblioteca > NecessaryLPs > Door Opening.gsm
(Como alternativa, você pode procurar um objeto específico alterando a opção Selecionar Objeto por: de Visualizar Pasta para Procurar.)
- Procure parâmetros relacionados a superfícies, como:
- Superfície da Estrutura (gs_frame_mat)
- Superfície do Vidro (gs_glass_mat)
-
Superfície da Folha (gs_leaf_mat)
- Clique em Adicionar para incluí-los nos campos do seu mapa.
- Repita esse processo para cada parâmetro de superfície que você deseja incluir.
- Organize a ordem dos campos usando as setas para cima e para baixo no painel Campos.
- Clique em OK para aplicar as alterações e retornar ao seu mapa.
- Selecione uma porta no seu projeto.
- Abra as Definições de Porta (Ctrl+T ou Cmd+T).
- Acesse o painel Modelo.

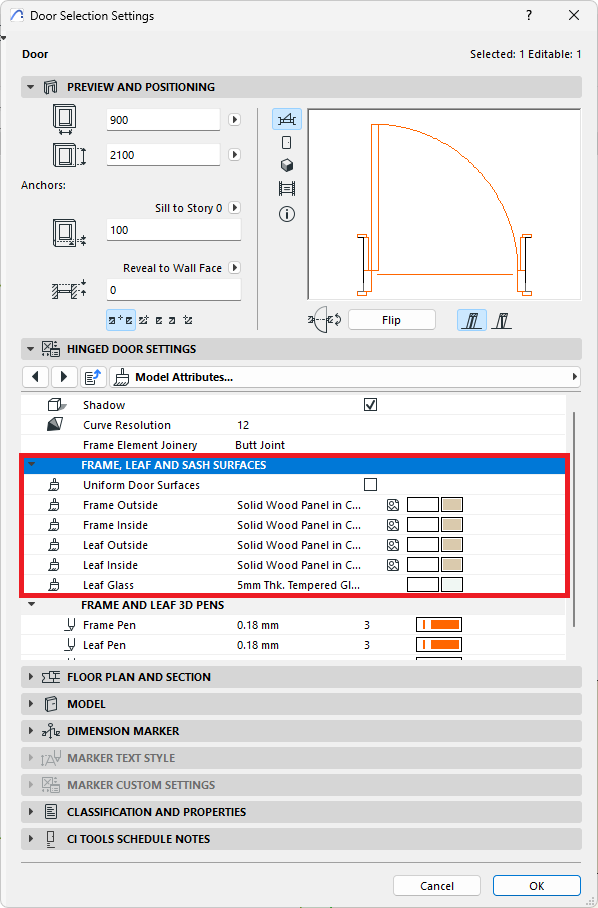

- Certifique-se de que a opção Sobrepor Superfícies esteja desligada para permitir a exibição das atribuições individuais de superfície.
Dica: salve os mapas personalizados nos seus modelos para reutilizá-los em vários projetos.
