Descrição do problema

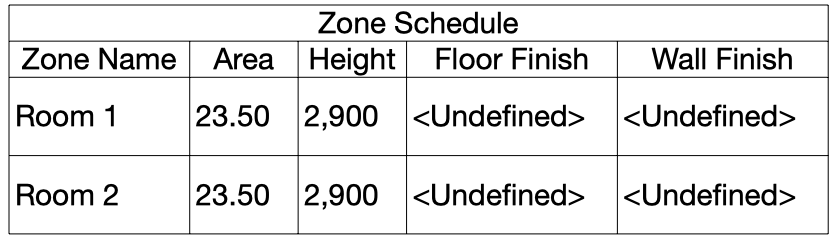

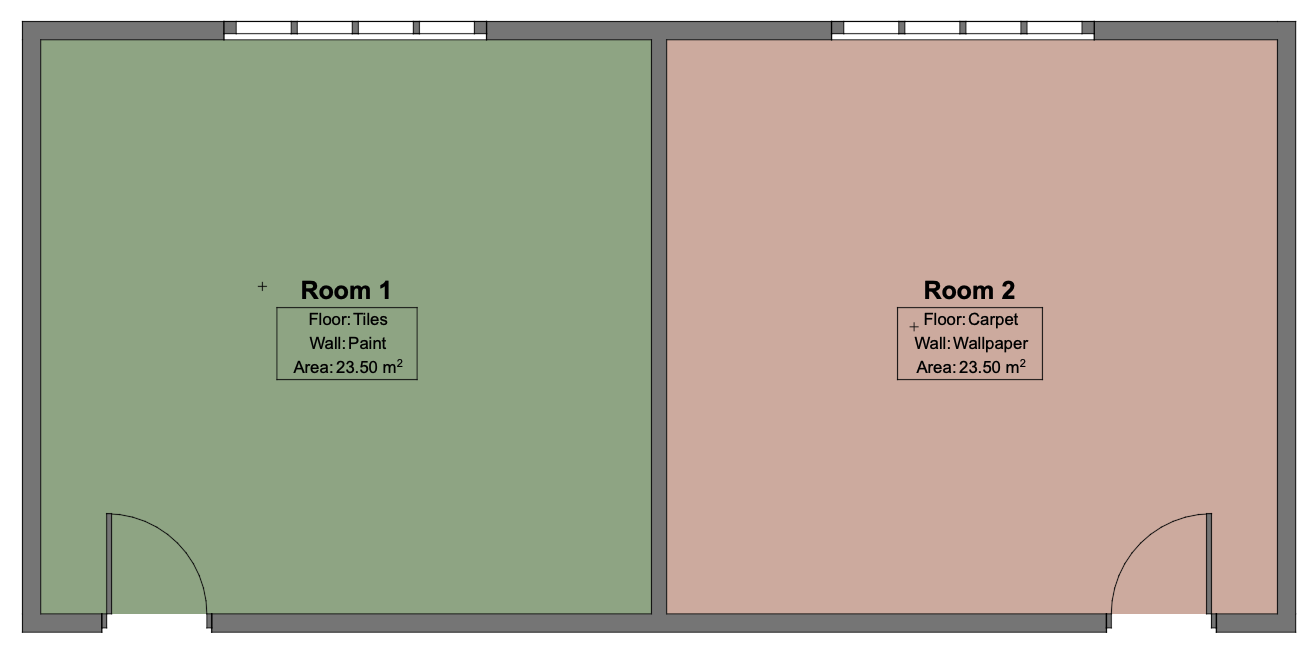

Você está criando um Mapa de Zonas e quer mostrar os acabamentos de piso e de parede, mas esses parâmetros não estão disponíveis como campos nas definições de esquema. Além disso, os parâmetros padrão de zona com Acabamento de Piso e Acabamento de Parede exibem apenas valores Indefinido, embora apareçam corretamente definidos e exibidos nos Selos/Rótulos das Zonas.
Solução
Os parâmetros do Selo da Zona, incluindo os acabamentos de piso e de parede, são armazenados como Parâmetro do Item de Biblioteca e exigem um método específico para serem acessados nos mapas. Por padrão, esses parâmetros não ficam visíveis nos campos padrão do mapa de zonas.
- Abra as Definições de Esquema do seu Mapa de Zonas por meio de Documentação > Mapas > Definições de Esquema.
- No diálogo Definições de Esquema, acesse a seção Campos, onde você verá o botão Adicionar Campos.

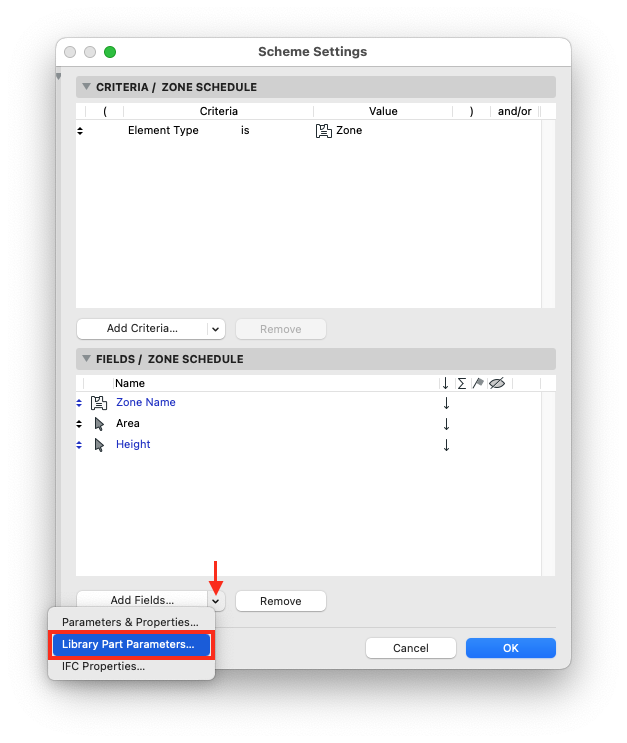

- Clique na pequena seta de menu suspenso ao lado de Adicionar Campos e selecione Parâmetro do Item de Biblioteca no menu suspenso.
- Isso abrirá a janela Parâmetros Adicionais do Objeto, na qual você pode acessar os parâmetros do selo da zona.

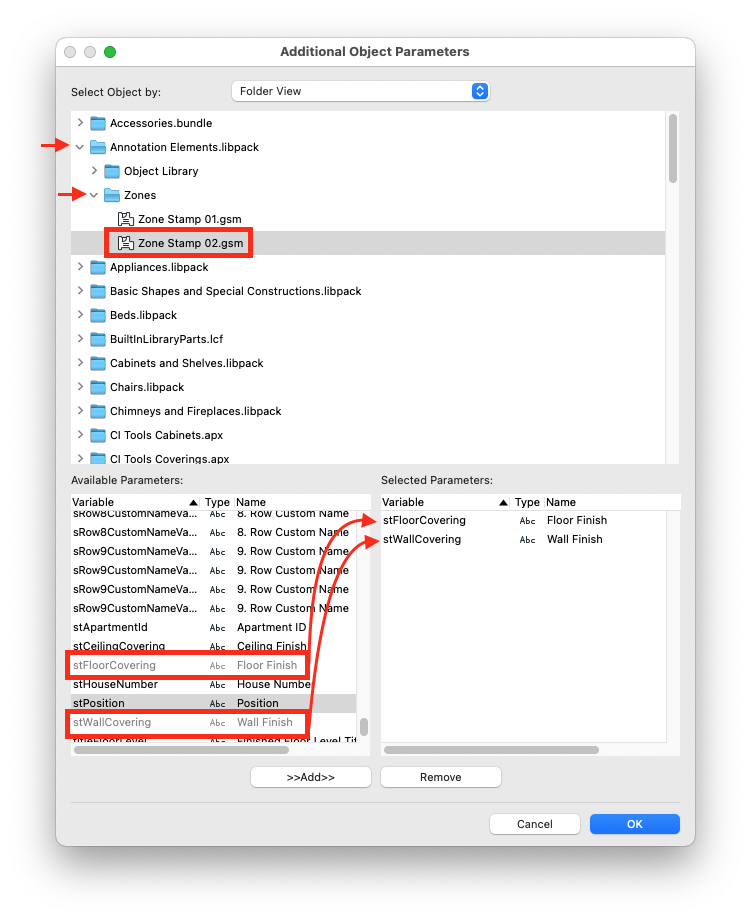

- No diálogo Parâmetros Adicionais do Objeto:
- Selecione o selo da zona apropriado da sua biblioteca (neste caso, Zone Stamp 02)
- Percorra a lista de Parâmetros Disponíveis para encontrar parâmetros relacionados a acabamentos, como:
- Parâmetros de acabamento de piso (stFloorCovering)
- Parâmetros de acabamento de parede (stWallCovering)
- Você pode usar o método da barra de procura para encontrar os parâmetros alterando a opção Selecionar Objeto pelo.
- Selecione os parâmetros de acabamento desejados e clique em Adicionar para incluí-los nos campos do seu mapa.
- Clique em OK para confirmar suas seleções e fechar o diálogo.
- Organize os campos na ordem que preferir usando as setas para cima/para baixo no painel Campos.
- Clique em OK para aplicar as alterações ao esquema do seu mapa.

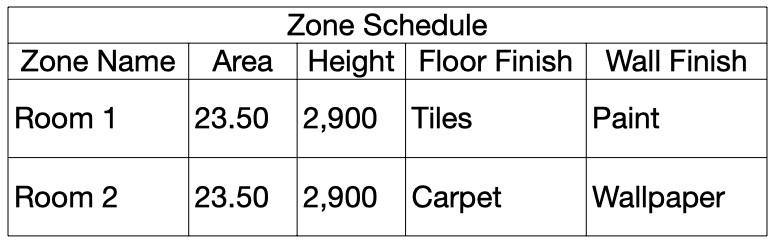

O mapa de zonas agora exibirá as informações de acabamento de piso e de parede armazenadas nos Selos das Zonas. Você pode editar esses valores diretamente no mapa ou nas Definições de cada Zona.
OBSERVAÇÃO: Os parâmetros de acabamento devem estar configurados corretamente nos selos das zonas para que esse método funcione de forma eficaz. Se você precisar personalizar as opções de acabamento disponíveis, modifique o texto GDL do selo da zona para incluir valores personalizados de menu suspenso para os diferentes tipos de acabamento.
