Descrição do problema

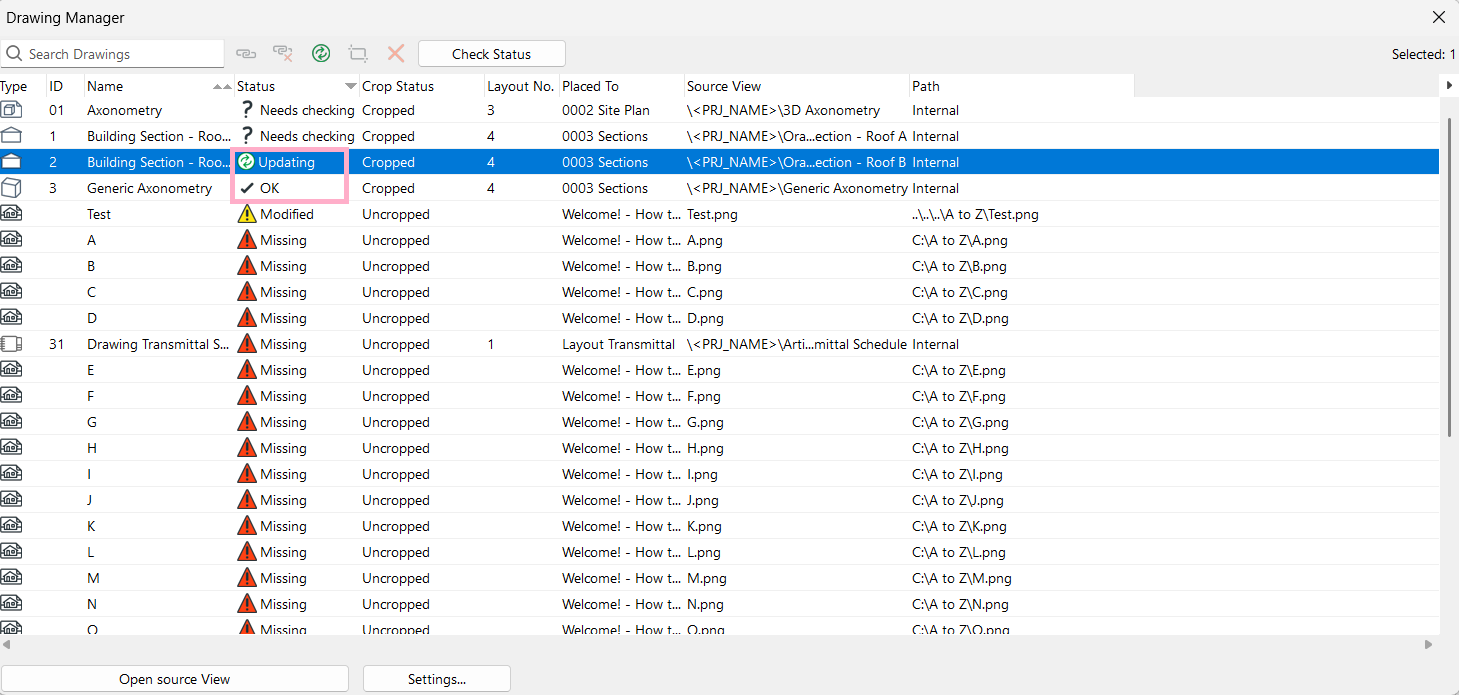

O Gestor de Desenhos foi acessado via Arquivo > Dados Externos > Gestor de Desenhos. O Gestor de Desenhos exibe advertências sobre desenhos desatualizados, modificados e em falta. Há incerteza sobre o que significa o estado exibido do desenho e como ele pode ser resolvido.
Etapas de solução de problemas
1. Desenhos em falta

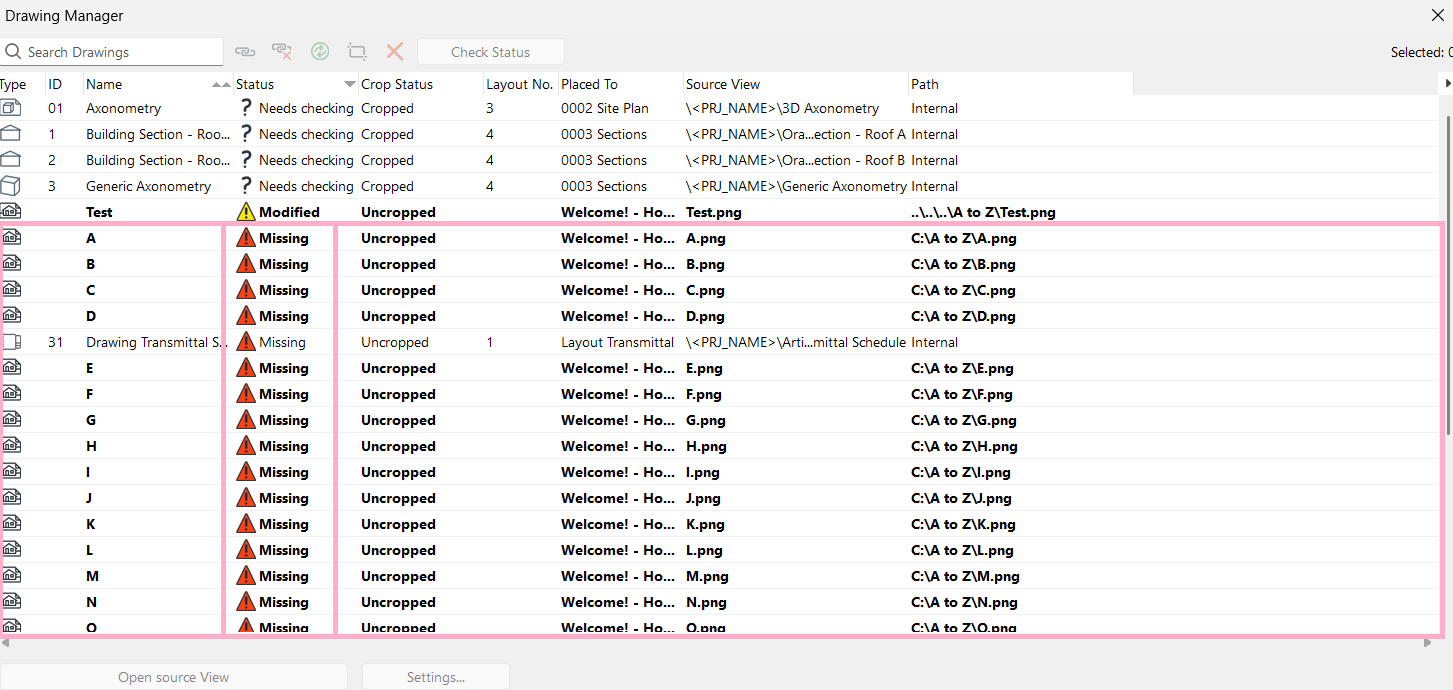

Os desenhos podem receber o estado Em falta se a origem tiver sido apagada ou movida, ou se houver vínculos a caminhos locais que outros participantes do projeto não possam acessar. Se as janelas de vista já colocadas no leiaute forem apagadas, ocorrem também desenhos em falta. Os desenhos em falta são indicados com um triângulo de advertência vermelho no Gestor de Desenhos.

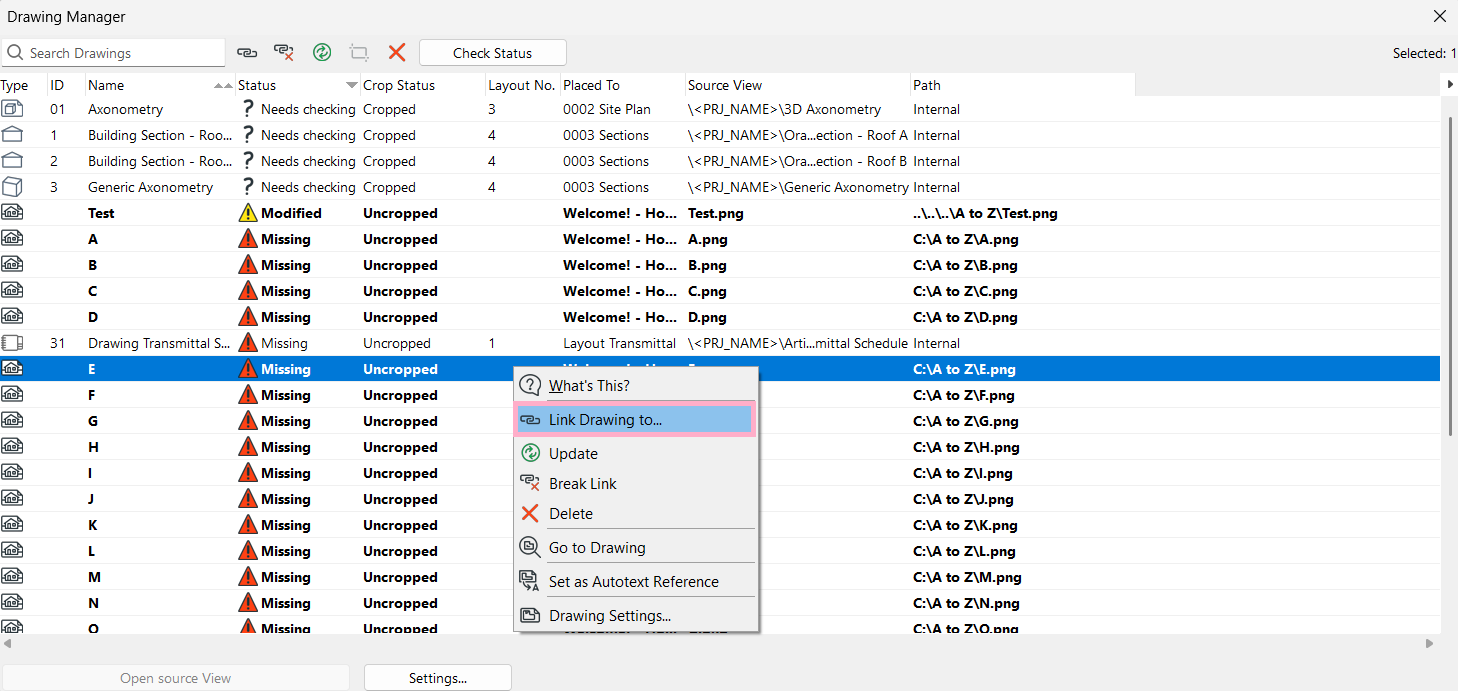

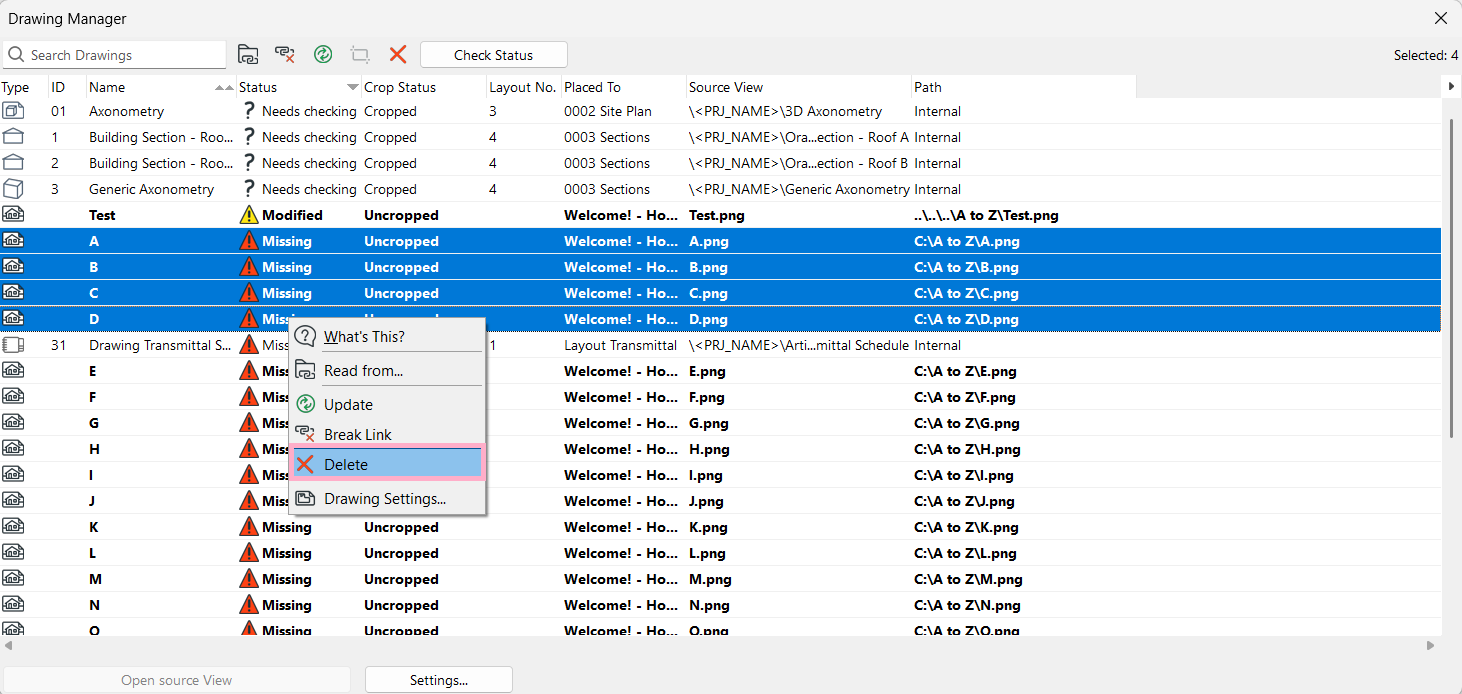

O Archicad procura por desenhos em falta, o que frequentemente aumenta significativamente o tempo de carregamento de certas janelas de vista e leiautes. O Gestor de Desenhos deve ser verificado regularmente para ver se há desenhos em falta no projeto. Os desenhos com o estado Em falta podem ser apagados ou o caminho pode ser reassociado.
Nota: Mais dicas são oferecidas pelo artigo da Comunidade Como Otimizar o Desempenho do Seu Projeto em Desempenho 2D / 3D > Desenhos em falta.
2. Desenhos Modificados

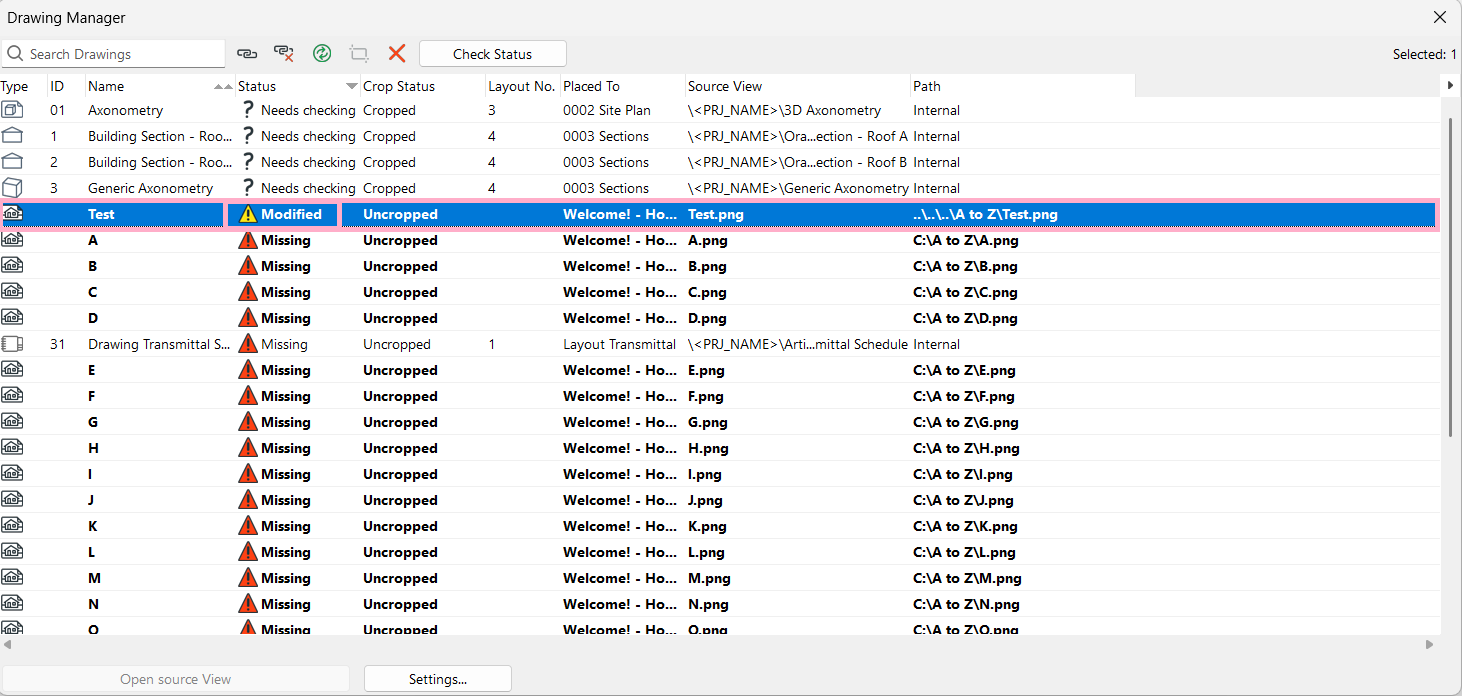

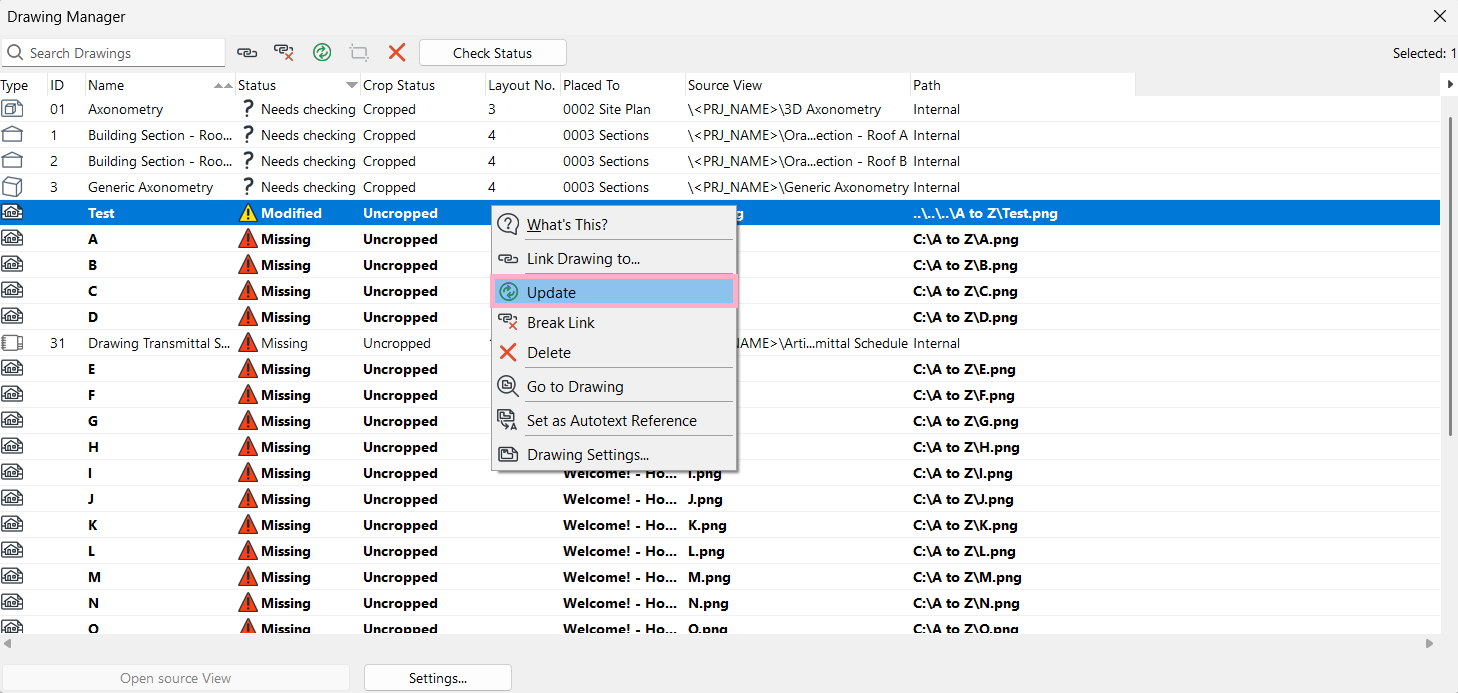

Os desenhos podem receber o estado Modificado se a origem tiver sido modificada. Os desenhos modificados devem ser atualizados.
3. Necessita Revisão

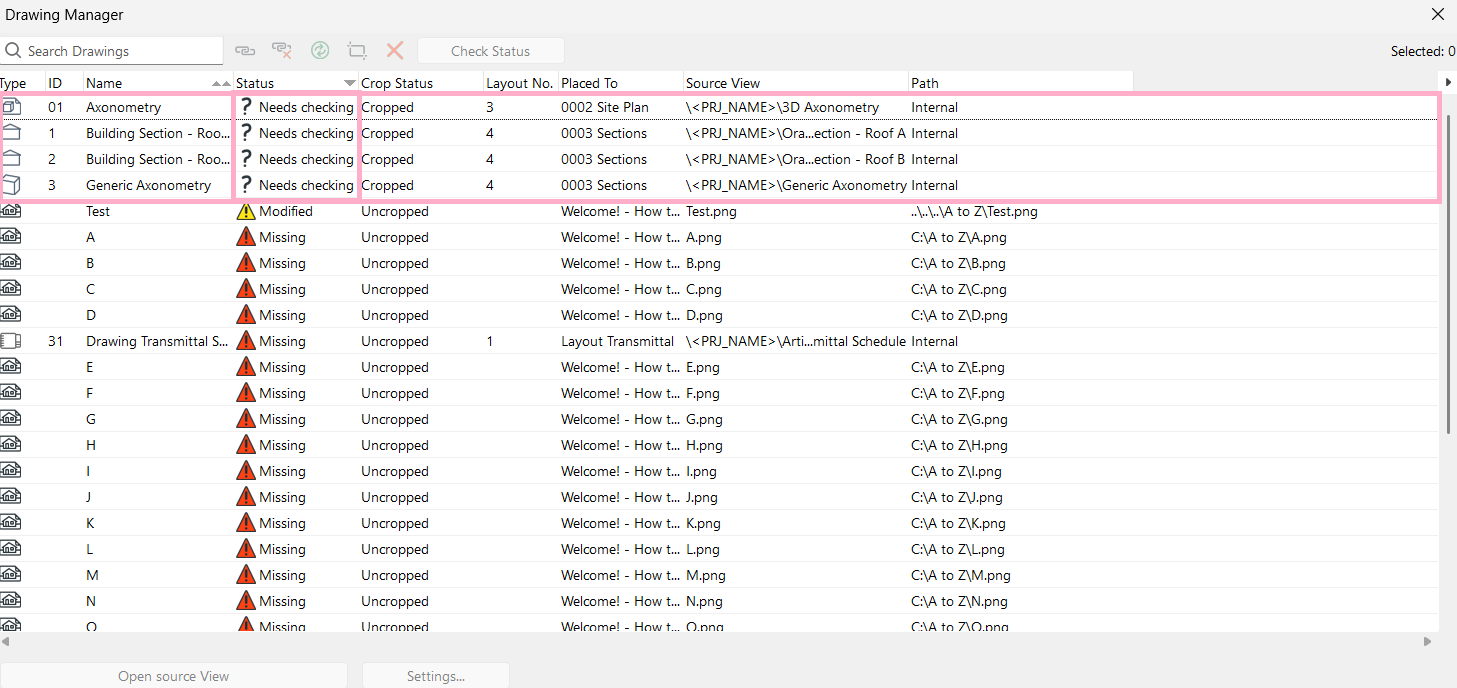

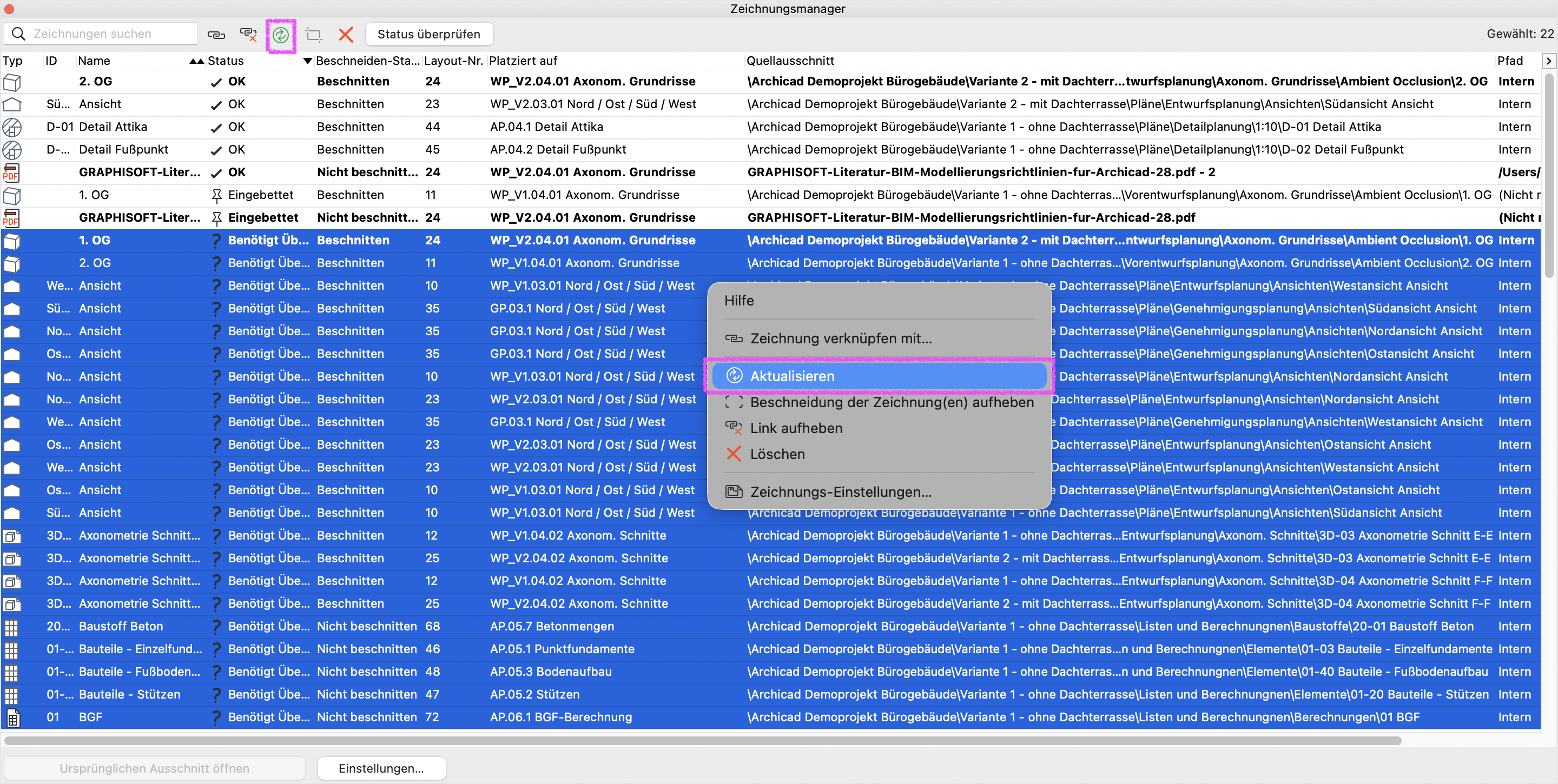

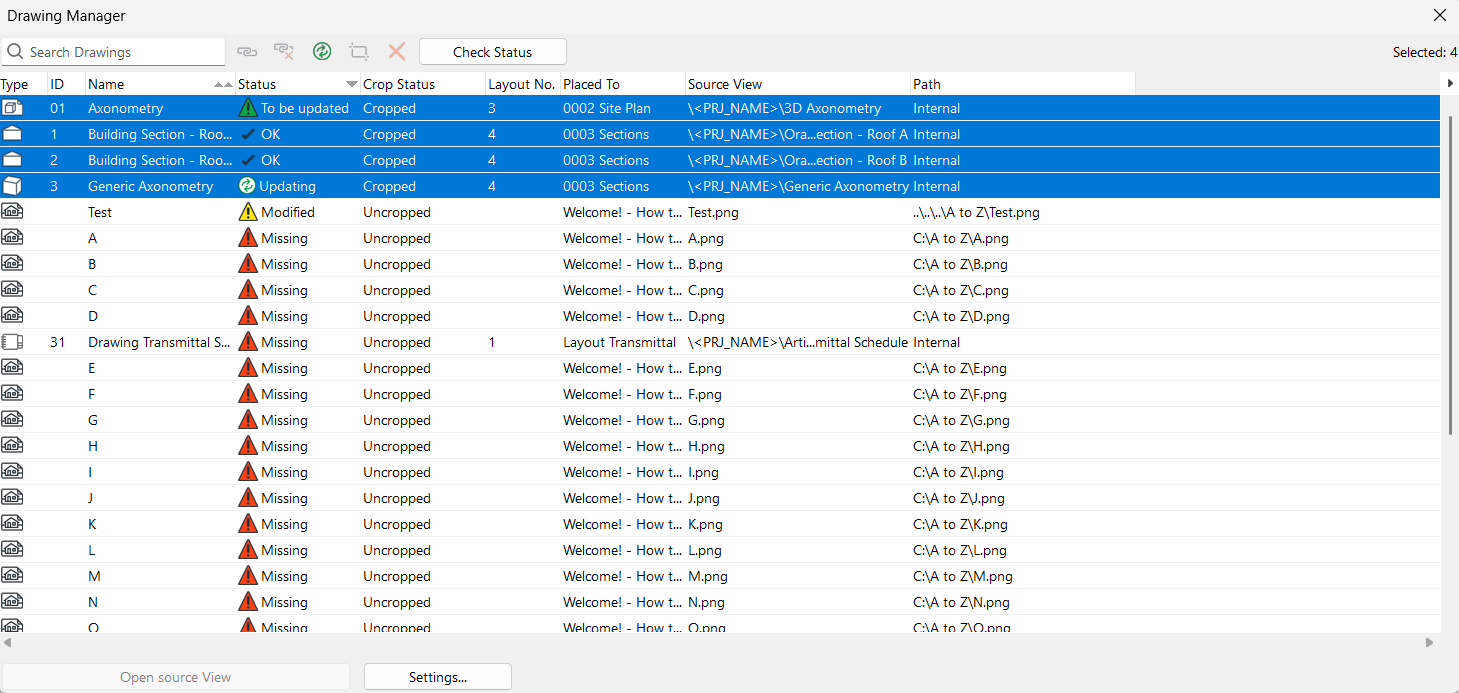

Os desenhos podem receber o estado Necessita Revisão se a verificação rápida automática não puder determinar definitivamente se o desenho precisa ser atualizado ou não. Os desenhos devem ser atualizados.
4. Outros Estados de Atualização de Desenho
O que significam outros estados de atualização de desenho é descrito na Ajuda do Archicad.
