Descrição do problema

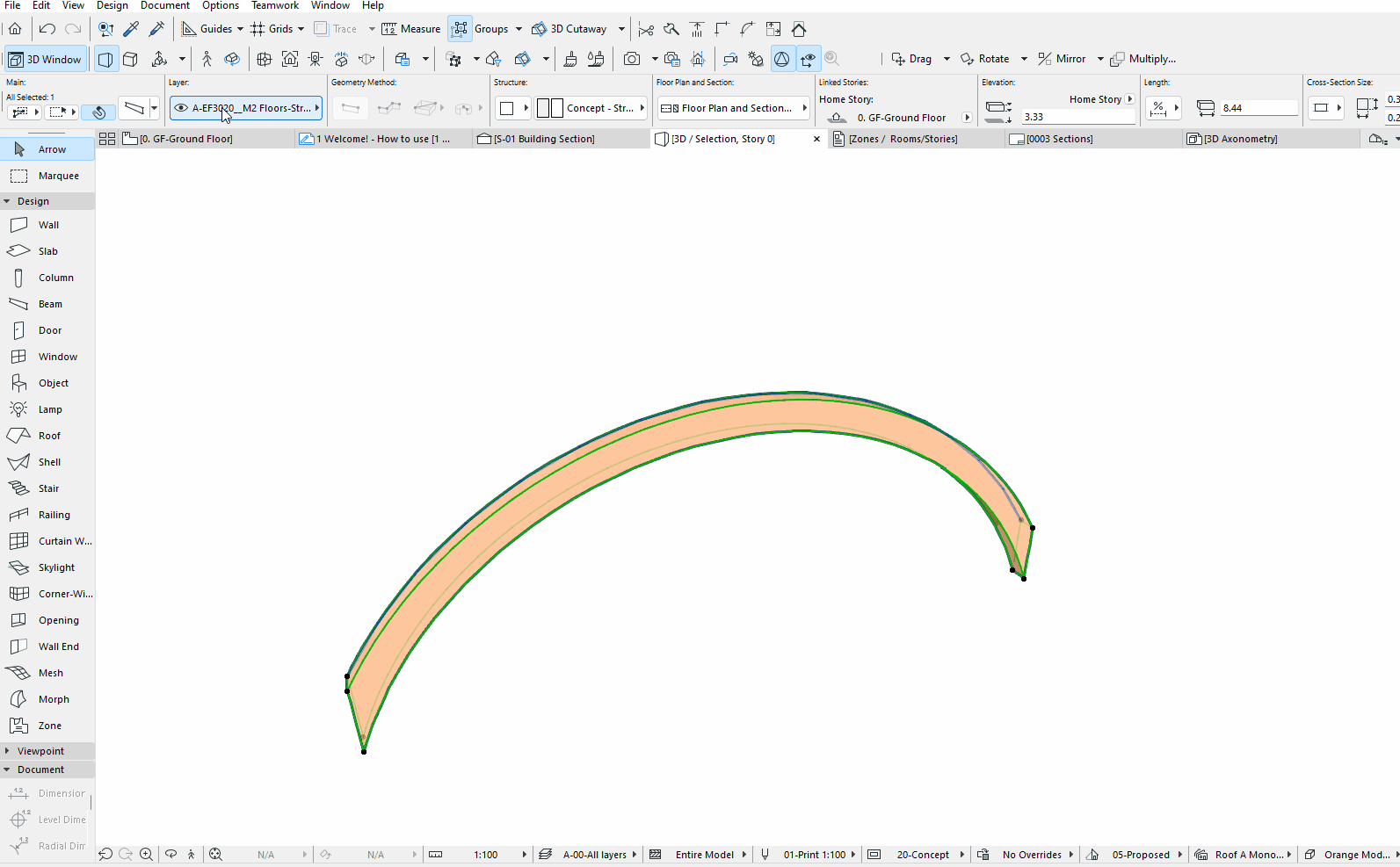

Ao criar uma viga curva, seus segmentos podem aparecer desiguais e com comprimentos inconsistentes. Na planta e nas vistas 3D, esses segmentos desiguais podem afetar tanto a representação visual quanto o rigor estrutural, e você não encontra nas definições da viga uma opção para controlar o número de segmentos ou o comprimento.
Solução

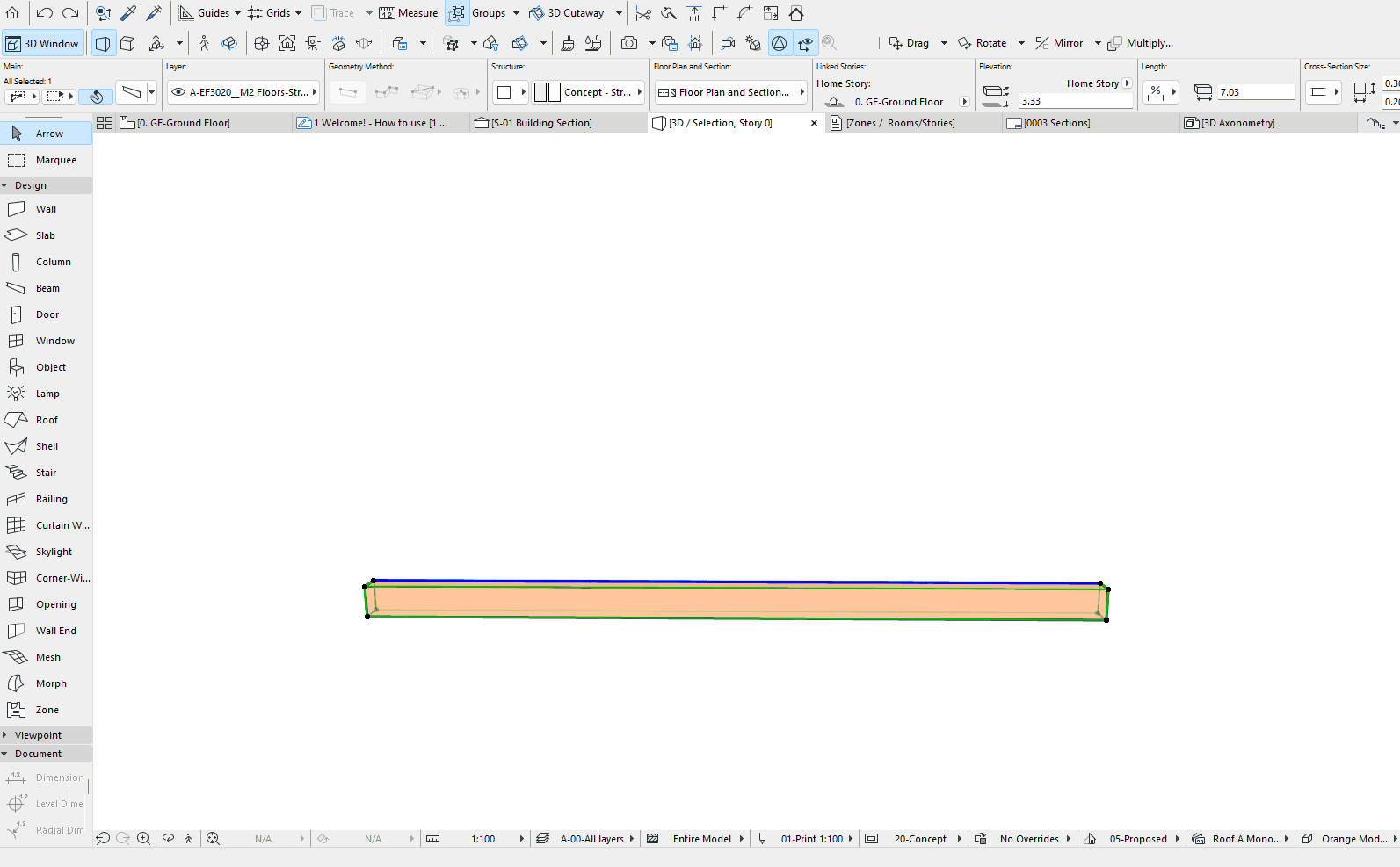

Isso ocorre quando você curva uma viga sem ativar a definição de múltiplos segmentos; como resultado, o Archicad atribui apenas um número limitado de segmentos, o que pode gerar comprimentos variados. Ao ajustar as definições de segmento, você pode reestruturar a viga com segmentos distribuídos uniformemente e comprimentos precisos.
- Selecione a viga curva na janela do modelo.
- Abra o diálogo Definições Viga pela Caixa de informações ou clicando com o botão direito na viga e escolhendo as definições no menu de contexto.
-

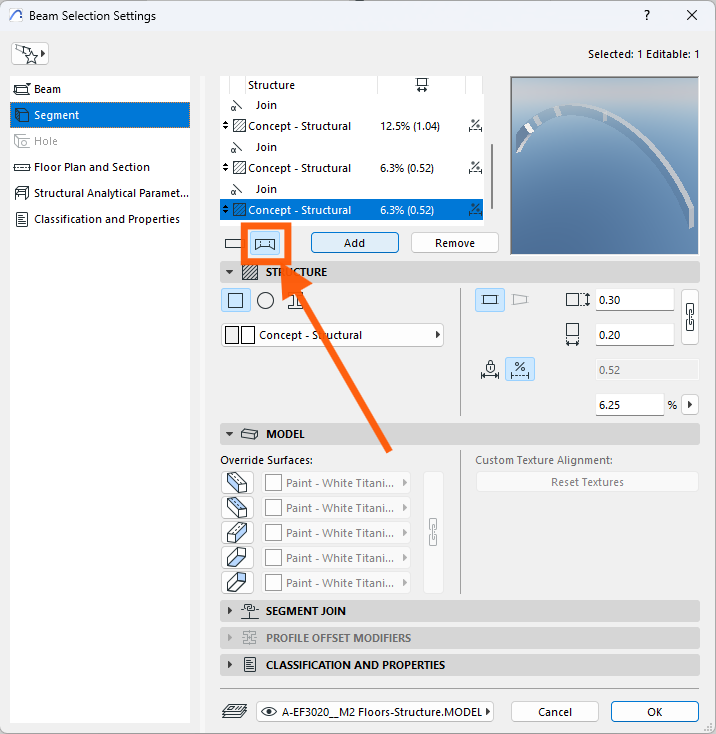

No painel Segmento, clique no ícone Multi-segment para ativar a personalização dos segmentos.
- Use um dos métodos a seguir para editar os segmentos da viga:
- Clique no botão Adicionar para inserir novos segmentos. Atribua o número total de segmentos necessário para obter uma curva suave.
- Ajuste o comprimento de cada segmento clicando no segmento na lista. Digite o valor numérico desejado para o comprimento do segmento.
- Como alternativa, na janela 3D, selecione a viga, clique no ponto quente da junção (o ponto preto no eixo de referência da viga) e, em seguida, use o comando Mover Junção de Segmento na Paleta de Contexto para dar nova forma aos segmentos graficamente.
- Revise todos os segmentos no painel Segmento e faça edições adicionais, seja individualmente ou em grupo, até que a viga fique uniforme.
- Confirme as alterações e saia do diálogo de definições para ver a geometria aprimorada da viga.
Consulte este guia detalhado para obter mais dicas de edição de segmentos: Beam Segments Tips and Tricks.
Dica: você pode criar Favoritos para os subelementos (segmentos) da viga e da coluna, o que permite reutilizar rapidamente configurações de segmento personalizadas em outros projetos ou elementos.
