Descrição do problema
|

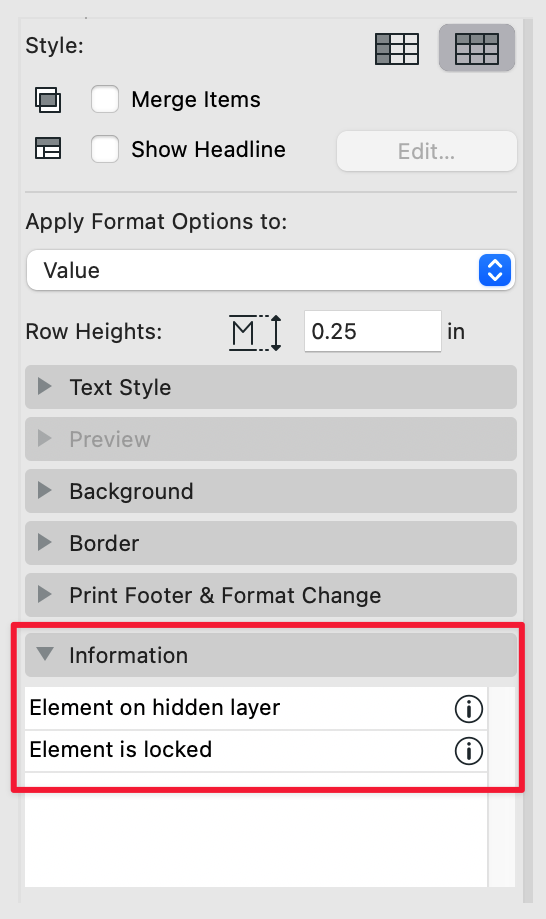

Ao tentar editar um elemento diretamente em um mapa, você pode ver uma mensagem na aba “Information”, como:
Isso ocorre quando o elemento está colocado em uma camada que está invisível ou protegida na combinação de camadas atual. O Archicad impede a edição de elementos em mapas quando suas camadas não estão visíveis e editáveis. |
Solução: mostrar e desproteger todas as camadas
- Abra o diálogo Definir Camadas:
- Pressione
Ctrl + L(Windows) ou⌘ + L(macOS).
- Pressione
- Localize a camada (ou as camadas) relevante:
- Certifique-se de que o ícone de olho esteja aberto (visível).
- Certifique-se de que o ícone de cadeado esteja desprotegido.
- Saiba mais sobre os símbolos do estado da camada.
Dica: Se você não tiver certeza de em qual camada o elemento está:
- Selecione o elemento no mapa e clique nos botões Selecionar na Planta/3D para localizá-lo. Isso também revelará a camada dele na caixa de Informações ou no diálogo de definições.
- Observe que portas e janelas não exibirão a camada. Elas usam a mesma camada da parede na qual estão colocadas.
Dicas
- Evite usar combinações de camadas personalizadas para mapas (ou qualquer tipo de desenho). Isso pode levar a definições de visibilidade imprevisíveis.
- Crie uma combinação de camadas dedicada para mapas que mantenha todas as camadas relevantes visíveis e desprotegidas.
-
Abra os mapas pelo Mapa de Vistas:
- Evite acessar os mapas pelo Mapa de Projeto, pois eles podem herdar definições de visibilidade de uma vista aberta anteriormente.
- Use o Mapa de Vistas, ou clique com o botão direito em um mapa colocado em um leiaute e escolha “Abrir Vista da Origem” para abrir o mapa com as definições de vista corretas, pressupondo que você já as tenha definido.
