Por que o objeto de coordenadas não mostra as coordenadas corretas depois de configurar o ponto de origem?

Descrição do problema

Você configurou o ponto de origem, mas o objeto Coordenada não exibe as coordenadas esperadas. Os valores mostrados não correspondem aos dados do agrimensor, ou o objeto continua referenciando a origem do projeto em vez do ponto de origem. As coordenadas exibidas também podem aparecer arredondadas ou nas unidades erradas.

Solução

O problema normalmente é causado por um ou mais dos seguintes fatores:

O objeto Coordenada está definido para a origem do projeto

Por padrão, o objeto Coordenada pode fazer referência à origem do projeto em vez do ponto de origem. Essa configuração deve ser alterada nos parâmetros do objeto.

1. Selecione o Objeto Coordenada na planta.
2. Abra o diálogo Definições de Objeto.
3. Localize o parâmetro Ponto de Referência ou Origem.
4. Altere a configuração de Origem do Projeto para Ponto de Origem.

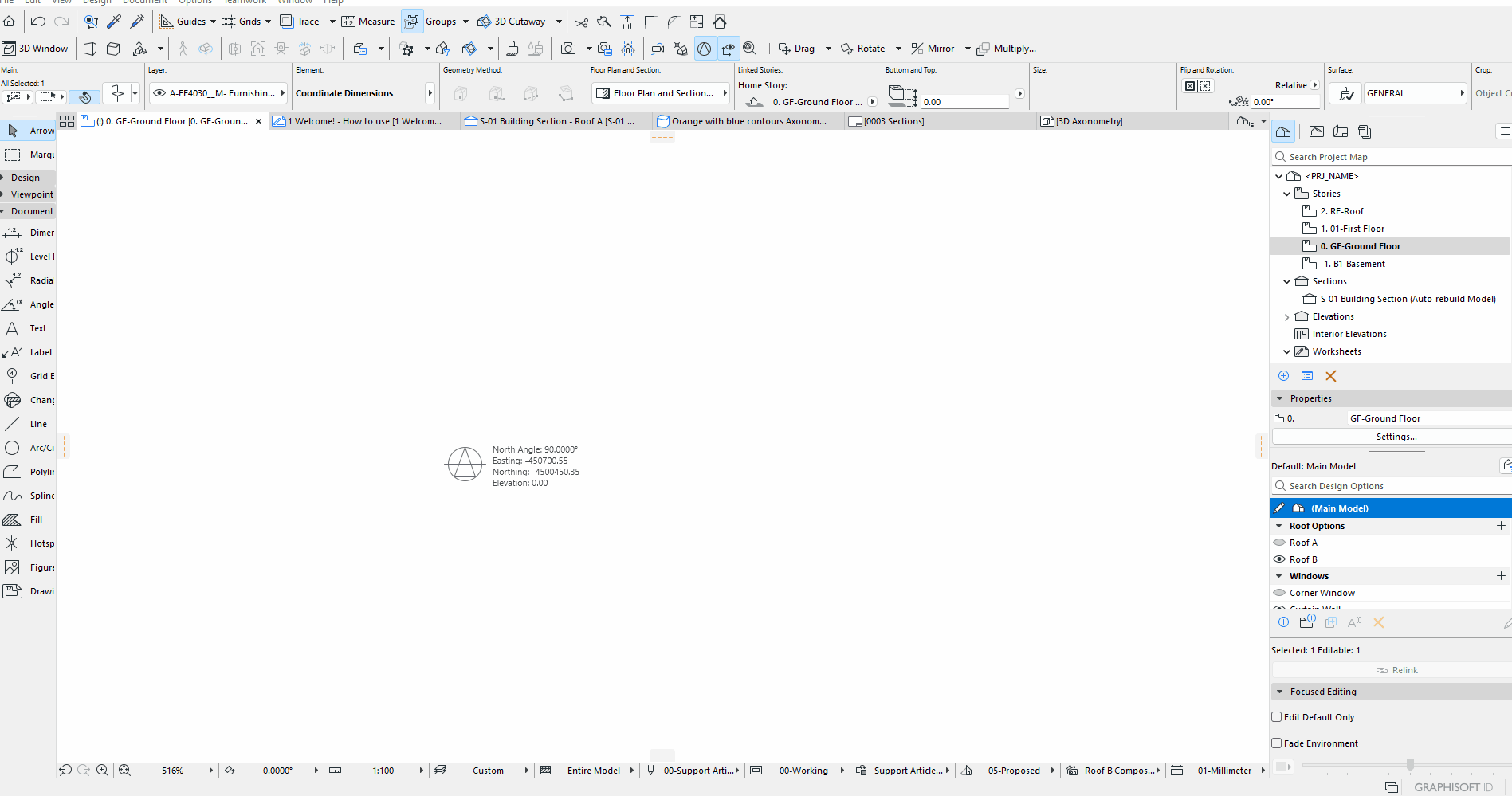

5. Confirme se o objeto agora exibe coordenadas relativas ao Ponto de Origem.



Valores do ponto de origem inseridos incorretamente

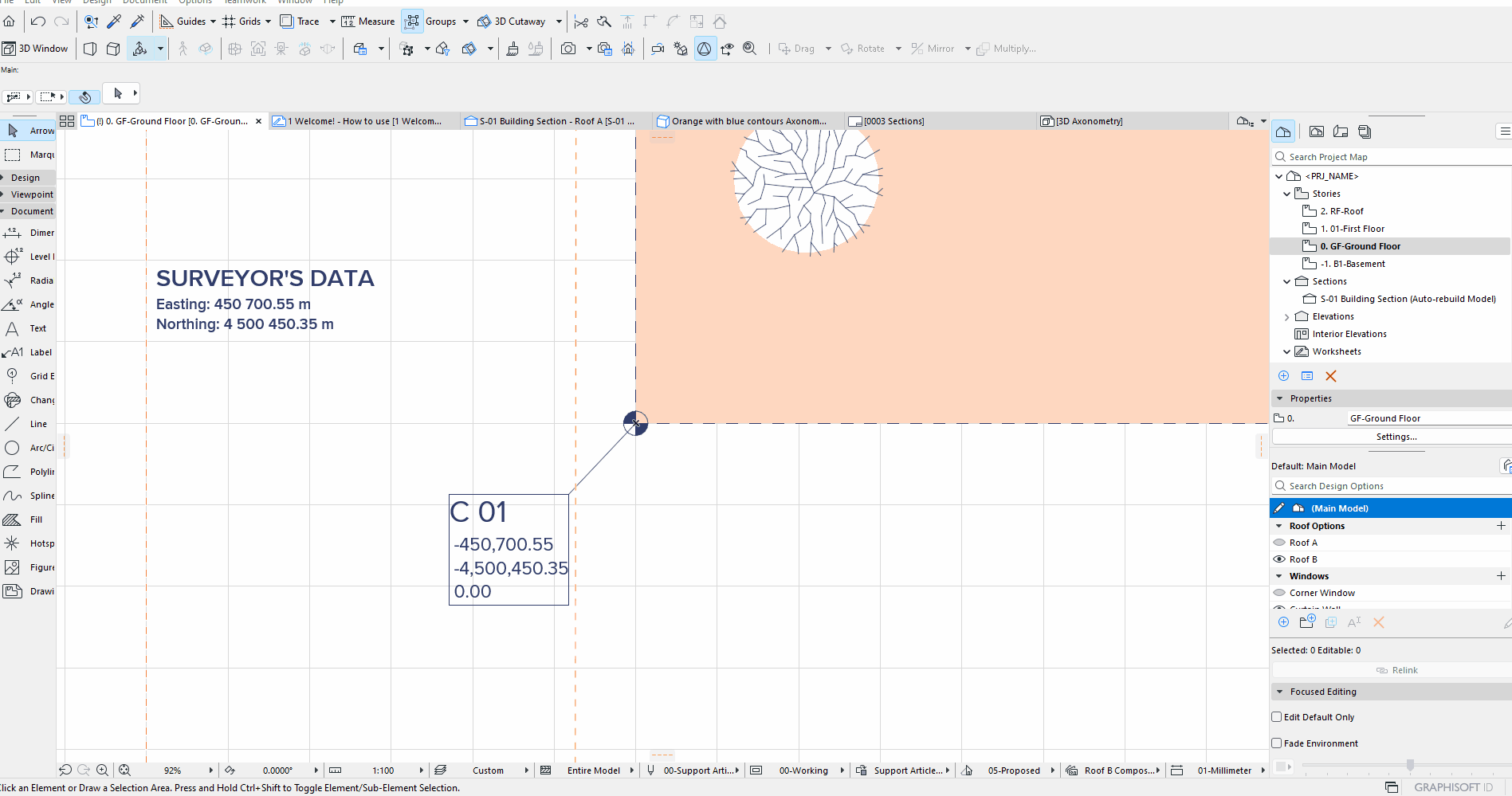

O ponto de origem deve ser definido com o sinal correto para os valores de leste e norte. As coordenadas do agrimensor devem ser inseridas como negativas em relação à origem do projeto. Se você inserir valores positivos em vez de negativos, o objeto Coordenada exibirá resultados incorretos.

1. Selecione o Ponto de Origem na planta.

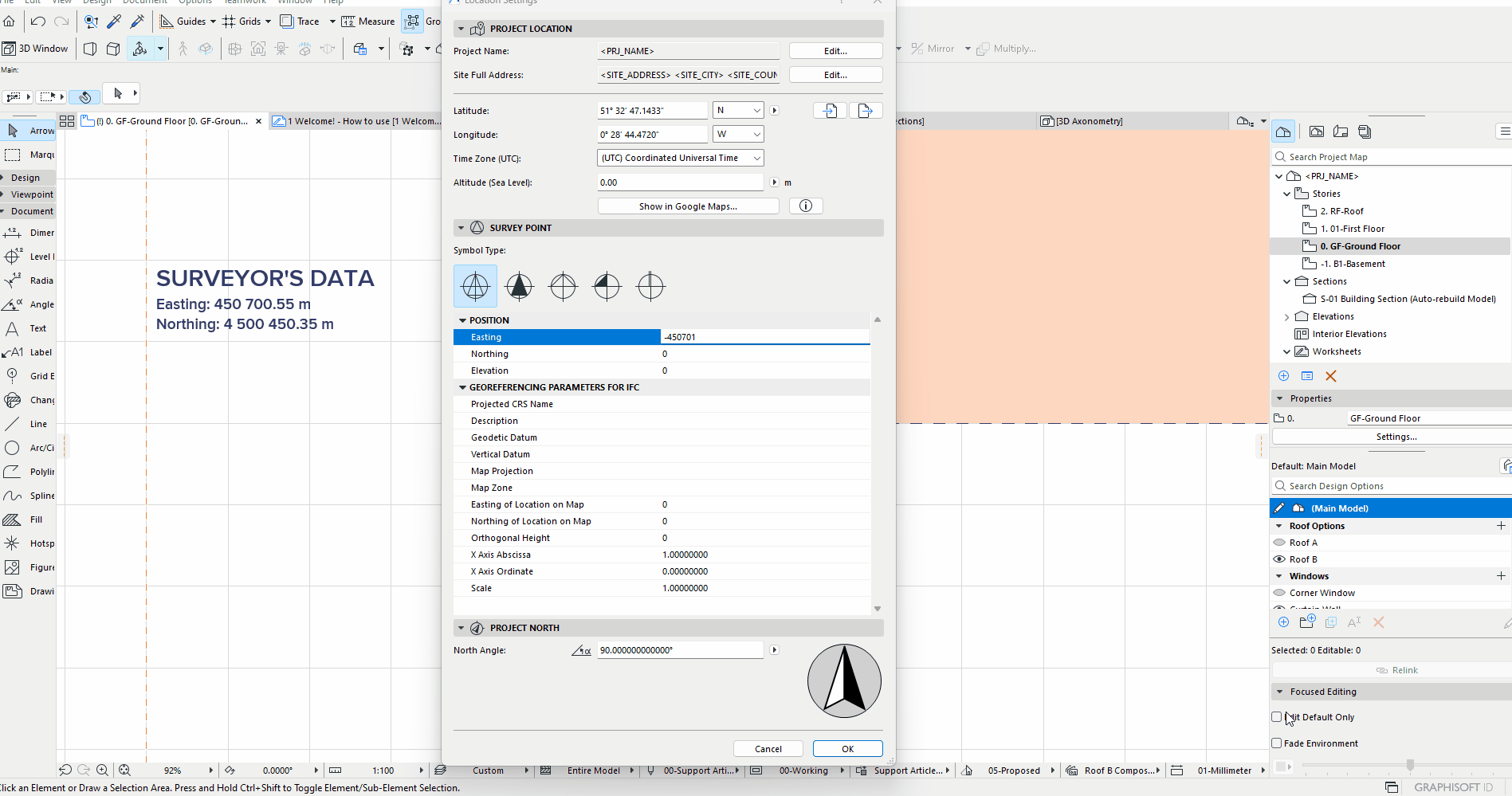

2. Insira os valores corretos de leste e norte no Orientador ou nas Definições de Localização.
3. Certifique-se de usar o símbolo de menos (–) para os valores negativos, conforme fornecido pelo agrimensor.

4. Confirme se o Ponto de Origem está posicionado conforme o pretendido.



Unidades de trabalho do projeto afetando o ponto de origem

O ponto de origem e o objeto Coordenada usam as unidades de trabalho do projeto para todos os valores exibidos. Se as unidades do seu arquivo não corresponderem às unidades do agrimensor, ou se um número insuficiente de casas decimais estiver definido, as coordenadas podem ficar arredondadas ou imprecisas.

1. Acesse Opções > Preferências do Projeto > Unidades de Trabalho.
2. Defina a Unidade de Medida para corresponder aos dados do agrimensor (por exemplo, metros ou milímetros).
3. Aumente o número de casas decimais para corresponder à precisão das coordenadas do agrimensor.

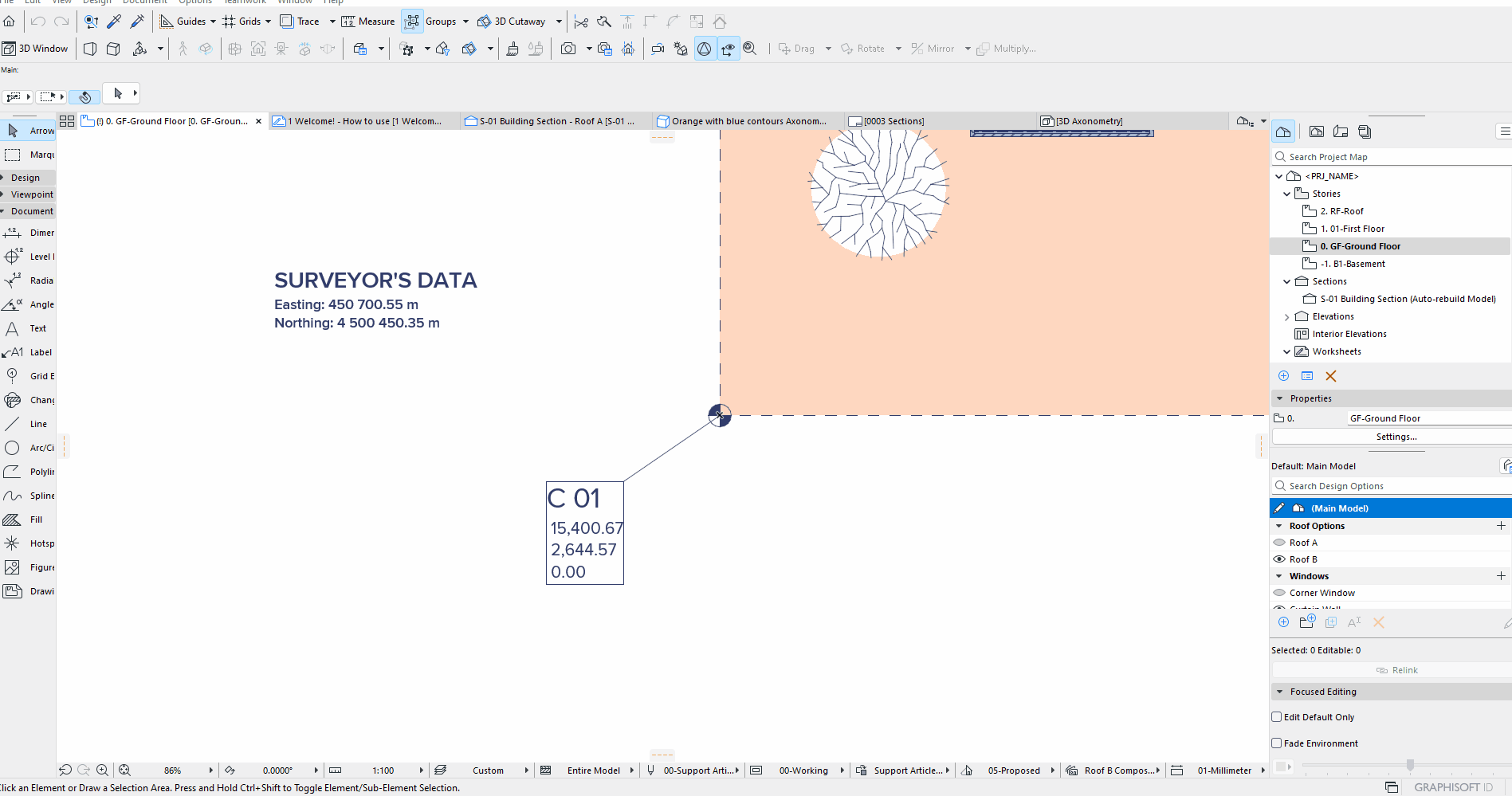

4. Aplique as alterações e verifique se o Ponto de Origem e o Objeto Coordenada agora exibem os valores corretos.



Coordenada definida para a origem do projeto, mas sem exibir a coordenada 0,0.

Você abre seu arquivo e o objeto Coordenada exibe coordenadas incorretas, apesar de estar definido para a origem do projeto e posicionado no ponto 0,0.

 Esse comportamento é causado por elementos/dados posicionados muito distantes do modelo principal/da origem do Archicad (0,0,0):

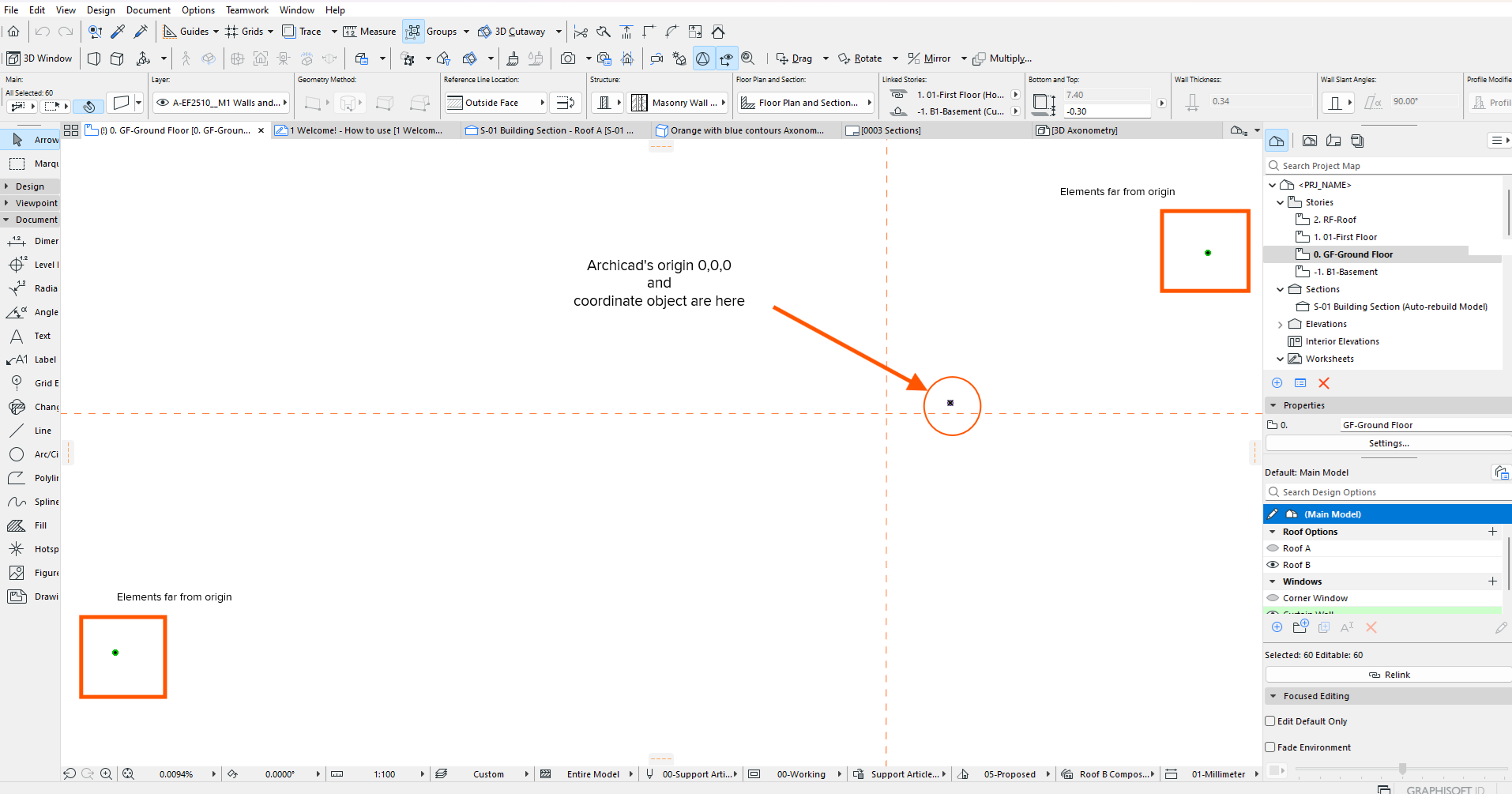

Os retângulos laranja na imagem acima marcam os elementos posicionados a quilômetros de distância do modelo principal/da origem do Archicad; o objeto Coordenada, então, nos alerta sobre a existência desses elementos.
Para resolver o problema:

1. Clique com o botão direito > Centralizar na tela.
2. Apague todos os dados indesejados e deixe apenas os dados principais próximos da origem.
3. Salve o arquivo e, em seguida, feche-o.

4.  Abra o arquivo e o objeto Coordenada exibirá 0,0,0 novamente.
