Descrição do problema

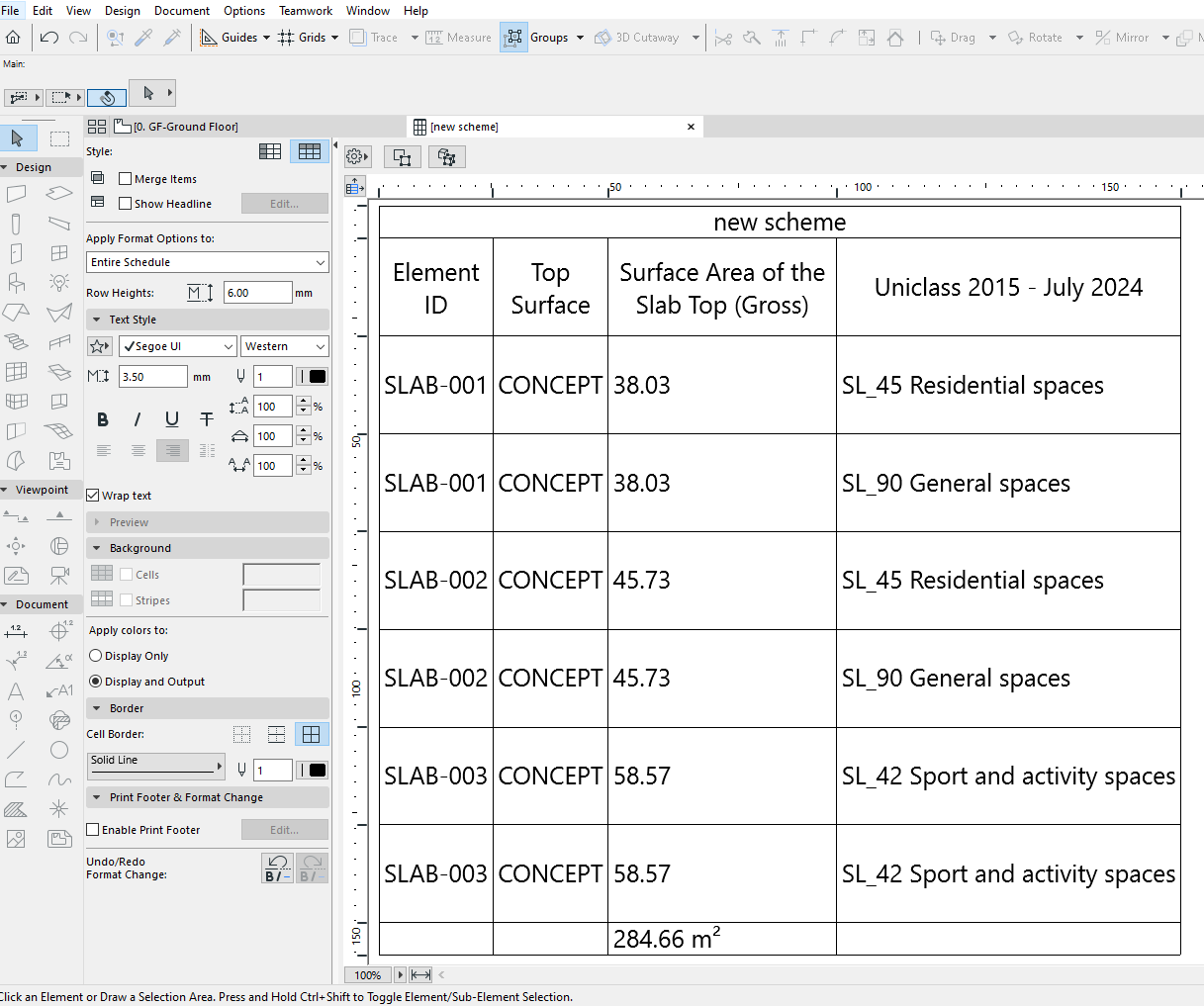

Estou tentando criar um Mapa que exiba a Área de Superfície do Topo de elementos de laje classificados sob Uniclass SL_90 (espaços gerais), junto com lajes classificadas sob Uniclass SL_45 (espaços residenciais).
O objetivo é mostrar apenas essas duas categorias em um único Mapa, mas estou encontrando dificuldades para filtrar ou organizar os dados corretamente para exibir os resultados desejados.
Solução
Para criar um Mapa no Archicad que mostre a Área de Superfície do Topo de elementos de Laje classificados sob Uniclass SL_90 (espaços gerais) e SL_45 (espaços residenciais), siga estas etapas:

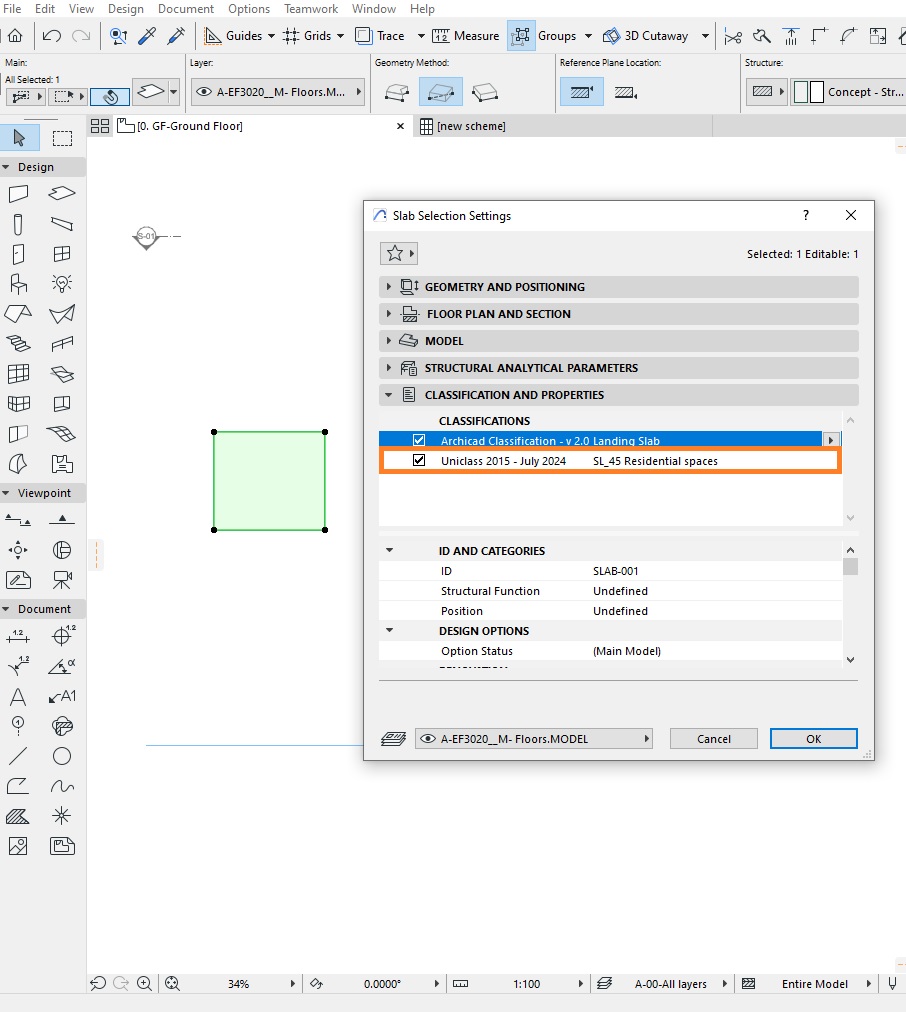

1. Classifique as lajes: Certifique-se de que todos os elementos de laje estejam corretamente classificados com os códigos Uniclass corretos (SL_90 para espaços gerais e SL_45 para espaços residenciais).
- Selecione um elemento de laje.
- Ir para Propriedades e Classificação na Caixa de informações ou no Diálogo Definições do Elemento.
- Na seção Classificação , atribua a classificação Uniclass apropriada.

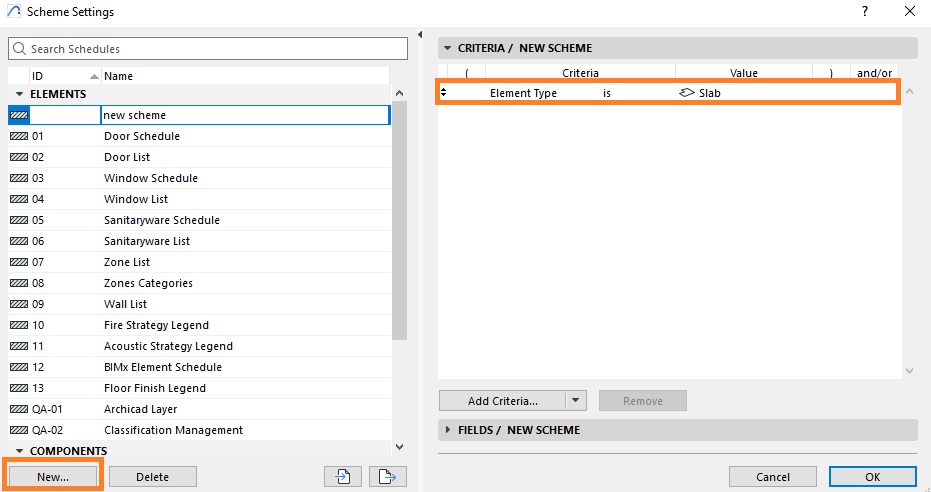

2. Criar um Mapa
- Ir para Documentação > Mapas e Listagens > Mapas > Mapas de Elementos.
- Crie um novo Mapa clicando no botão Novo.
- Escolha Laje como o tipo de elemento para o Mapa.

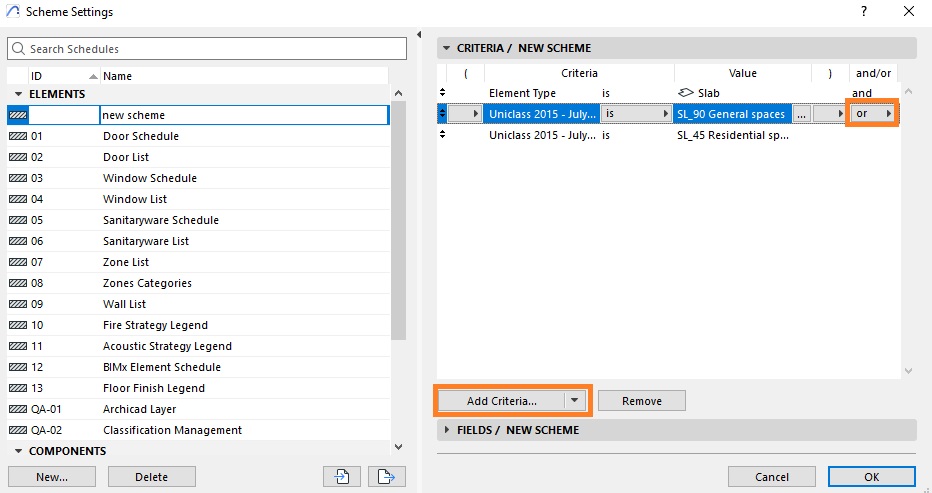

3. Definir o Critério
- Classificação - Uniclass contém SL_90 ou SL_45.

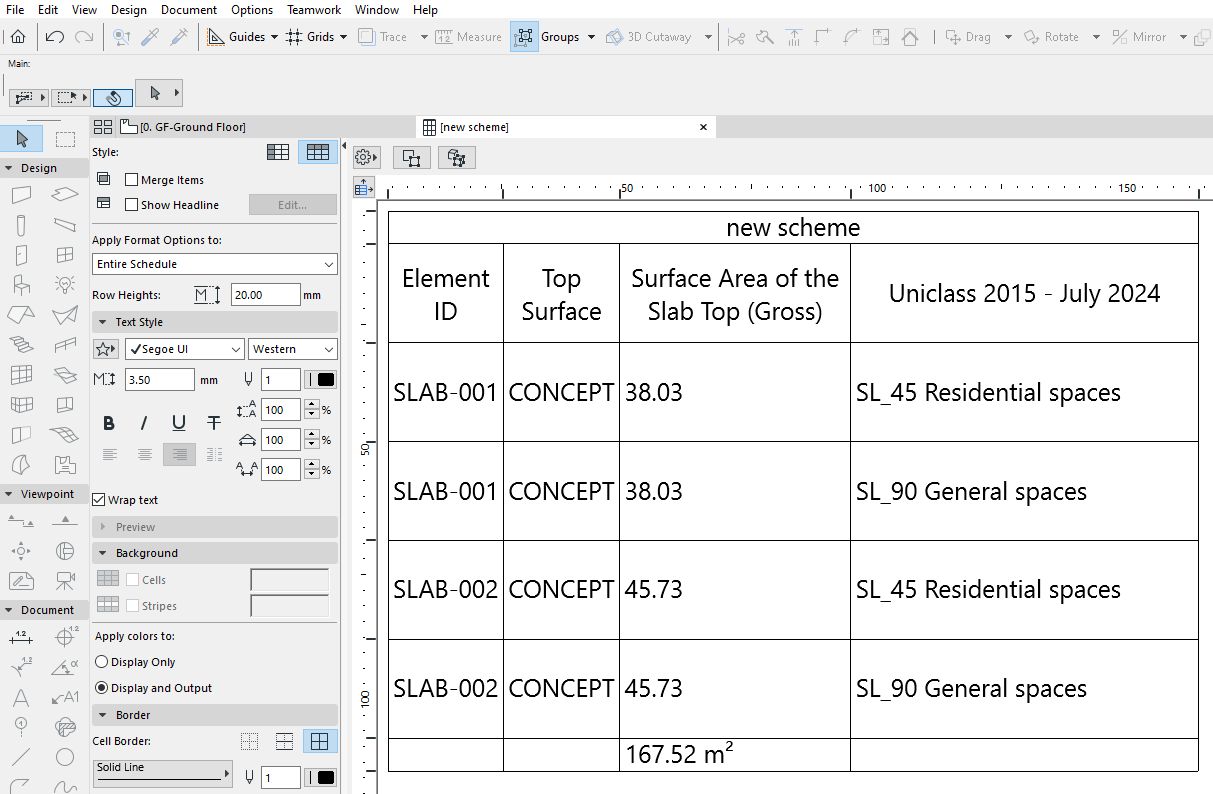

Isso garantirá que apenas lajes com essas classificações estejam incluídas no Mapa.

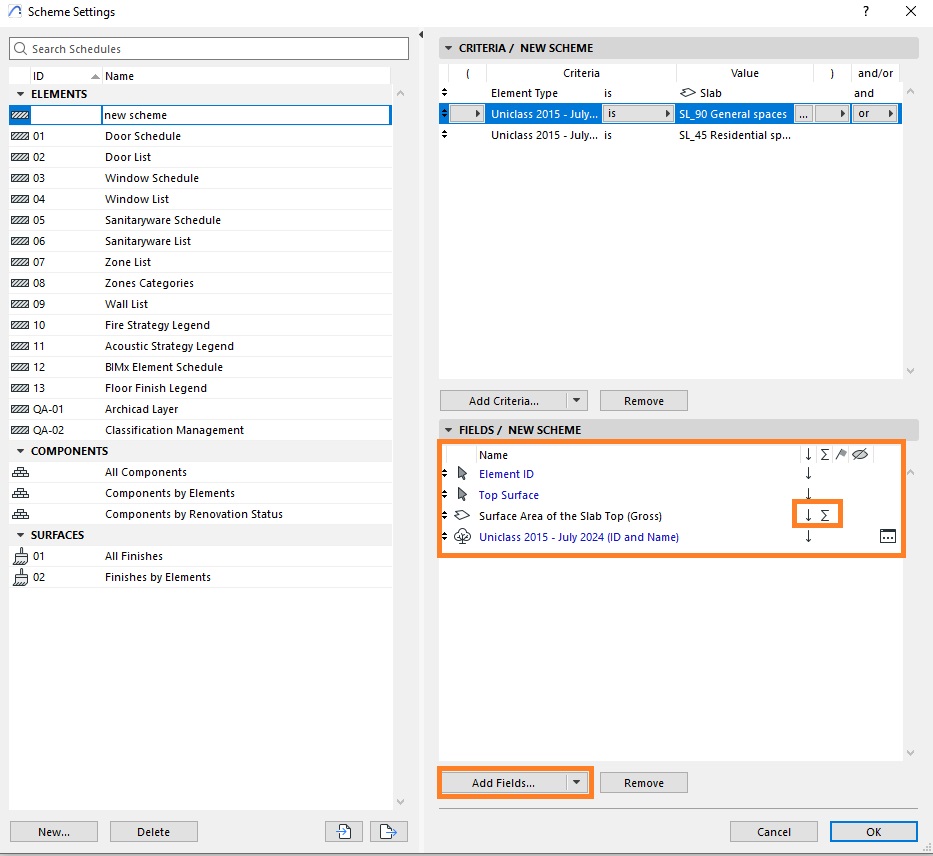

4. Adicionar campos relevantes
No diálogo de campos do Mapa:
- Clique em Adicionar Campos
- Adicione uma opção Soma por para a Área da Superfície para que as áreas sejam somadas

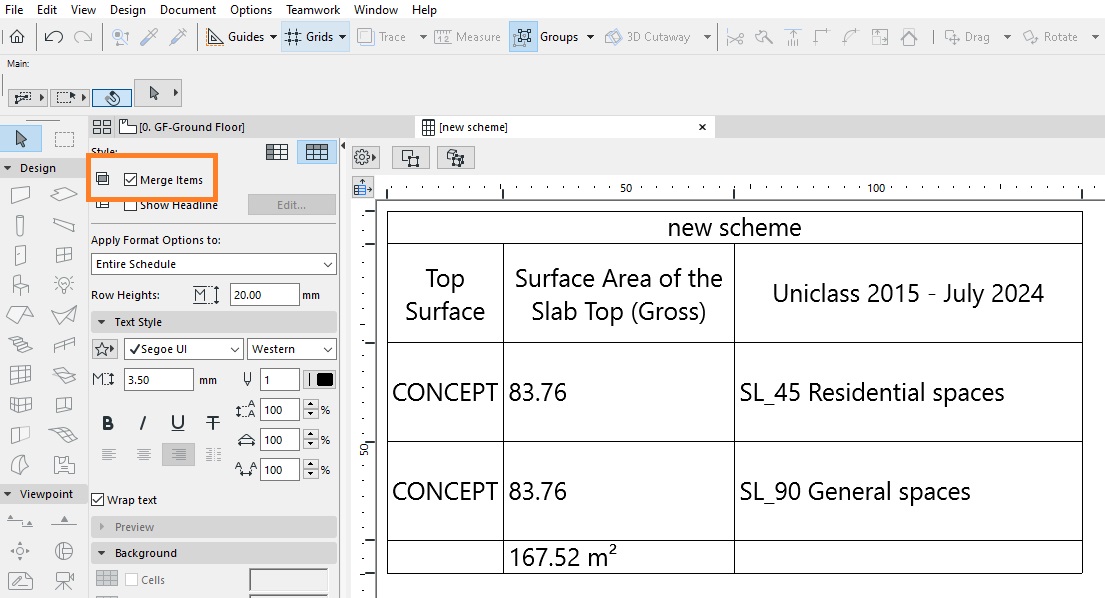

Se desejar compactar ainda mais o Mapa, você pode agrupar campos idênticos.
Dica: como adicionar um conjunto de classificação ao Archicad
