Descrição do problema
Quero aprimorar meu mapa de portas adicionando cotas automáticas à pré-visualização 3D. Atualmente, adiciono cotas manualmente a cada abertura de porta, o que consome tempo e está sujeito a erros. Preciso de um método automático para gerar cotas com base em parâmetros pré-definidos, agilizando o processo e garantindo consistência. Como posso fazer isso no meu fluxo de trabalho?
Solução

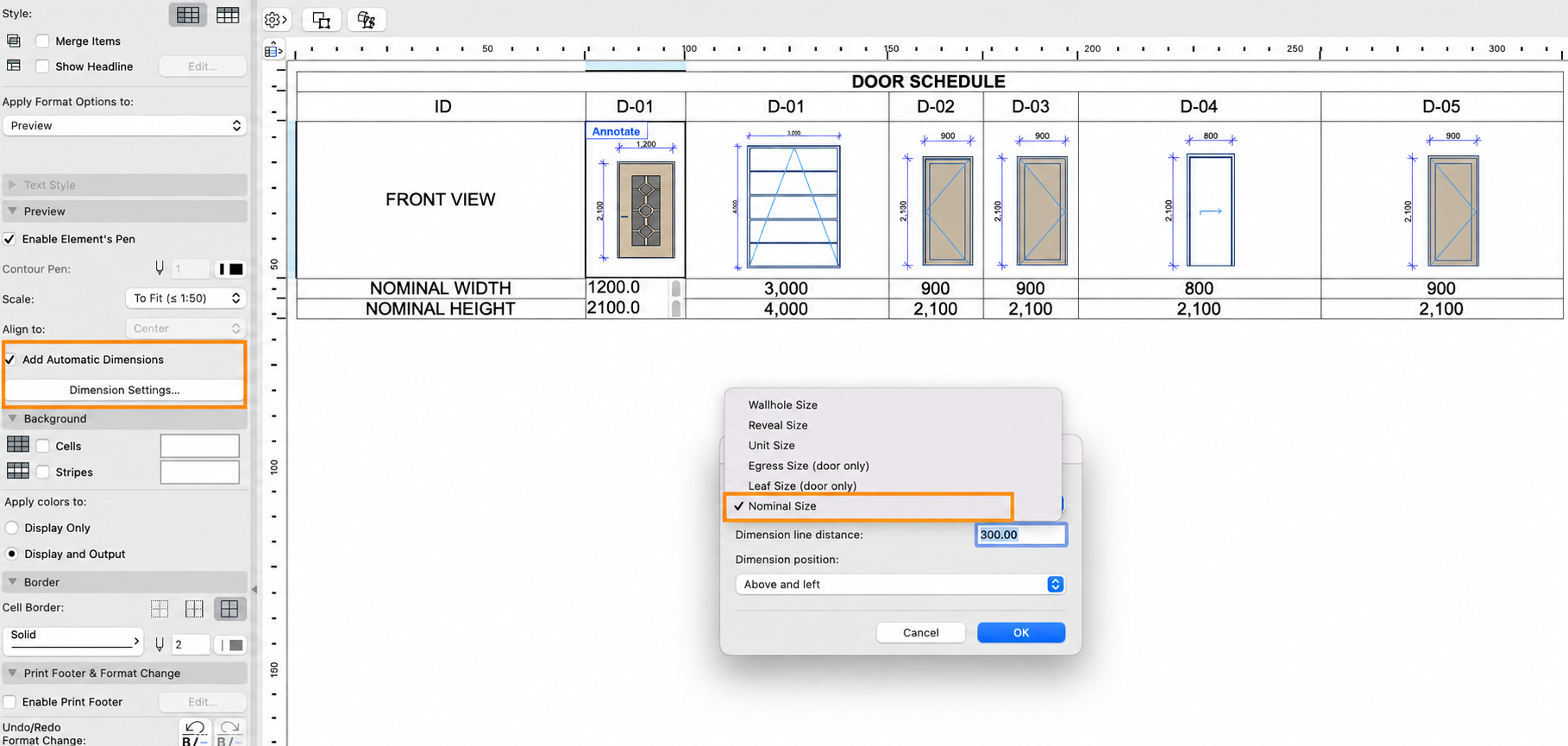

Para adicionar cota automática na vista 3D da porta no mapa:
- Ir para mapa de portas
- Selecione uma vista de frente 3D
- Marque Adicionar cotas automáticas
Dependendo dos seus requisitos específicos, você pode usar vários parâmetros para definir as cotas:
- Tamanho Vão Parede - O buraco de parede é a parte cortada da parede para acomodar toda a estrutura da abertura.
- Tamanho do Requadro - As dimensões do requadro medem a largura/altura da abertura da janela entre os requadros.
- Tamanho Unidade - As dimensões da unidade são a largura e altura de toda a estrutura da abertura.
- Tamanho de saída (apenas porta) - Largura da unidade da abertura, subtraindo a largura da moldura.
- Tamanho da Folha (apenas porta) - Dimensão do painel da porta
- Tamanho Nominal - Os parâmetros de altura e largura que estão "Definir como Nominal" na caixa de diálogo de definições (Definições à Medida, página Tamanhos Nominais e Tolerância)
A distância da linha de cota em relação à pré-visualização 3D também pode ser definida usando a aba Distância da Linha de Cota. Você também pode modificar a posição da cota usando a aba Posição da Cota.
As cotas automáticas estão disponíveis apenas para esses parâmetros acima. Qualquer cota intermediária deve ser adicionada manualmente.
Adicionar cotas automáticas permite medições precisas e consistentes, reduzindo o risco de erros manuais e economizando tempo valioso. No entanto, você ainda pode ajustar a cota manualmente usando o botão Anotar ao selecionar a pré-visualização 3D.
