Descrição

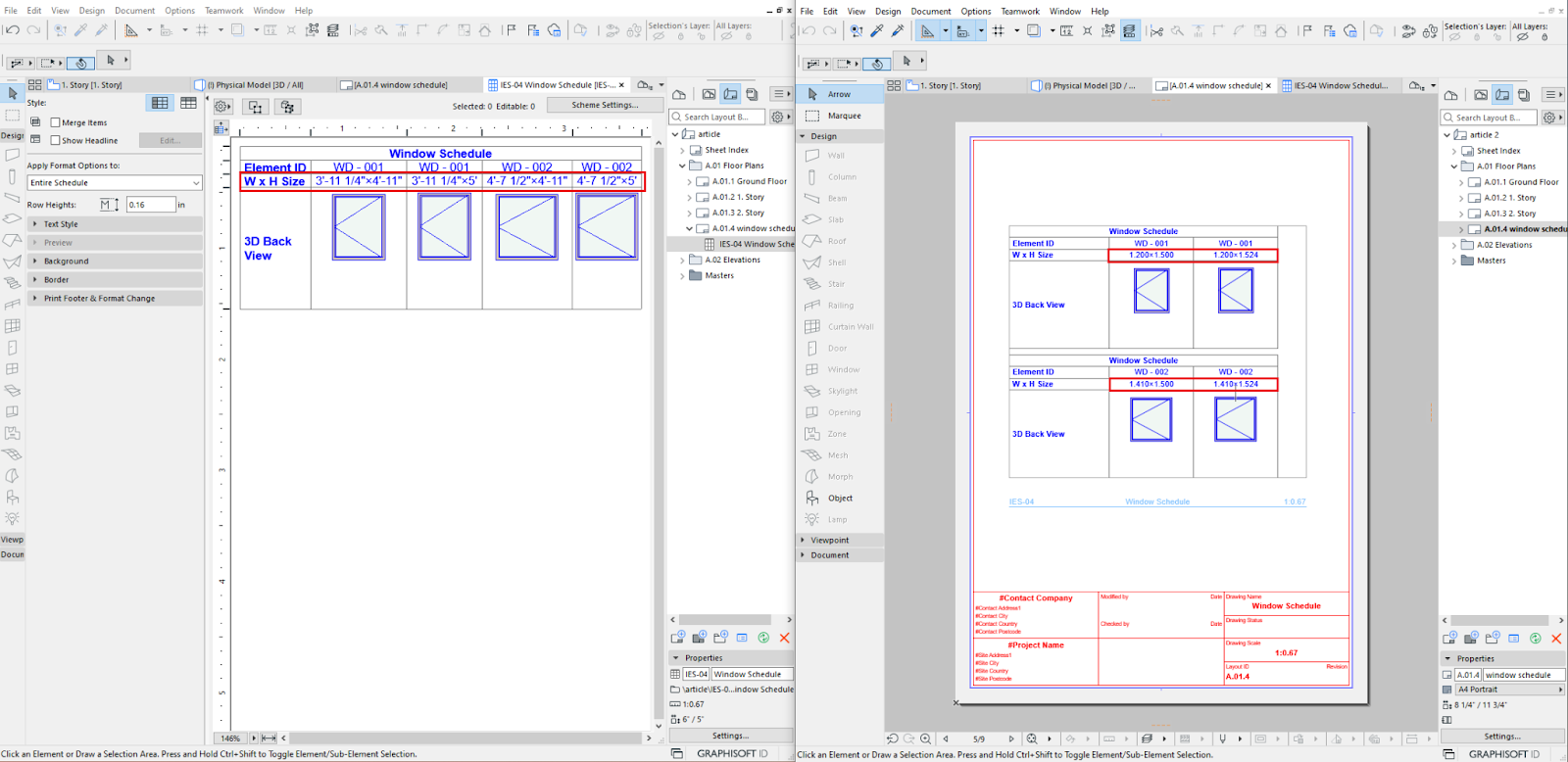

Existem situações onde os valores da unidade de desenho não refletem a unidade exibida na Vista de Quadro por razões inesperadas. Por exemplo, os valores na Vista de Quadro exibem a unidade correta como pés e polegadas decimais, mas o Desenho está configurado para metros e milímetros.
Solução
Isso pode acontecer, por exemplo, ao trabalhar em diversos projetos que possuem diferentes preferências de Unidades de Trabalho. Veja como configurar as preferências do seu projeto para que os valores nas Vistas de Quadro e nos Desenhos posicionados utilizem as mesmas unidades:
- Vá em Opções > Preferências do Projeto.

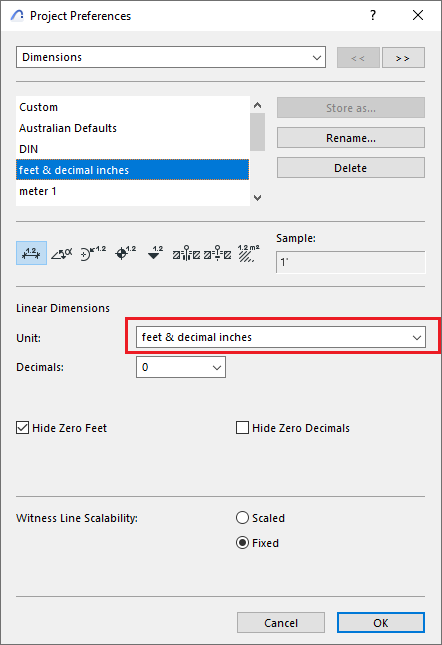

Na janela de Preferências do Projeto, defina a Unidade como pés e polegadas decimais e clique em OK.
Volte para seu Layout, clique com o botão direito no Desenho e selecione Modificar Configurações da Vista de Origem.

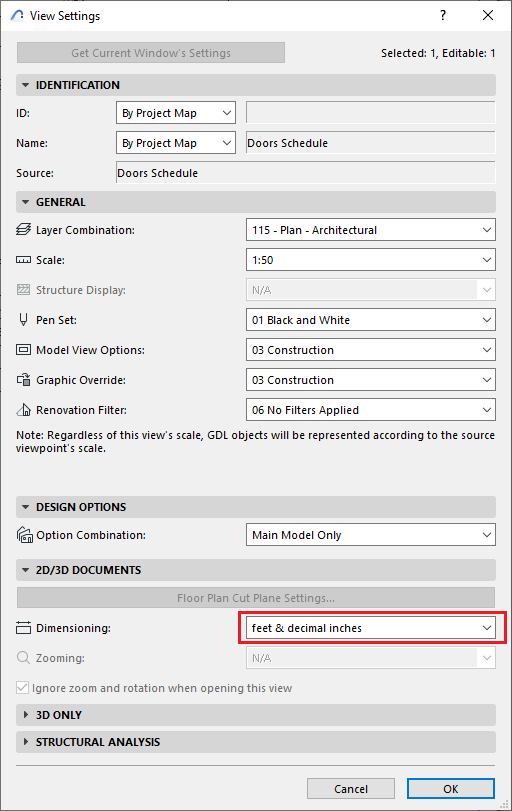

Defina as Cotas para pés e polegadas decimais.
Clique em OK.
Nota: Este método pode afetar outras Vistas que estejam alinhadas corretamente a um template, por favor, fique atento.
No Layout, clique com o botão direito no Desenho e selecione Atualizar para refletir as alterações conforme preferido.
