Descrição
Nos objetos nativos da Biblioteca do Archicad, como Portas e Janelas, são atribuídas dimensões nominais pré-definidas. No entanto, em alguns casos, existem dimensões específicas que não estão incorporadas nos objetos. Por exemplo, um projeto permite mostrar a dimensão do vão bruto da janela, além da altura do peitoril a partir da linha do piso acabado. Existe uma forma de exibir essas informações nos Campos do Quadro seguindo as instruções apresentadas neste artigo.
Solução
Para isso, será necessário utilizar o Gestor de Propriedades.
Como criar uma nova propriedade?
- Vá em Opções > Gestor de Propriedades.
- No pop-up do Gestor de Propriedades:

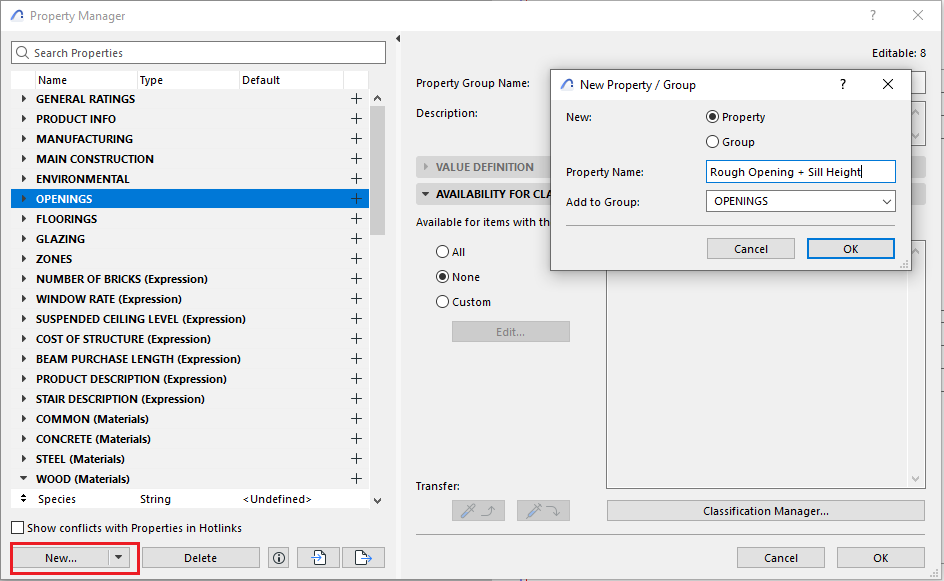

- Clique em Novo: Propriedade
- Defina o Nome da Propriedade de acordo com sua necessidade
- Adicionar ao Grupo: Vãos (por exemplo).
- Clique em OK.
- Selecione a Propriedade recém-criada e expanda a seção Definição de Valor.

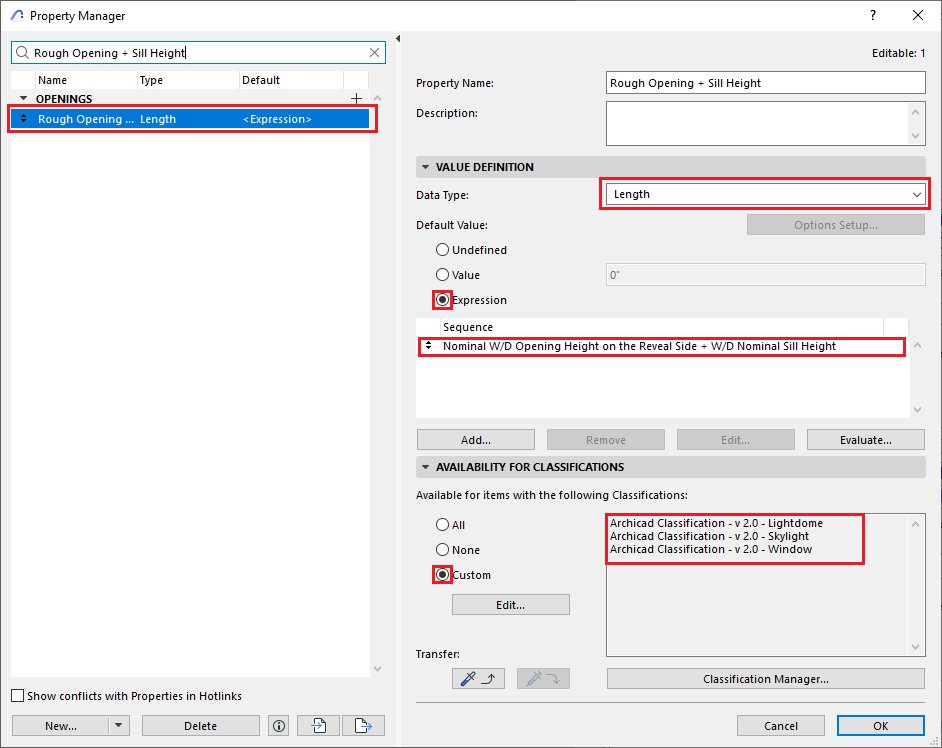

- Defina Comprimento para o Tipo de Dados
- Selecione Expressão para Valor Padrão.
- Ao clicar em Expressão, o Editor de Expressão será aberto.
- Em Disponibilidade para Classificações, selecione Personalizado e adicione as classificações conforme mostrado abaixo.
Como adicionar Sequência na janela do Editor de Expressão?
- Na janela, clique em Parâmetros & Propriedades...
- Insira a Sequência das dimensões que deseja medir (no exemplo atual como mostrado na imagem abaixo). Veja mais informações sobre propriedades de expressões aqui.
Como exibir a nova expressão em um quadro?
- Retorne ao seu quadro.
- Abra as Configurações do Esquema.

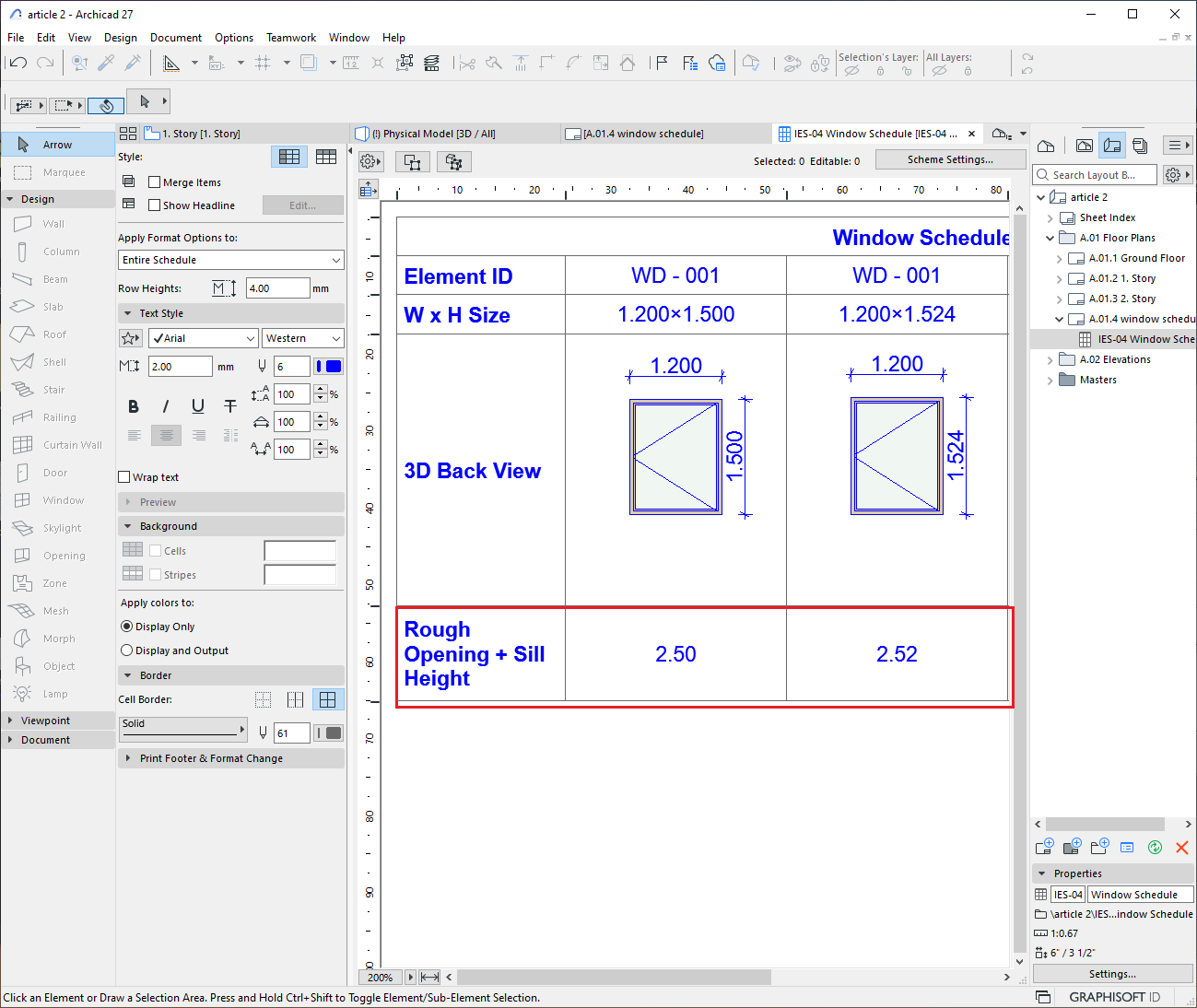

- Clique em Adicionar Campos e procure pela Propriedade criada: “Dimensão teste”.
- Clique em OK.
