Descrição

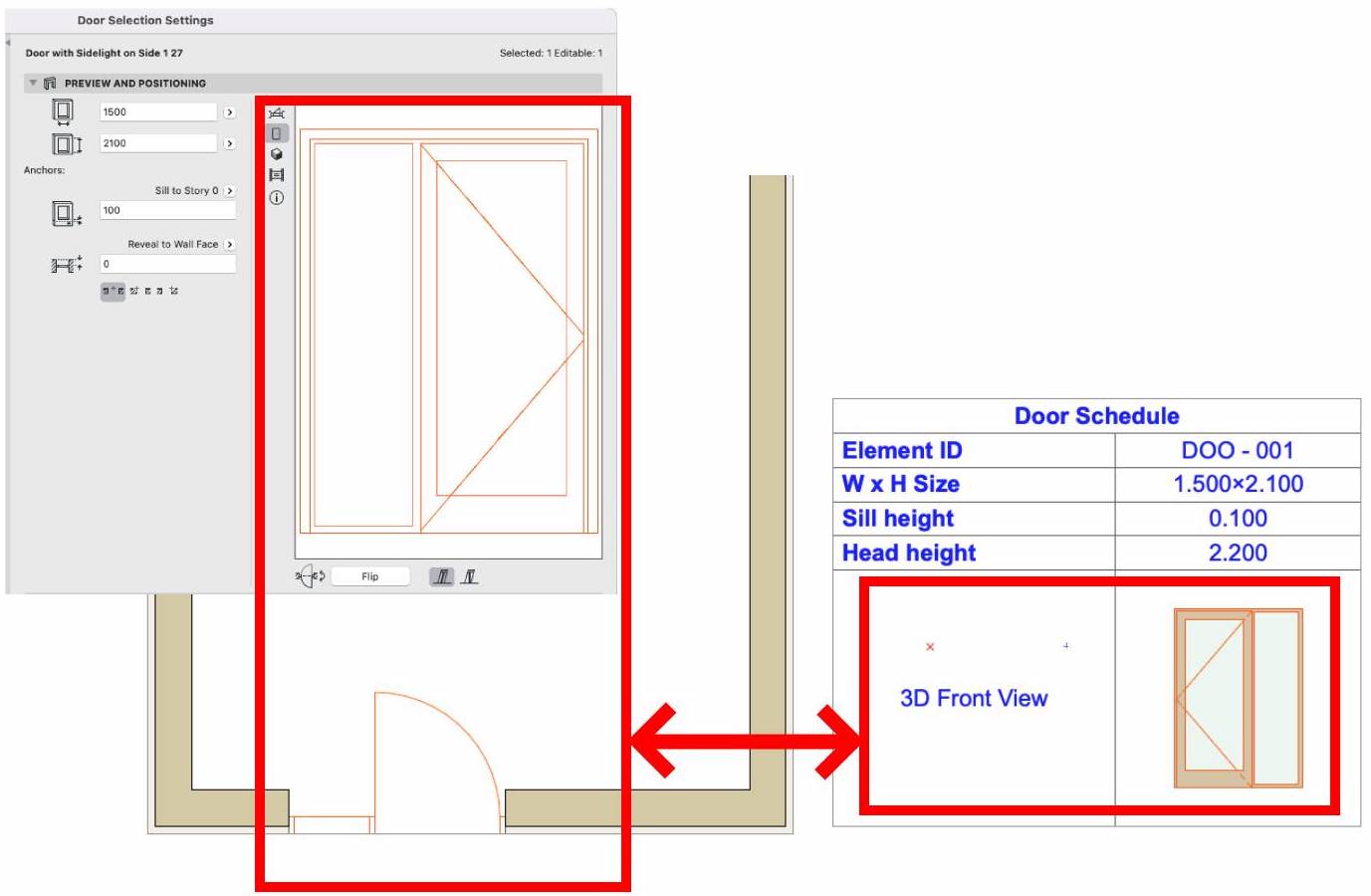

Ao trabalhar com o Mapa Automático de Portas e Janelas, você pode ocasionalmente perceber que a vista de frente gerada não corresponde à imagem de pré-visualização do objeto (a imagem aparece invertida). Essas discrepâncias, como efeitos de inversão ou espelhamento, geralmente ocorrem porque os campos não estão adequadamente incluídos no mapa, principalmente o campo Orientação. Para resolver esses problemas, é preciso garantir que todos os campos necessários, incluindo Orientação, sejam incorporados adequadamente ao mapa. Essa abordagem ajuda a evitar mal-entendidos e assegura uma representação precisa dos itens mapeados. Vamos explorar algumas estratégias para tratar e resolver esses problemas.
Solução
A solução principal e mais eficaz para tratar problemas de posicionamento e orientação da maçaneta de porta no Archicad é introduzir o campo Orientação. Essa informação identifica explicitamente se a maçaneta está no lado Esquerdo (L) ou Direito (R) da porta, com base na direção de abertura definida no modelo. Essa abordagem é abrangente porque aborda diretamente a questão central do posicionamento da maçaneta e oferece uma forma inequívoca de gerenciar as orientações das portas nos seus mapas.
Embora o campo Orientação seja a solução principal, diversos ajustes complementares e boas práticas podem ajudar a gerenciar os mapas de portas com eficácia:
Compreensão das terminologias:
O termo “Frente”, no contexto de portas de entrada, geralmente se refere ao plano externo da porta. Embora a maioria das portas abra para dentro, podem ocorrer exceções devido a restrições de espaço ou necessidades de acessibilidade. Portanto, a definição da “frente” da porta pode variar conforme sua colocação e o uso pretendido.
Lógica do Archicad:
- No Archicad, a Vista de Frente 3D no mapa corresponde à vista do lado de abertura da porta. Em essência, a Vista de Frente do Archicad representa o interior da porta, voltado para o interior do edifício para onde a porta abre. Além disso, mesclar itens no mapa significa que o primeiro elemento colocado determina a representação da Vista de Frente 3D.
Ajuste dos campos do mapa:
- Se a lógica padrão não atender às suas necessidades, considere modificar os campos do mapa da seguinte forma:
- Vista do Lado de Abertura: reflete o lado real de abertura da porta e corresponde à Vista de Frente 3D.
- Vista do Lado do Requadro: baseia-se na localização do ícone do sol durante a edição.
- Campos opostos: é a vista oposta à dos dois campos mencionados acima.
Observe que alterar essas definições pode gerar inconsistências, especialmente se outras portas estiverem envolvidas, já que as definições de Frente e Verso/Oposto podem diferir. Se esse desalinhamento não fizer parte de um padrão recorrente, talvez seja melhor manter as definições atuais.
- Se a lógica padrão não atender às suas necessidades, considere modificar os campos do mapa da seguinte forma:
Efeitos dos comandos:

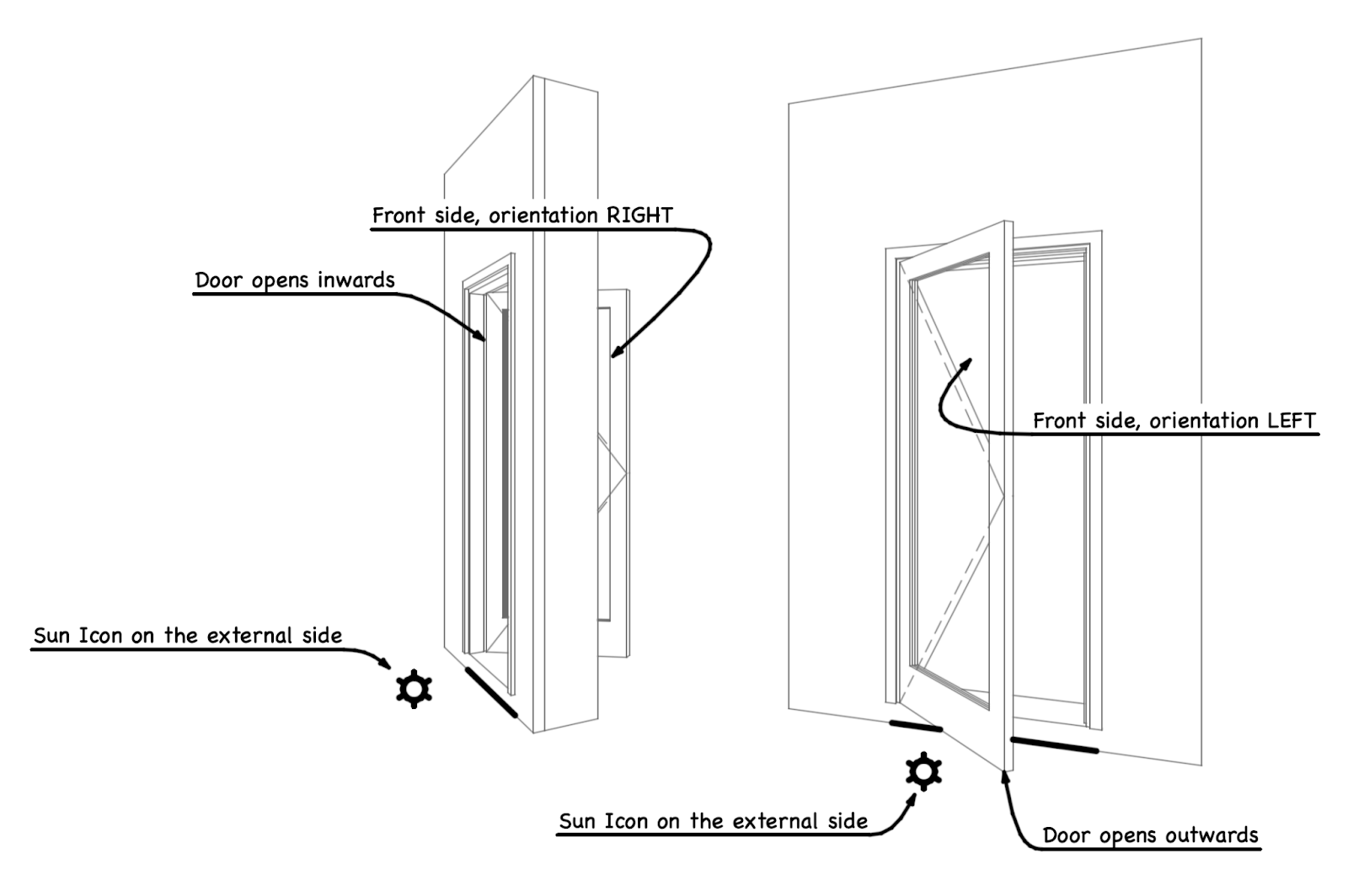

- Inverter: altera a direção de abertura da porta (de dentro para fora ou vice-versa), mas mantém o mesmo lado do quadro (lado do ícone do sol).
- Rotacionar: altera a direção de abertura da porta e move o lado do quadro para o lado oposto.
Espelhar: altera a abertura da porta de lado esquerdo para lado direito ou vice-versa, mas mantém o lado do quadro consistente.
Boas práticas:
Para evitar problemas, use o campo Vista do Lado do Requadro. Essa abordagem permite selecionar a vista da parede externa ou a vista desejada posicionando corretamente o ícone do sol. Essa estratégia ajuda a evitar confusão ao inverter ou rotacionar portas.
Seguindo estas diretrizes, você pode garantir que os Mapas de Portas no Archicad reflitam com precisão suas intenções de projeto e evitem possíveis problemas durante a fabricação.
