問題

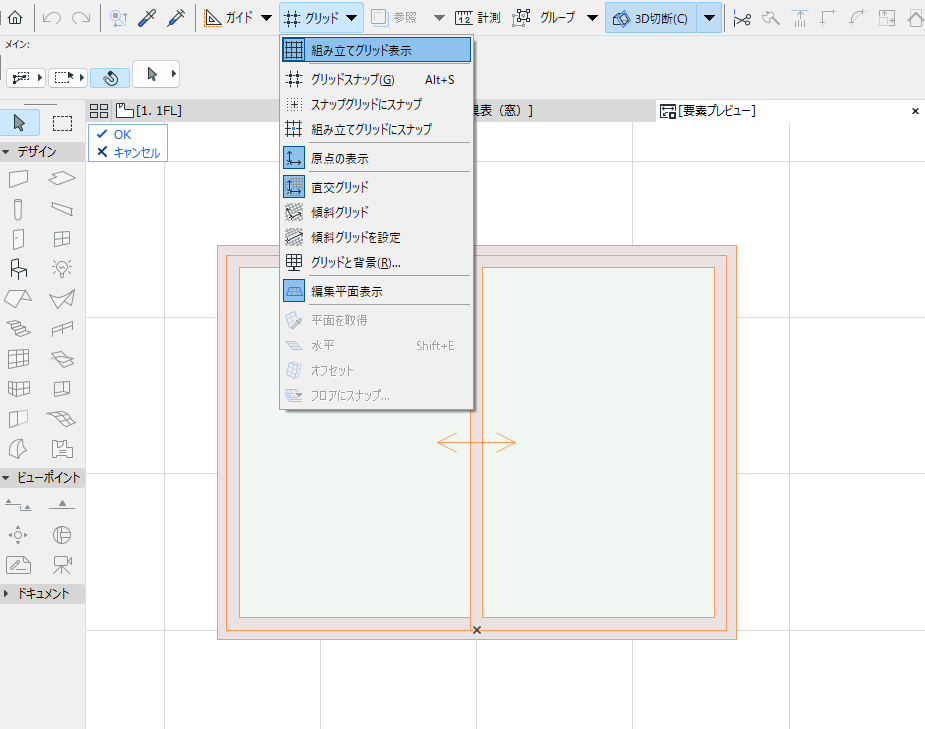

一覧表の注釈を開くと、表示がオフになっている組み立てグリッドが表示されてしまうことがあります。
また、注釈上で組み立てグリッドを非表示にして保存・閉じても、再度開くとグリッドが表示される場合があります。
原因
この現象は、平面図の「グリッドと背景」設定が影響して発生します。
以下の手順で組み立てグリッドの設定を変更した場合に発生することがあります。
- 平面図を開く

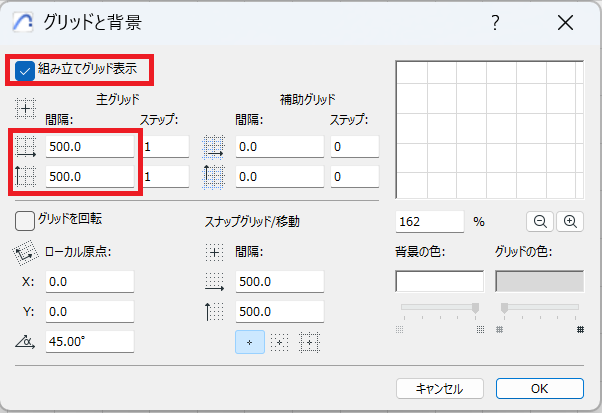

- ［表示］＞［グリッド／編集中の平面オプション］＞［グリッドと背景］ を開く
- 組み立てグリッドを表示した状態で、グリッド間隔を変更する
この操作手順で、一覧表の注釈画面でも組み立てグリッドが表示されたままになります。
対処方法
- 平面図を開きます。
- メニューから以下を選択します。
［表示］＞［グリッド／編集中の平面オプション］＞［グリッドと背景］ - 組み立てグリッド表示のチェックを外します。
- グリッド間隔を変更します。
- 一覧表の注釈を再度開き、表示状態を確認します。
