問題の説明

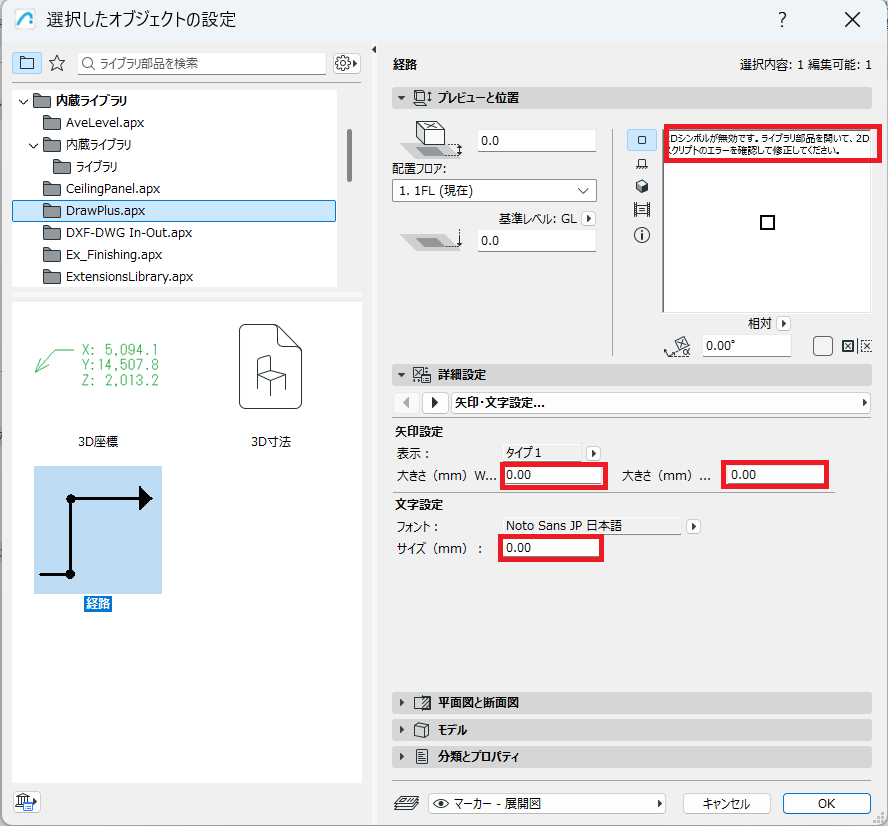

Extensions JPNツールの 2D機能「経路ツール」 を使用して作図すると、経路が正常に表示されず、欠落オブジェクトを示す黒い丸で表示されることがあります。欠落した経路オブジェクトの設定を確認すると、以下の状態になっています。
- 「2Dスクリプトが無効です。」 と表示される
- オブジェクト大きさなどが 0.00 mm になっている
経路ツールで作成されるオブジェクトのサイズが「0」に設定されている場合、オブジェクトを正常に生成できず、欠落オブジェクトとして表示されます。
解決策
既に作成されている経路オブジェクトの場合
- 欠落している経路オブジェクトを選択します。
- オブジェクト設定 を開きます。
- ［内蔵ライブラリ］＞［DrawPlus.apx］ を選択します。
- オブジェクトサイズが「0より大きい値」に設定されているか確認し、必要に応じて修正してください。
新規に経路を作成する場合
- 経路ツールの設定を開きます。
- オブジェクトサイズの値が「0より大きい値」に設定されていることを確認します。
- 再度経路を作成します。
