問題
チームワーク環境で、レイアウトに配置した図面を一括更新したいが、更新ができません。レイアウト自体には確保マークが表示されているものの、配置されている図面の編集・更新ができない状態です。
レイアウトを確保していても、レイアウト上に配置された図面が確保されていない場合は、図面の更新を行うことができません。
チームワークでは、レイアウトと図面が別の管理項目となるため、それぞれを確保する必要があります。
レイアウトフォルダを折りたたんだ状態で複数選択して、確保ボタンを押した場合、レイアウトのみの確保になります。
解決策
レイアウトブックで対象レイアウトを展開した際に、配置されている図面にも緑色の確保マークが表示されていることを確認してください。図面に緑色のマークが表示されている場合は、図面が確保されている状態です。
■複数の図面をまとめて確保する

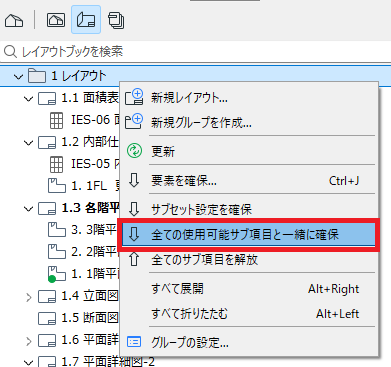

複数の図面を一括で確保したい場合は、レイアウトブック、レイアウトグループを右クリックして、「全ての仕様可能サブ項目と一緒に確保」を実行してください。これにより、図面もまとめて確保できます。

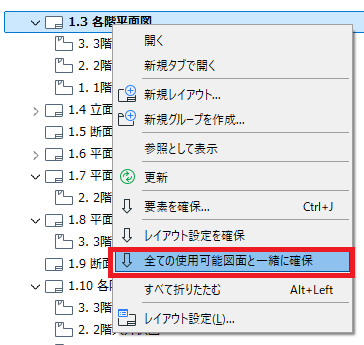

1つのレイアウトのみの場合は、該当レイアウトの項目で右クリックし、「全ての仕様可能図面と一緒に確保」をクリックします。
■個別に図面を確保する
個別に確保する場合は、以下の方法があります。
- レイアウト一覧で Shiftキー または Ctrlキー を押しながら複数の図面を選択して確保する
- 図面マネージャ を開き、対象図面を確保する
