問題の説明

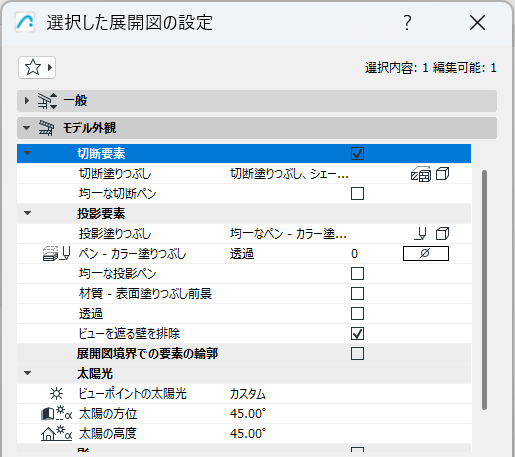

展開図において、躯体の切断面にビルディングマテリアルが反映されない現象が発生します。同一プロジェクト内で、正しく表示される展開図と表示されない展開図があり、展開図設定のモデル外観は同一の設定をおこなっています。該当のビューでは以下の設定はいずれも同一になっています。
- 要素が実際に切断されているか
- 表現の上書きが適用されていないか（表現の上書き）
- リノベーションフィルタの影響がないか（リノベーション）
- 要素側の切断面設定が異なっていないか（切断面と輪郭（要素の設定））
解決策
以下の操作で改善されるかをご確認ください。

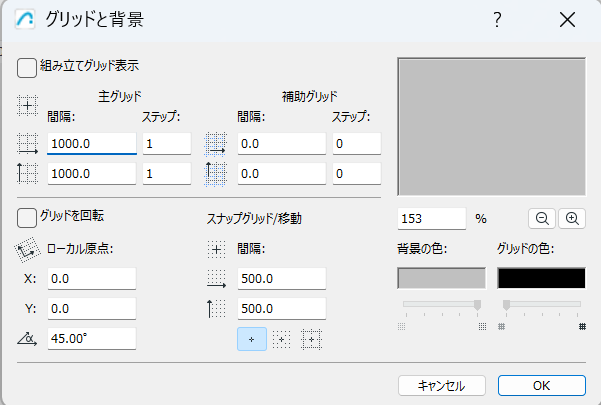

- メニューバーから［表示］＞［グリッド／編集中の平面オプション］＞［グリッドと背景］を開きます。
- 背景色を一度「白色」に変更します。
- 展開図を再表示し、躯体切断面にビルディングマテリアルが反映されるか確認します。
