問題の説明
3Dで要素を選択し、右クリックメニュー［平面図で選択］にした時に要素がハイライトされない場合、要素の配置高さと平面図の切断面高さの設定を確認します。平面図の切断面高さが、選択した要素のある高さ範囲に設定されていない場合、平面図に切り替わっても要素を視認することができません。
解決策
選択した要素が平面図の表示範囲に入るように設定を変更します。

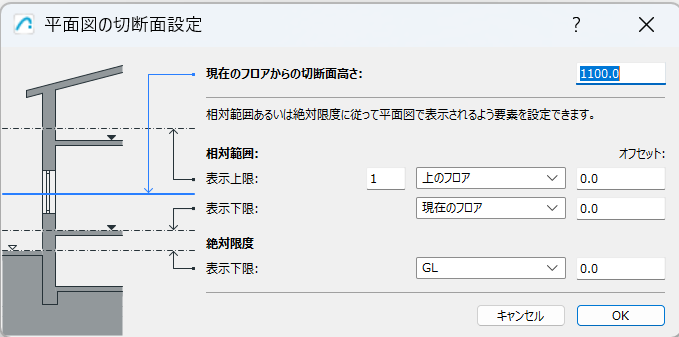

- 3Dビューにてドキュメント＞平面図の切断面高さを開き、相対範囲を要素が表示される高さの範囲に設定をしなおす
- 要素設定の平面図表示を開き、[全てのフロア]にして確認する
