外部参照したDXF/DWGデータ印刷すると、線の太さが同じになってしまう – サポートサイト

・DXF/DWGを取り込んで印刷すると、線の太さがすべて同じになってしまいます。
・「DXF/DWG変換設定」で設定しても反映されません。

ARCHICADにDXF/DWGを配置した図面の設定で使用しているペンカラーの設定の太さで配置した図面が印刷されるためです。変更する場合は、図面の設定で修正します。

ARCHICADに取り込んだ図面データのペンセットの調整が必要です。

１．図面を選択し、右クリック→選択した図面の設定を開きます。

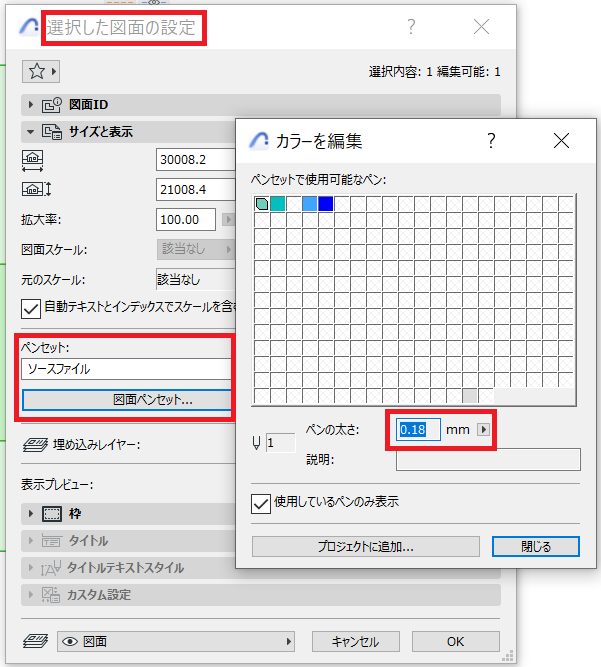

２．「サイズと表示」→「ペンセット:」→「図面ペンセット」を開きます

３．「図面ペンとカラー」→「ペンの太さ」から確認します

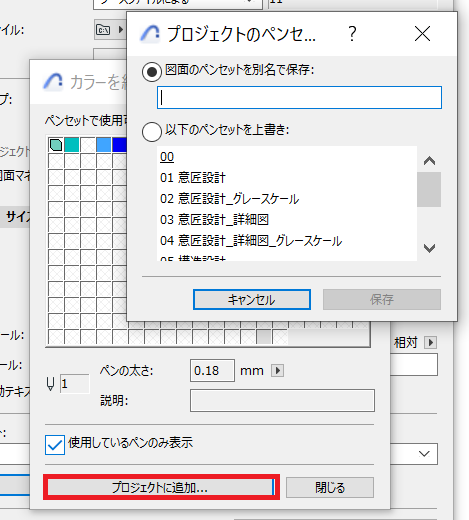

４．プロジェクトのペンセットに追加ボタンから、名前を付けてペンセットを保存します

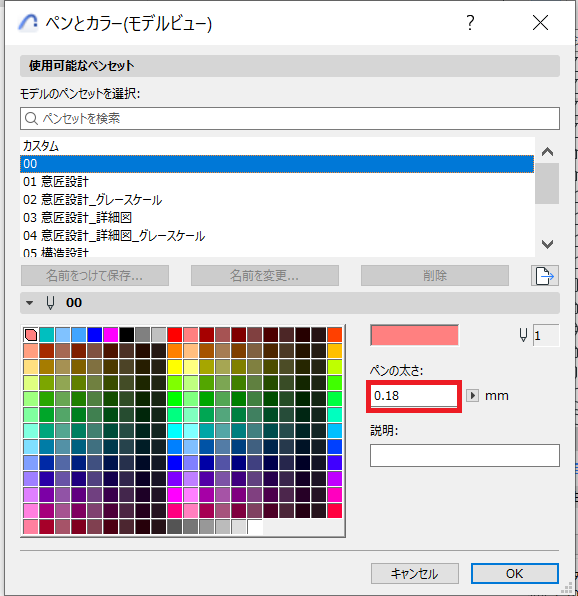

５．ペンセットの設定を開いて、４で作成したセットのペンの太さを変更し、上書き保存します

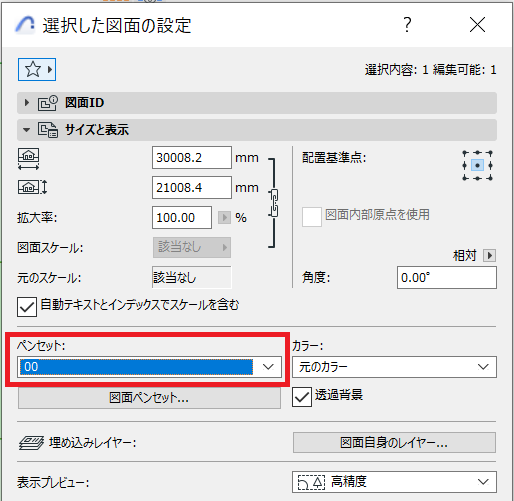

６．図面の設定に戻り、ペンセットを変更します
