＜ARCHICAD21＞

デフォルトで割り当てられているショートカット[F2]や[F5]キーで切り替えた時のビュー設定のまとめです。

・平面図タブで開いたレイヤーを3Dタブでも表示させたい場合は→[F5]

・3Dタブと同じMVOやレイヤーを平面図タブで表示させたい場合は

→作業環境より『現在の設定で平面図』のショートカットを設定。

	スケール	レイヤセット	躯体表示	ペンセット	モデル表示オプション	表現の上書きセット	リノベーションフィルタオプション	寸法
平面図を表示。	×	×	×	×	×	×	×	×
元の平面図の下のフロアを表示。	×	◯	×	◯	◯	×	×	◯
元の平面図の上のフロアを表示。	×	◯	×	◯	◯	×	×	◯
指定した平面図フロアを表示。	×	◯	×	◯	◯	×	×	◯
3Dのビュー設定で表示。	×	×	×	×	×	×	×	ー
現在のビュー設定を引き継いで3Dで表示。	×	◯	×	◯	◯	×	×	ー
最後に開いた断面を現在のビュー設定を引き継いで表示。	×	◯	×	◯	◯	×	×	◯
最後に開いたビューの設定で表示。＊タブの表示名がビュー一覧の名前の場合、プロジェクト一覧の名前になる。	ー	ー	ー	ー	ー	ー	ー	ー
現在開いているタブを全て同じビュー設定にする。	×	◯	◯	◯	◯	◯	◯	◯
選択したビュー設定を取得する。＊タブの上で[Alt]+クリック。	ー	ー	ー	ー	ー	ー	ー	ー
取得したビュー設定に置換える。＊タブの上で[ctrl]+[Alt]+クリック。	×	◯	◯	◯	◯	◯	◯	◯

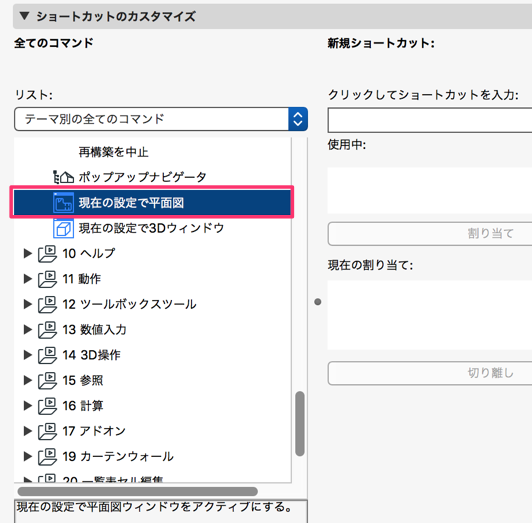

作業環境>キーボードショートカット>リスト：テーマ別の全てのコマンド>09ウィンドウ>『現在の設定で平面図』ショートカットキーを割り当てる。	×	◯	◯	◯	◯	◯	◯	◯
