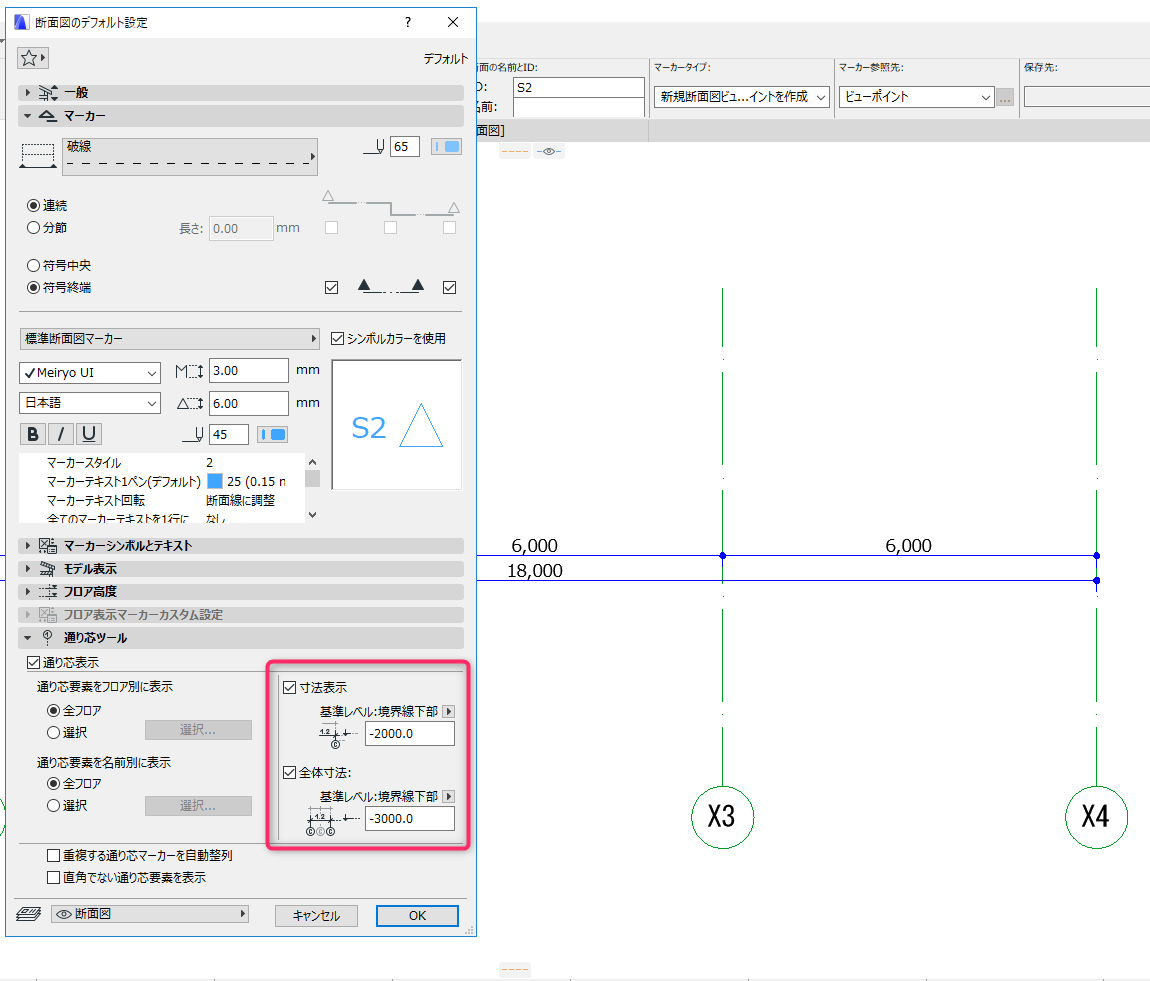

立面図に通り芯の寸法を表示させる方法 2026年02月03日 09:24 更新 立面図、断面図に表示される通り芯に対して寸法を配置するには、立面図/断面図の設定で行います。[デザイン]>[通り芯設定]では行いません。 手順立面図での寸法線を表示させる場合は、立面図の設定を開き、通り芯ツールにて「寸法表示」、「全体寸法」にの項目に対してチェックを入れます。寸法を配置する位置は、個々の立面図もしくは断面図の設定で調整します。 関連記事 立面図・断面図で高さ寸法を一括で入れる方法 断面図/立面図にフロアの高度線を表示させる方法 展開図で寸法線や通り芯の間隔を調整したい 層リストラベルで断面形状壁の下部層を反映することができますか? 「通り芯の設定」を行うが、あるフロア以上のFLで通り芯が表現されない サブスクリプションの請求/支払いについて ”問い合わせを送信”をクリック後に、”Graphisoft ストア に関する問い合わせ”を選択してください。 問い合わせを送信
