ARCHICAD22では数式エディタが新機能として追加され、情報を幅広く活用できるようになりました。
その中でもデフォルトにも入っている採光面積の計算の建物高さの入力についてご紹介したいと思います。
ー建物高さの入力についてー
まず通常の建物高さの設定方法についてご紹介します。

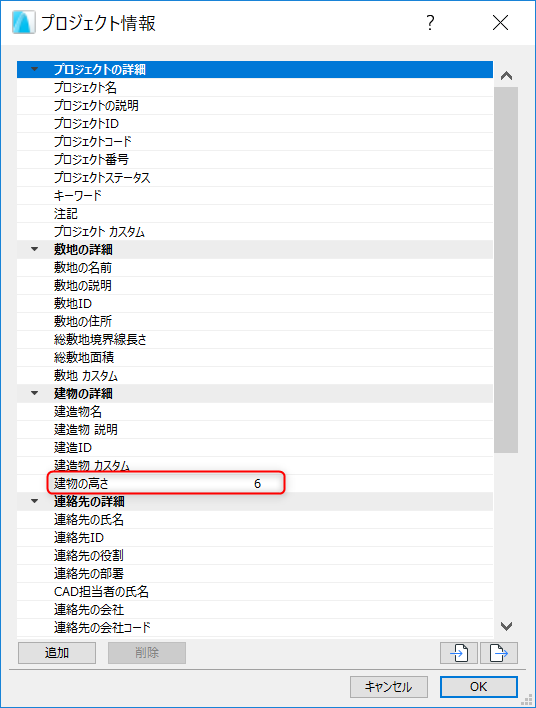

建物高さの設定場所は
ファイル→情報→プロジェクト情報から
建物高さを入力します。
こちらにメートルで入力をしてください。
ー建物高さが窓毎に異なる場合ー
採光面積計算プロパティ作成は陸屋根を想定して作成しました。
なので建物高さに関しては一律になっているため、窓に対して建物高さがそれぞれ違う場合は新たにプロパティを追加し、計算を再作成する必要があります。
方法としては、建物高さの情報を窓毎に作成し、計算を再作成することで窓毎に建物高さが違う場合でも対応することができます。
以下再作成の方法をご紹介しますのでご参照ください。

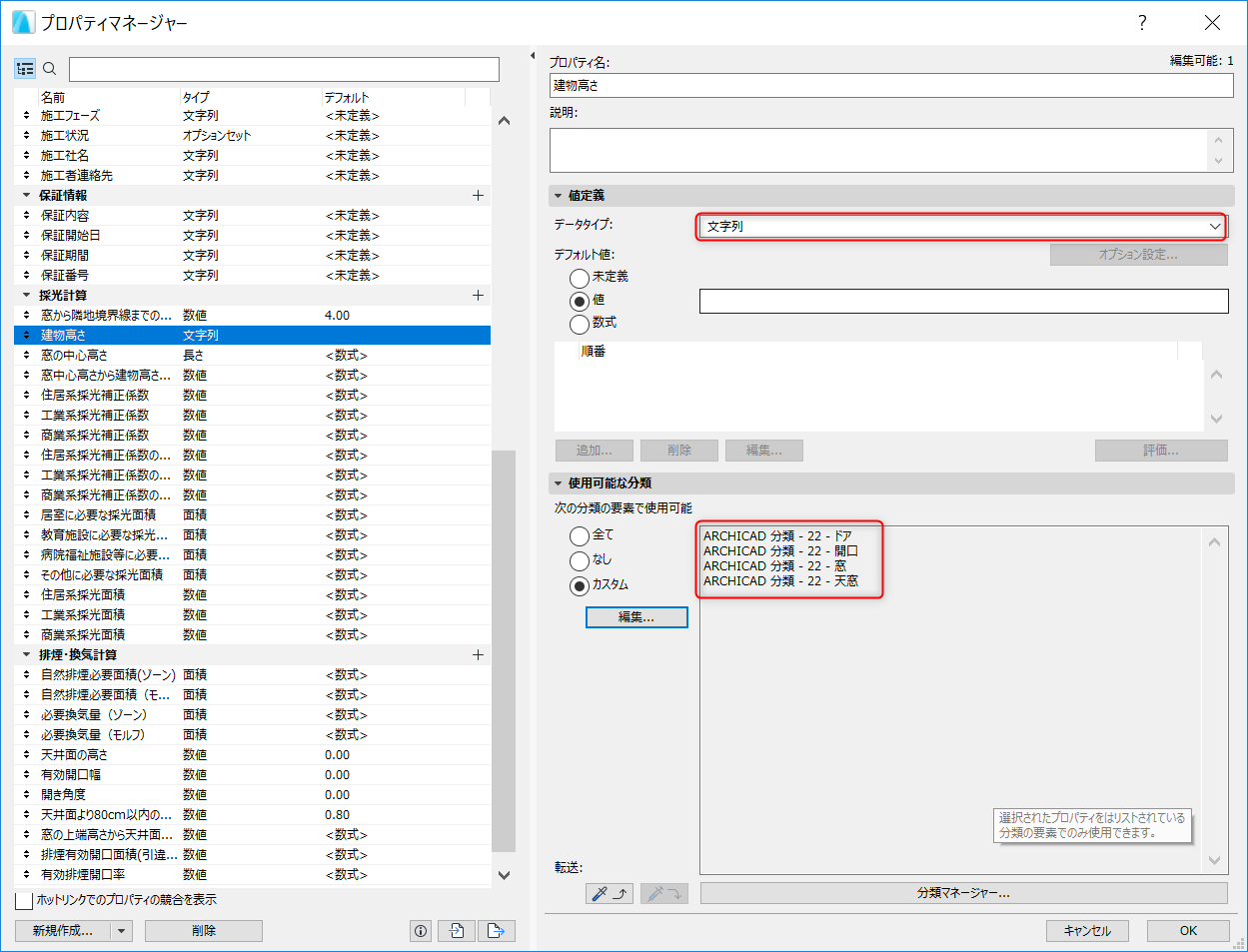

まず、あたらしい建物高さのプロパティを作成します。
データタイプ：文字列
使用可能な分類：窓及びドアに設定（開口でも可能）
次に作成した新しい「建物高さ」のプロパティを使用し、計算を再作成します。

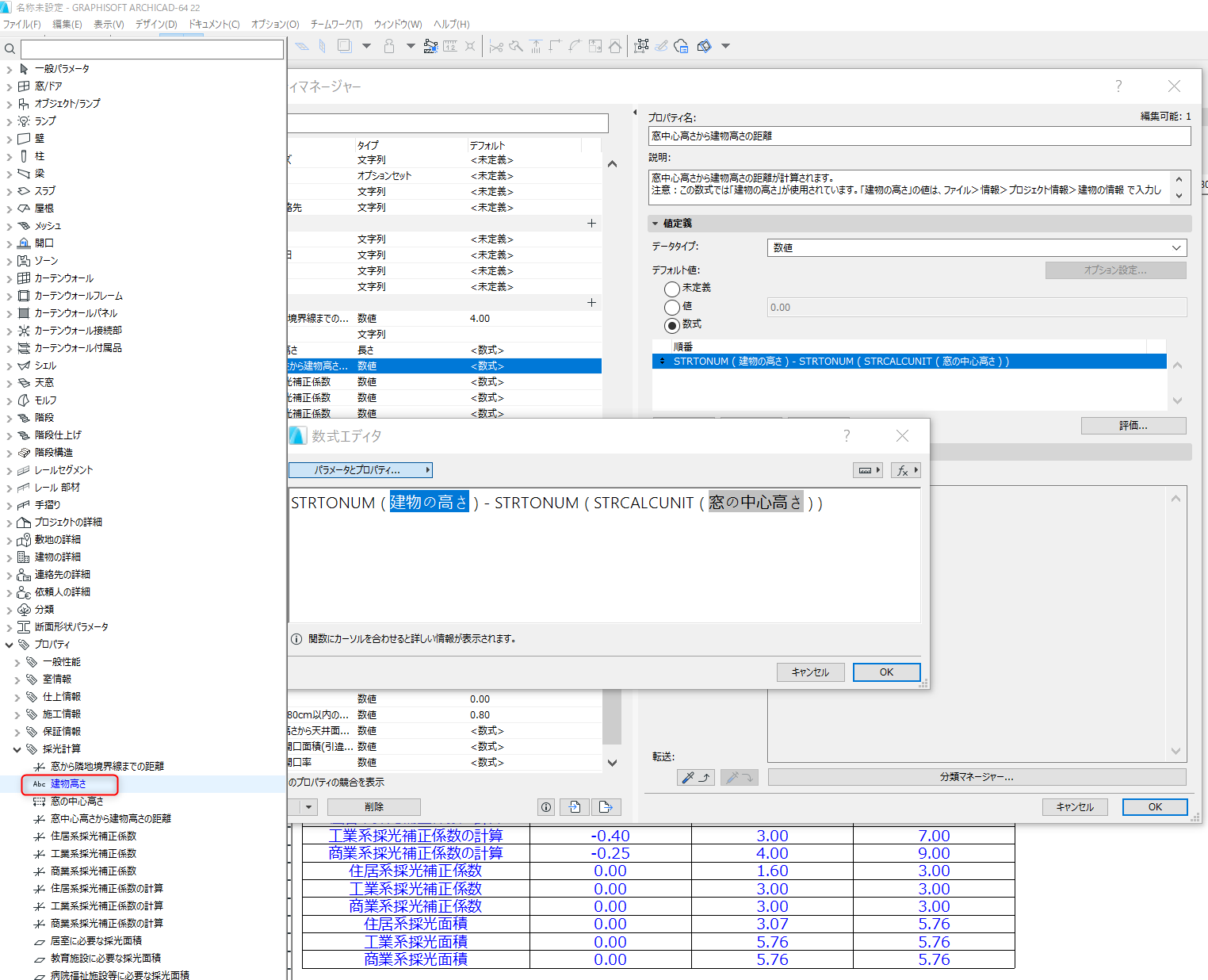

建物の高さを使用しているプロパティは「窓中心高さから建物高さの距離」です。
こちらの数式エディタを表示し、プロジェクト情報から取得している建物の高さから作成した建物高さのプロパティに書き換えます。

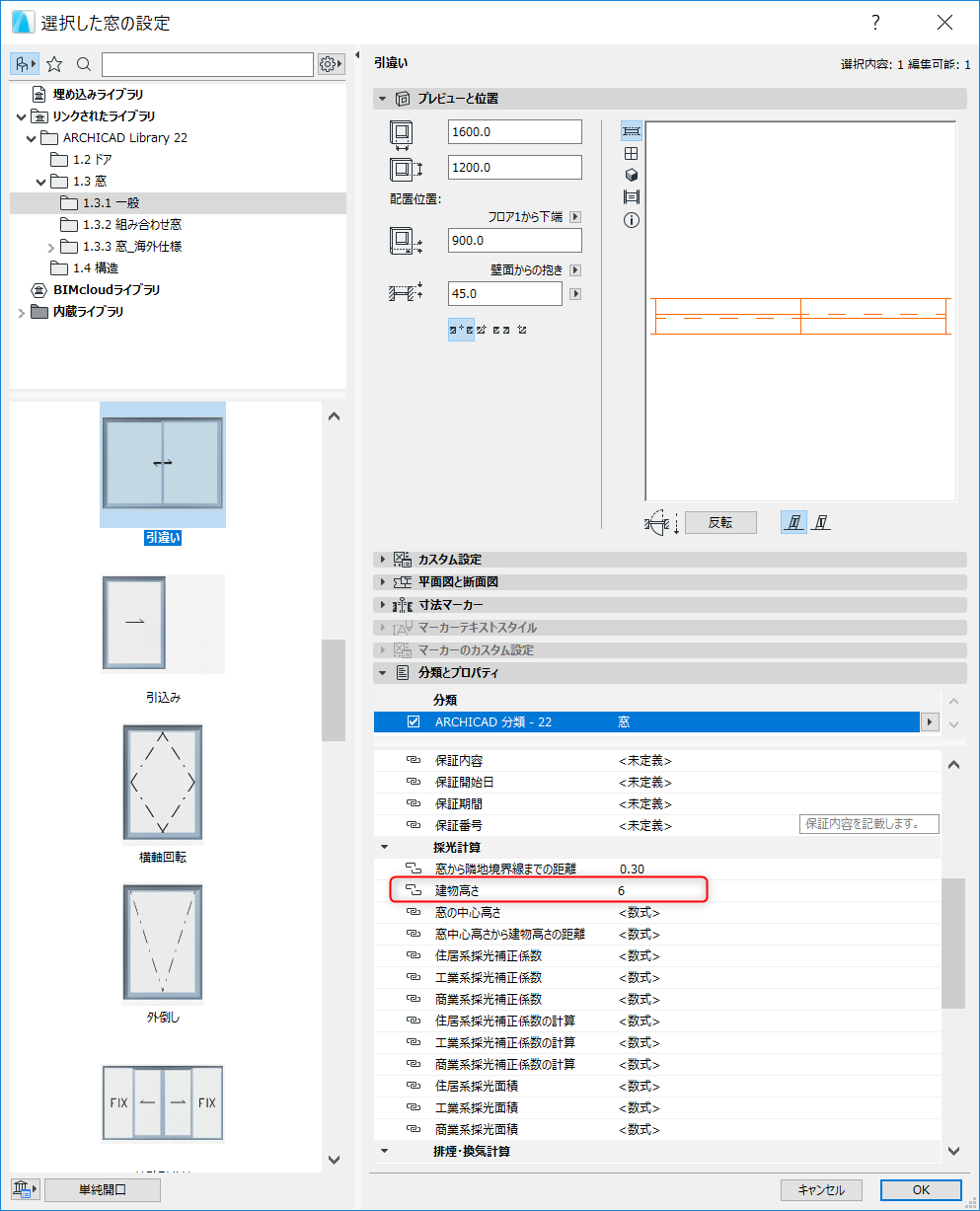

作成した建物高さのプロパティは窓に表示されますのでこちらから窓毎に建物高さをメートルで入力してください。
以上の作業で窓毎に建物高さが違う場合に対応することができます。
