＜ARCHICAD21＞
目的
建具表の姿図で点線（開口線）が表示されない場合の対処方法です。
手順

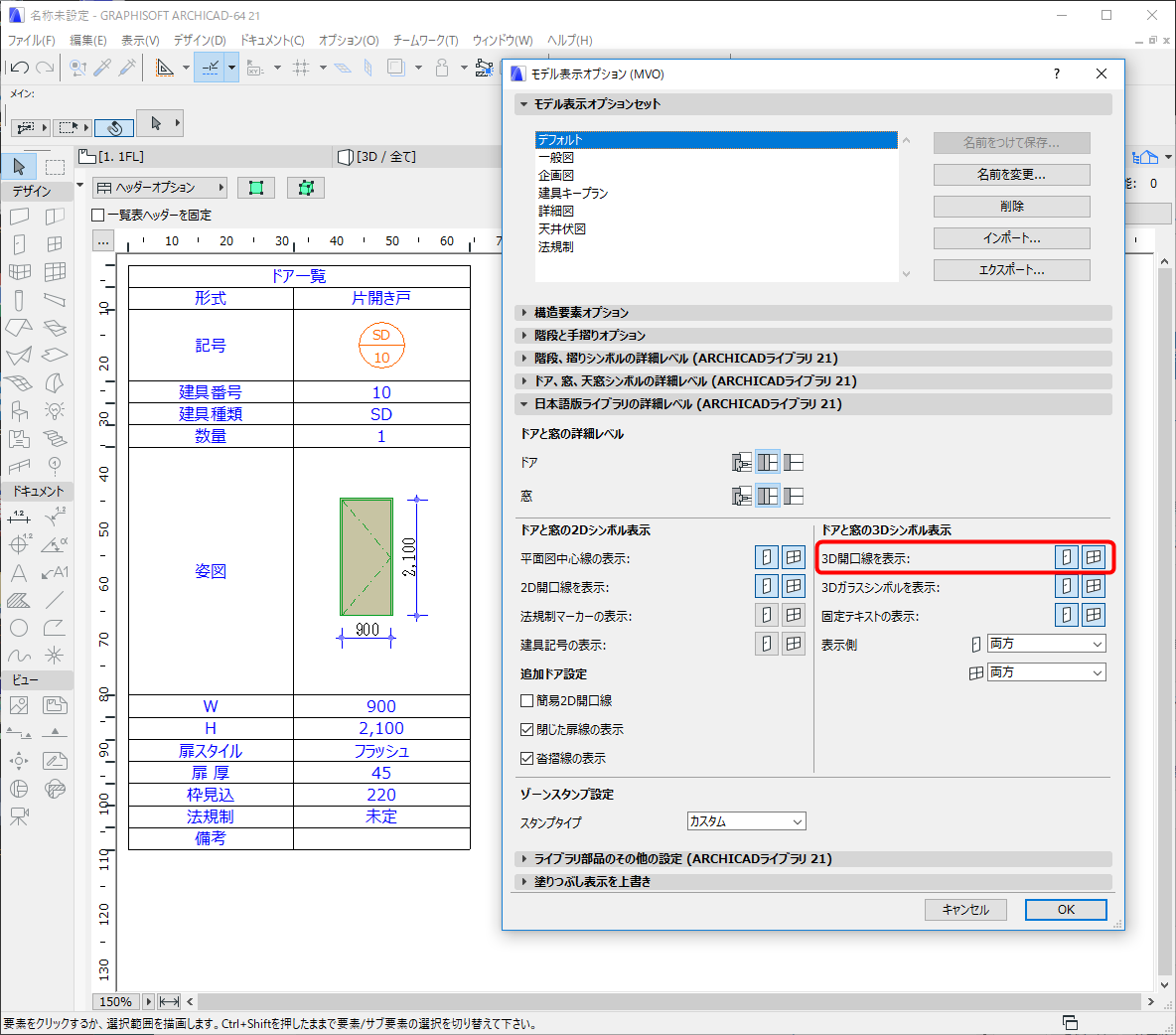

建具表を表示した状態で、
ドキュメント＞モデル表示＞モデル表示オプション＞日本語版ライブラリの詳細レベル＞ドアと窓の3Dシンボル表示＞3D開口線を表示
の所がオフになっていましたら、オンにすると表示されます。
結果
・「３D開口線を表示」がオンの場合
・「３D開口線を表示」がオフの場合
建具表の姿図で点線（開口線）を表示させる
