立面図で 通り芯が折れ曲がって表示される際の対処方法

目的

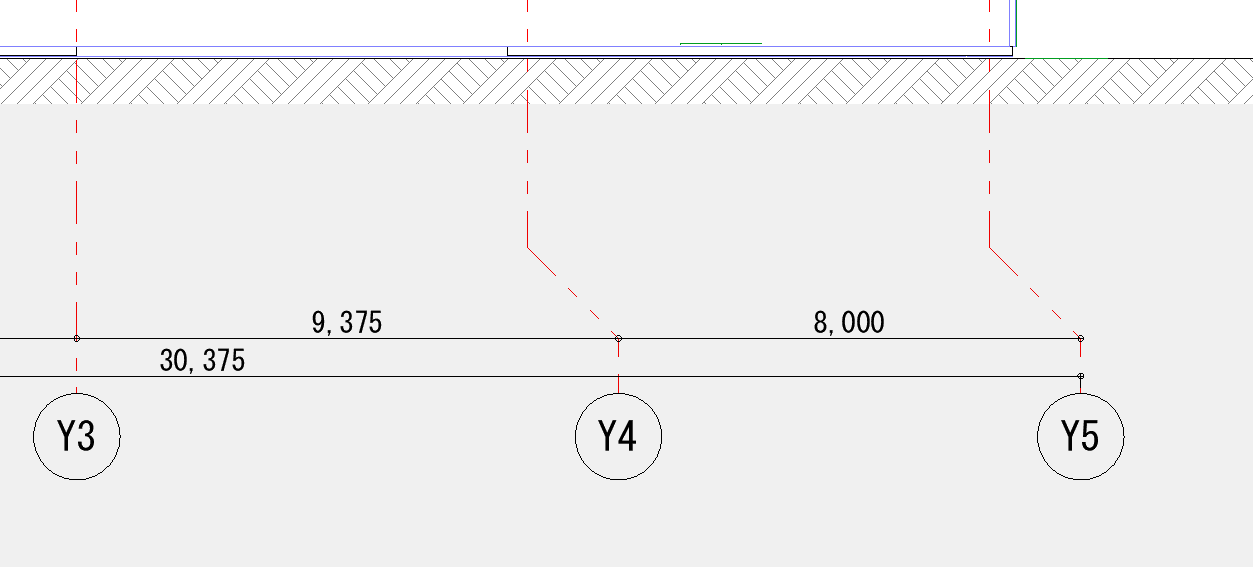

立面図で通り芯が一部折れ曲がって表示されて、手動で位置を調整しても更新するとまた折れ曲がって表示される現象が起こることがあります。その際、更新しても通り芯を正常に表示させる方法です。

手順

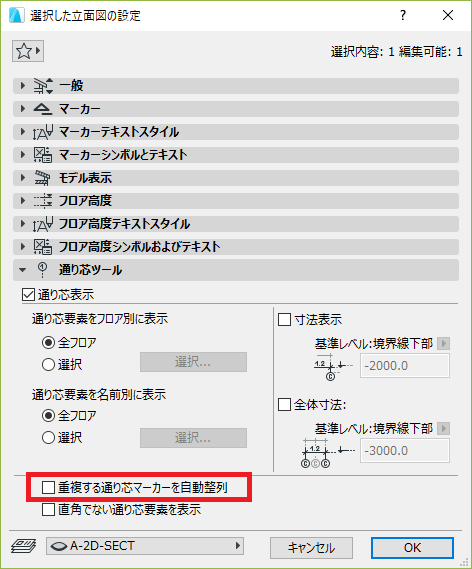

該当する立面図の設定画面＞通り芯ツール＞「重複する通り芯マーカーを自動整列」のチェックをはずす

結果

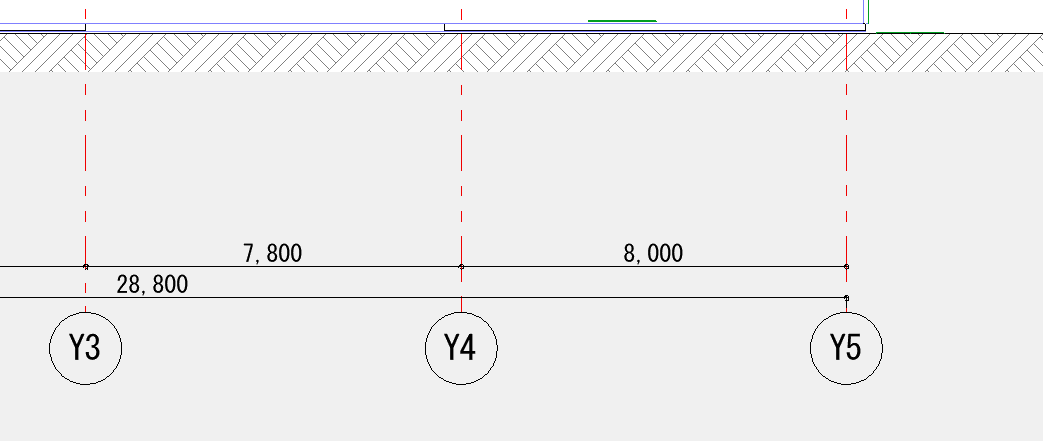

図面を更新しても、折れ曲がらなくなりました。
