目的
レイアウトにDXFの貼付け→分解をすると線の色が変わってしまいます。
貼り付けたDXFの図面を線の色を変えずに分解→編集する方法をご案内します
手順

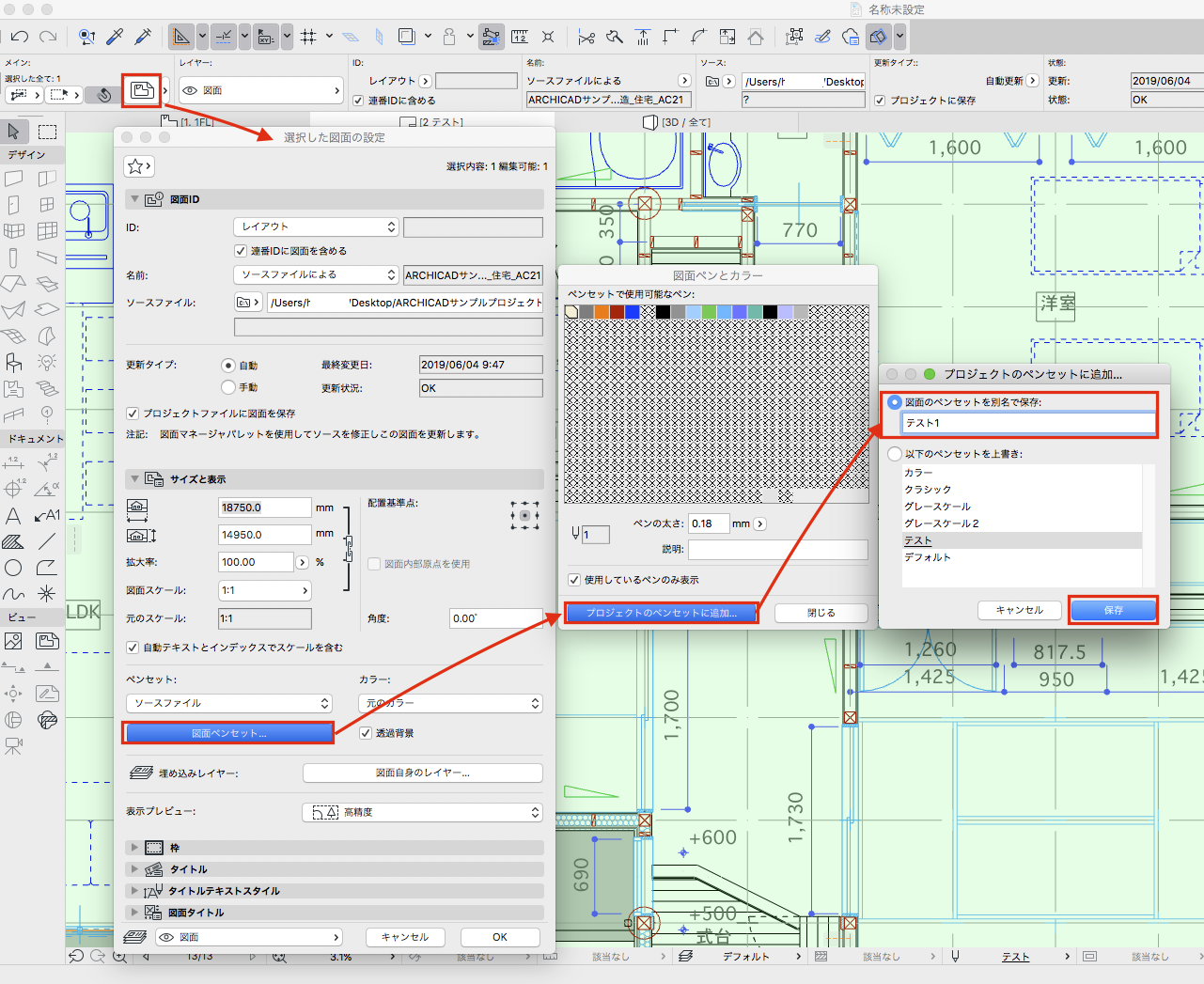

1. レイアウトに図面を貼る
2. 貼った図面の設定を開く
3.「図面ペンセット」をクリック
4.「プロジェクトのペンセットに追加」をクリック
5.「ペンセットを別名で保存」に名前をつけて「保存」

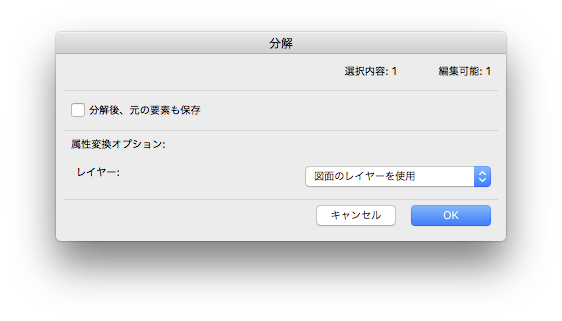

6. 図面を選択して、分解
「分解後、元の要素も保存」のチェックをナシにして、
「図面のレイヤーを使用」にして「OK」

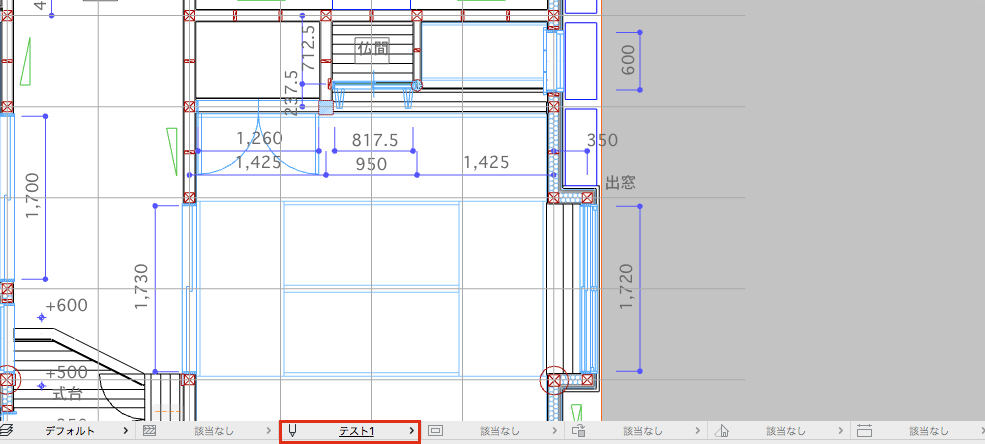

7.レイアウト画面のクイックオプションバーで⑤で作成したペンセットを選択
結果
レイアウトに貼り付けた際と同じペンの色になりました。
