レイアウトに貼った図面で一部のレイヤーが表示されない

レイアウトに貼った図面で一部のレイヤーが表示されない。

現象

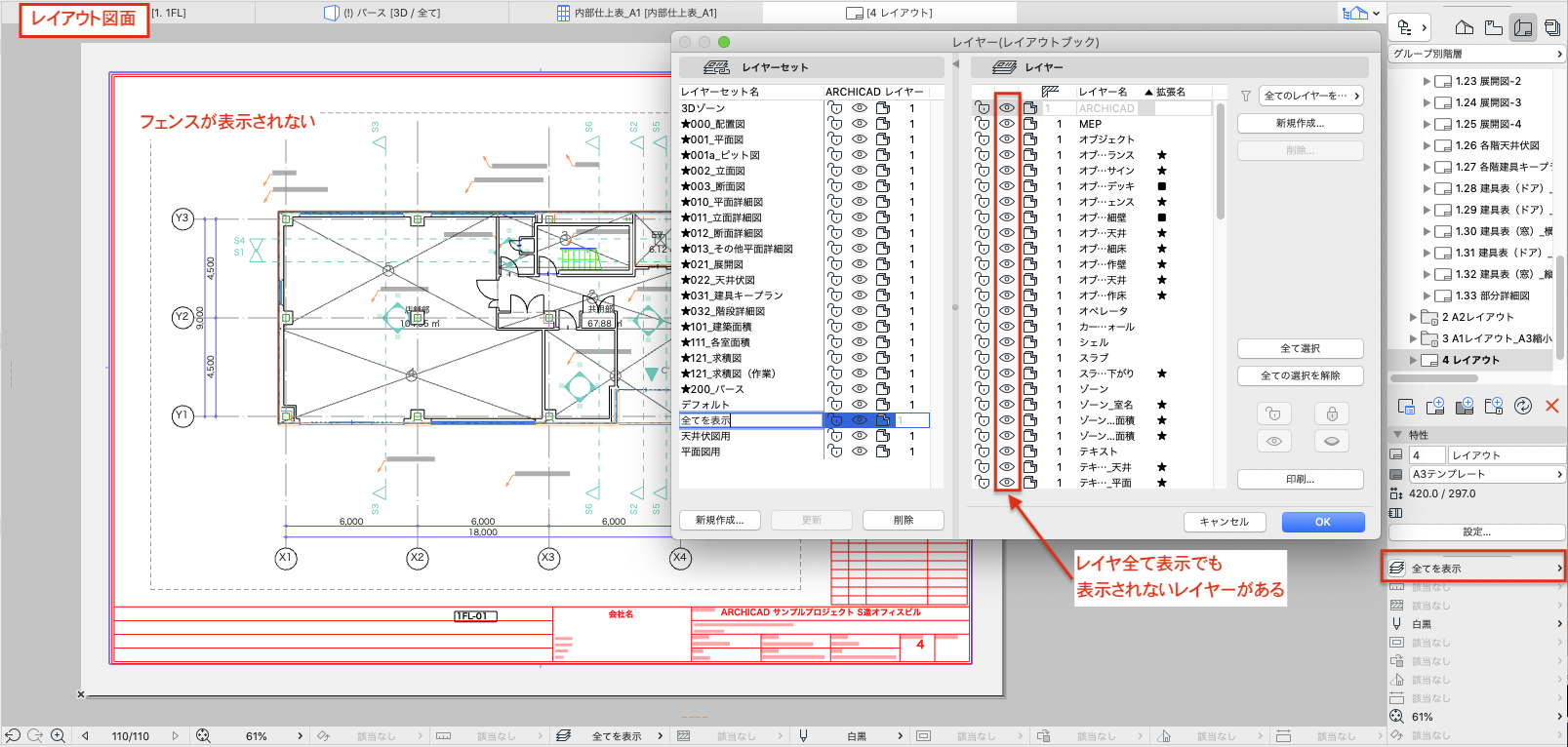

ビュー登録した図面をレイヤーに貼って、レイアウト内のレイヤーセットを設定したが、
一部のレイヤーが表示されない。

原因

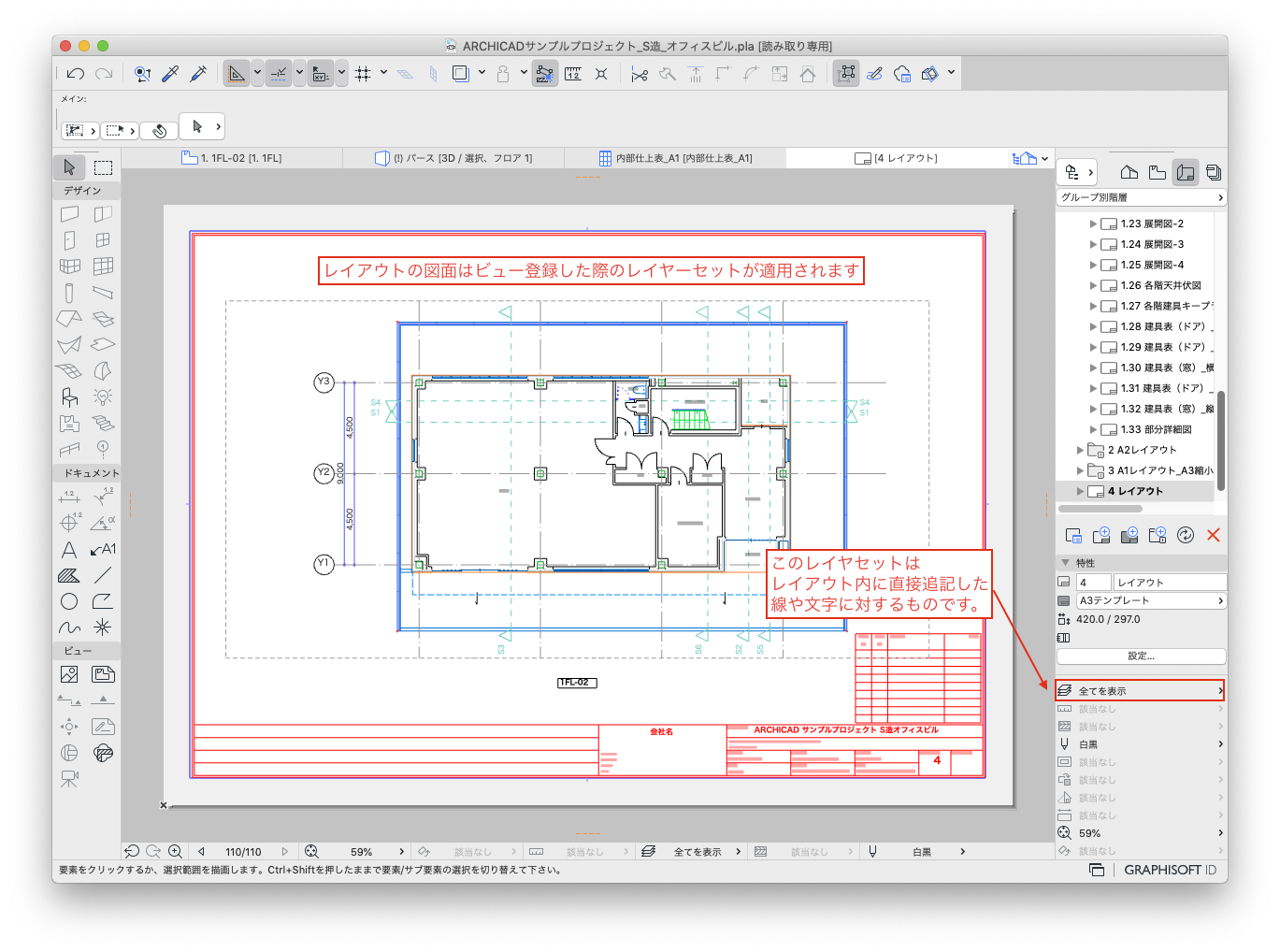

レイアウト内のレイヤーセットは、直接レイアウトに追記した線や文字のレイヤーに対するものです。

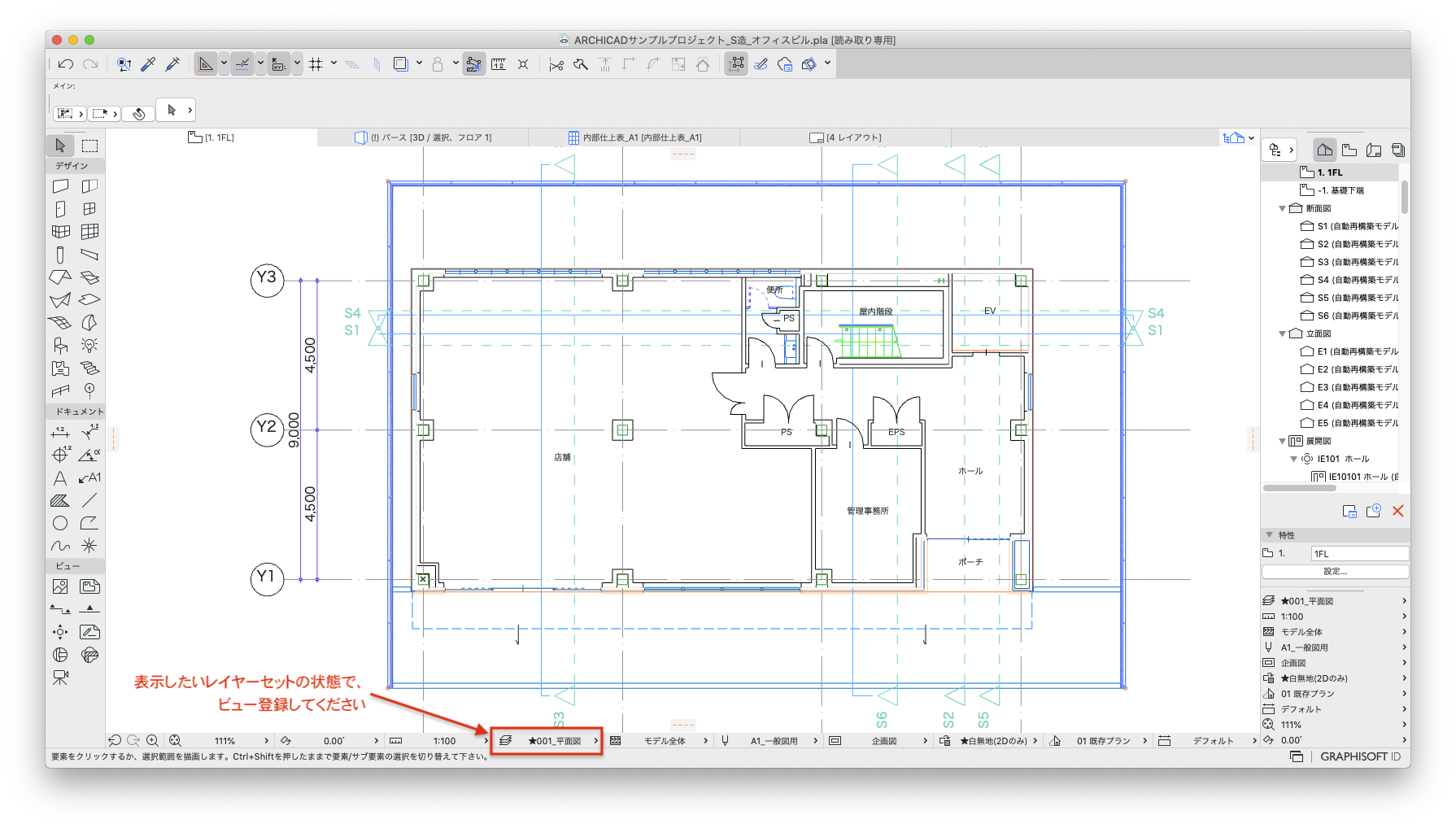

ビュー登録の際に、該当のレイヤーを表示した状態で、ビュー登録をしてください。

結果

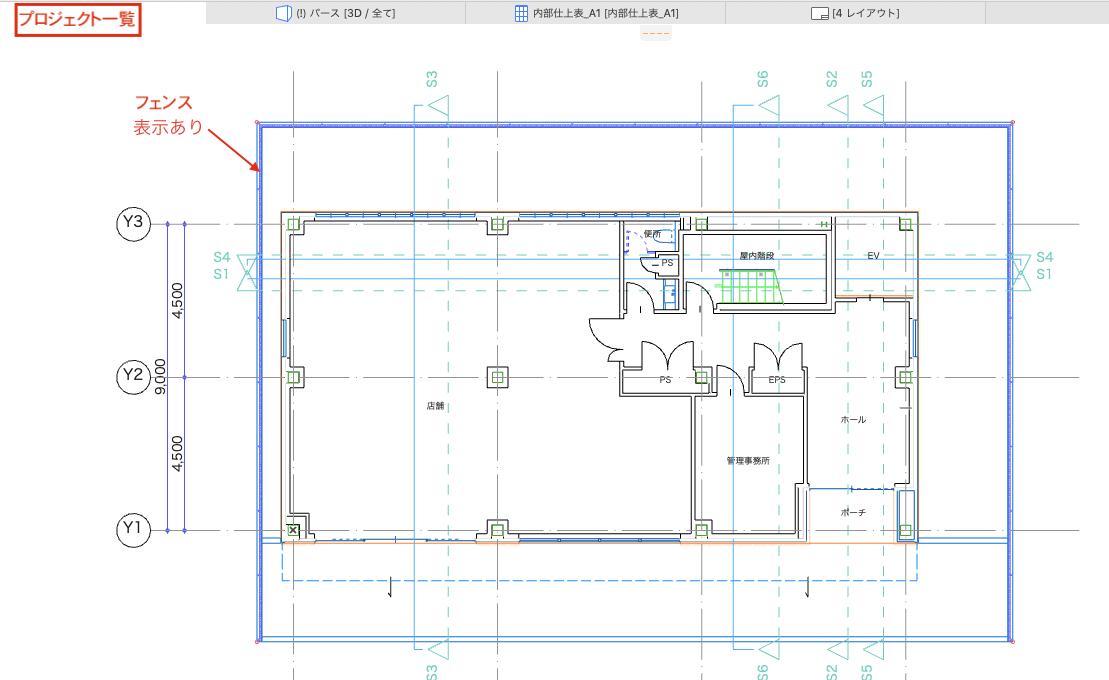

レイヤー設定はレイアウトで変更するのではなく、ビュー登録時に表示したいレイヤーセットで登録すると、レイアウトでも表示されます。
