ARCHICADの表現の上書きを使用して、指定したレイヤー上の要素のみを点線表示にすることができます。この記事では、判別しやすくなるよう変更した個所の色を赤くしています。例としてARCHICADサンプルプロジェクトのモデルを使用しています。
手順
表現の上書きは、設定したルールに基づいて線種やペンカラー、塗りつぶし、材質を変更します。下記の断面図から、衛生機器を含むレイヤーにある要素の表現を上書きします。

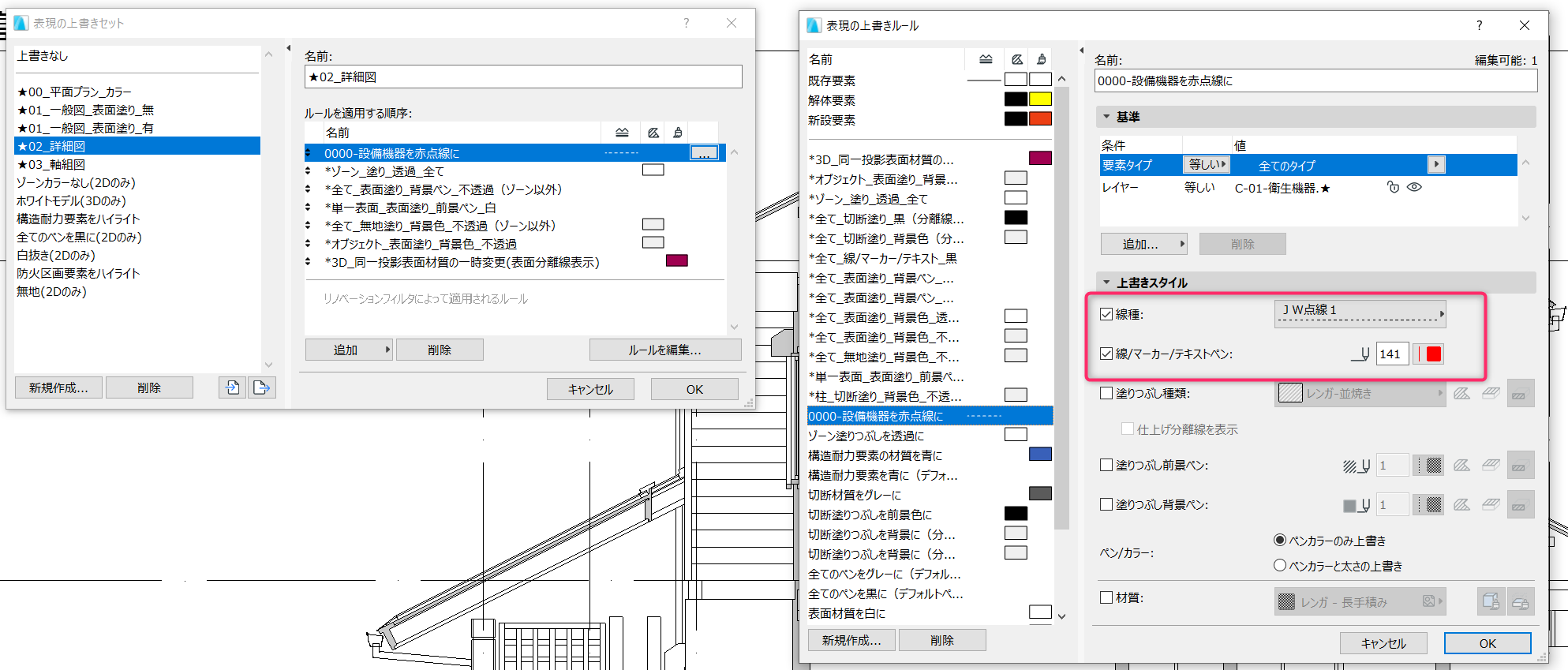

表現の上書きを開き、新しいルールを作成します。今回は指定したレイヤーにある要素の表現をうわがきしますので、「基準」の個所にレイヤーを追加し、表現を変更したいレイヤーを選択します。
次に、「上書きスタイル」から、線種、線/マーカー/テキストペンのチェックボックスにチェックを入れ、線種とペンカラーを変更します。

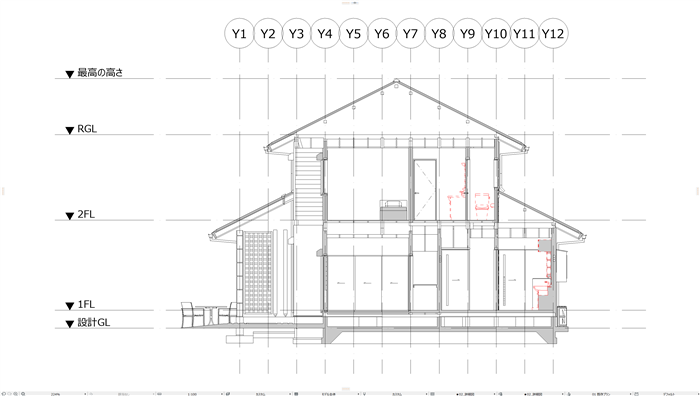

設定したルールを表現の上書きに適用すると、指定したレイヤー上にある要素のみ表現が上書きされます。
