目的

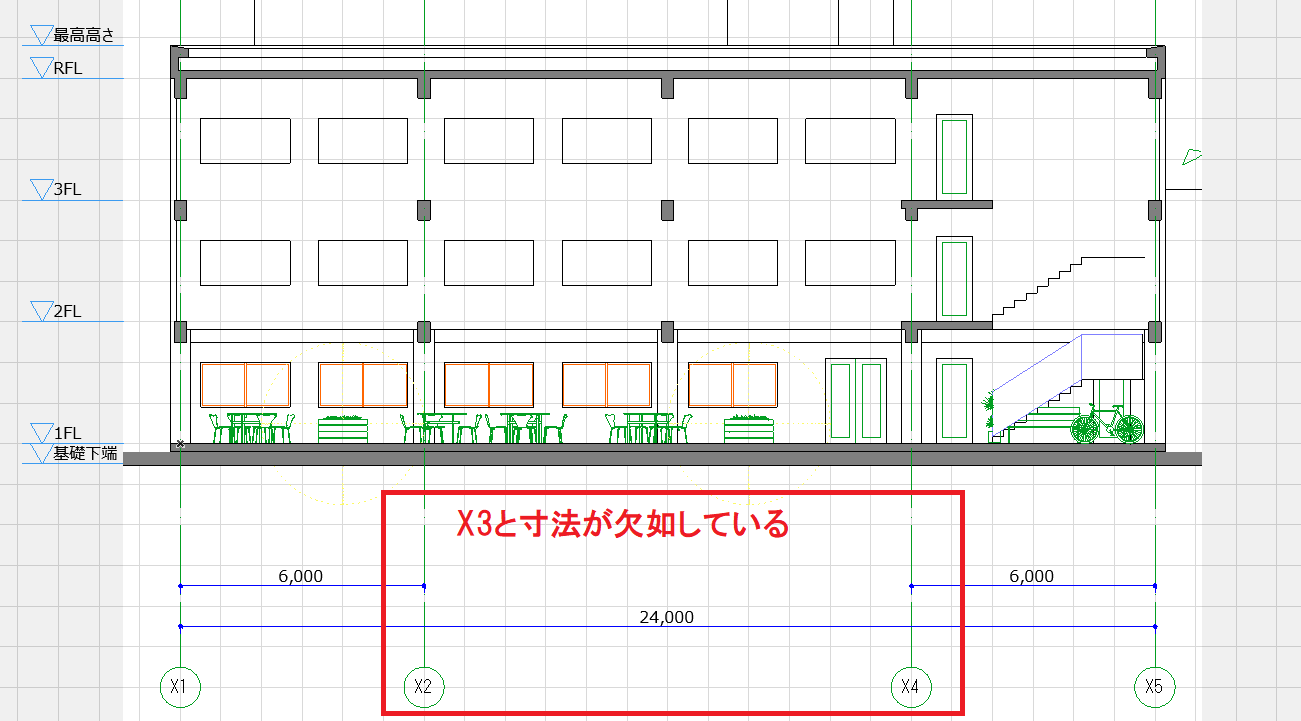

平面図では通り芯や通り芯寸法が正常に表示されているが、
立断面図で何らかの原因により一部欠如してしまっている事があると思います。
今回はその際に通り芯や通り芯寸法を再度表示させる方法をご案内します。
手順

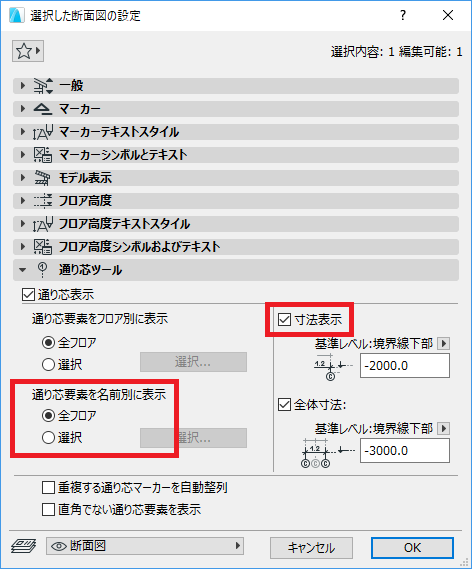

①該当図面上で右クリック＞「断面図設定（立面図設定）」を開きます。
②「通り芯ツール」の「通り芯要素を名前別に表示」を「全フロア」にチェックをいれます
※「選択」で表示する通り芯を選ぶことも出来ます。
③「寸法表示」にもチェックをいれて「ＯＫ」で閉じます。

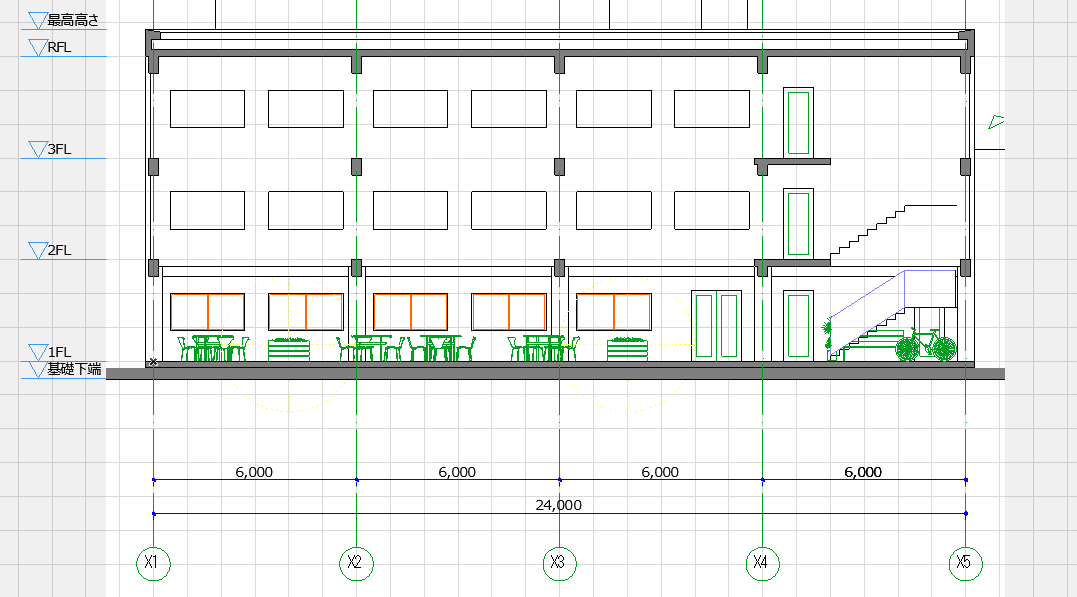

結果
通り芯・通り芯寸法を再表示させることが出来ました。
