目的
例えば企画図や防火区画図等で壁ごとに平面図での塗りつぶし表現（ハッチング）を変えたい時があるかと思います。
壁ごとにビルディングマテリアルを変更すれば表現は変わりますが、今回は「表現の上書き」を使用してビルディングマテリアルはそのままに分類分けごとに壁の塗りつぶしを変える手順をご案内します。
手順

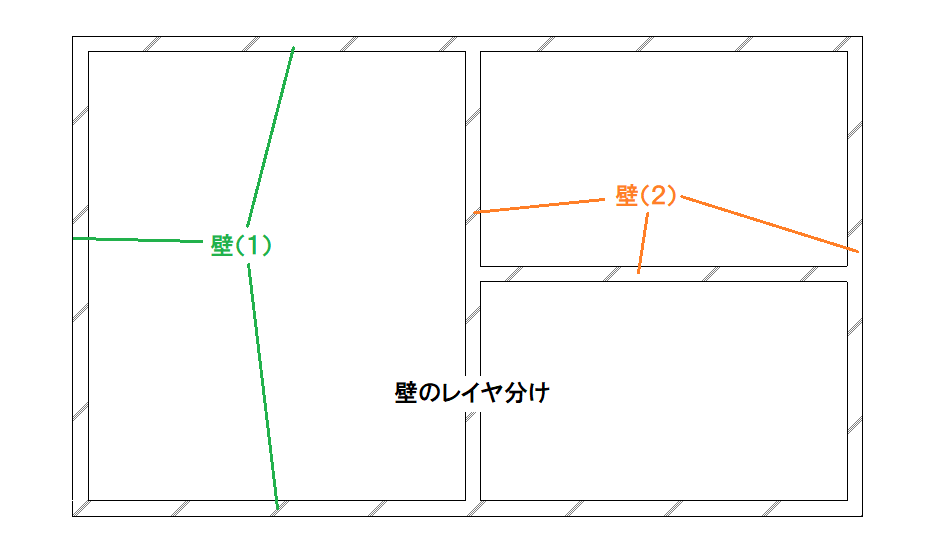

今回は例として、２つのレイヤーで分類分けした壁の塗りつぶしを変更します。
- [ドキュメントメニュー][表現の上書き][表現の上書きセット]を開きます。

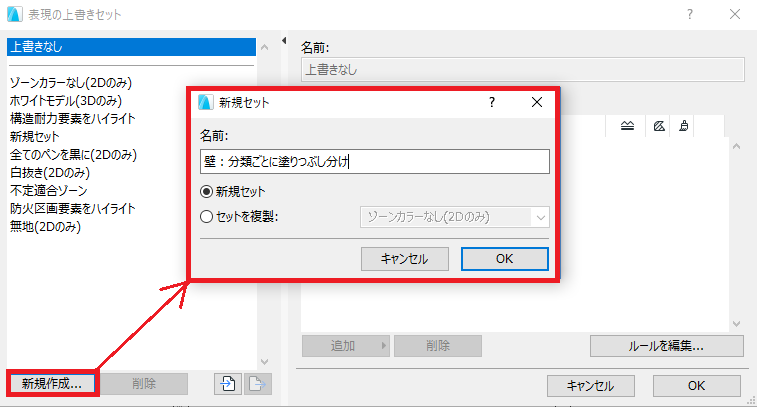

- 新規セットを作成します。
- [ルールを編集][新規作成]任意の名前を入力してルールを新規作成します。

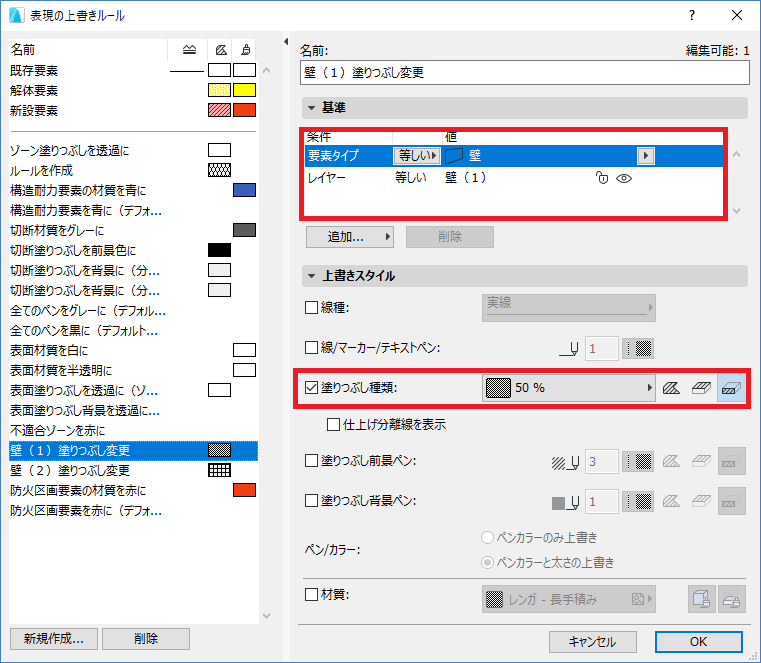

- 下記画像のようにルールを編集します。塗りつぶし種類で希望の塗りつぶしを選択します。
※今回は塗りつぶしのみを設定しますが、線種やカラー等の変更もここで可能です。
- 「壁（２）」のルールも同様に作成します。

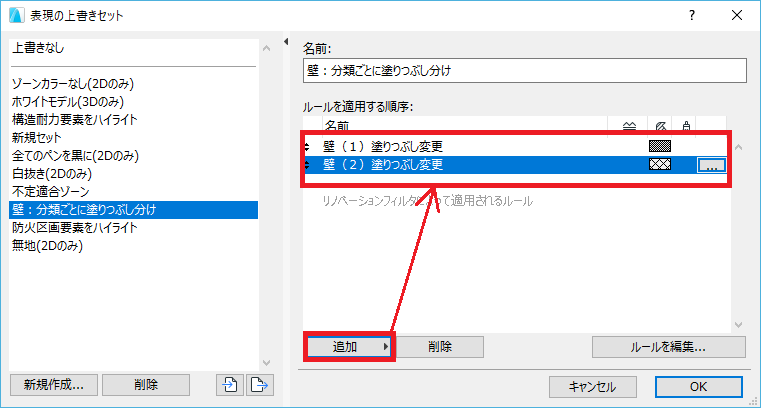

- [追加]から上記で作成したルールを追加して[OK]で閉じます。
結果

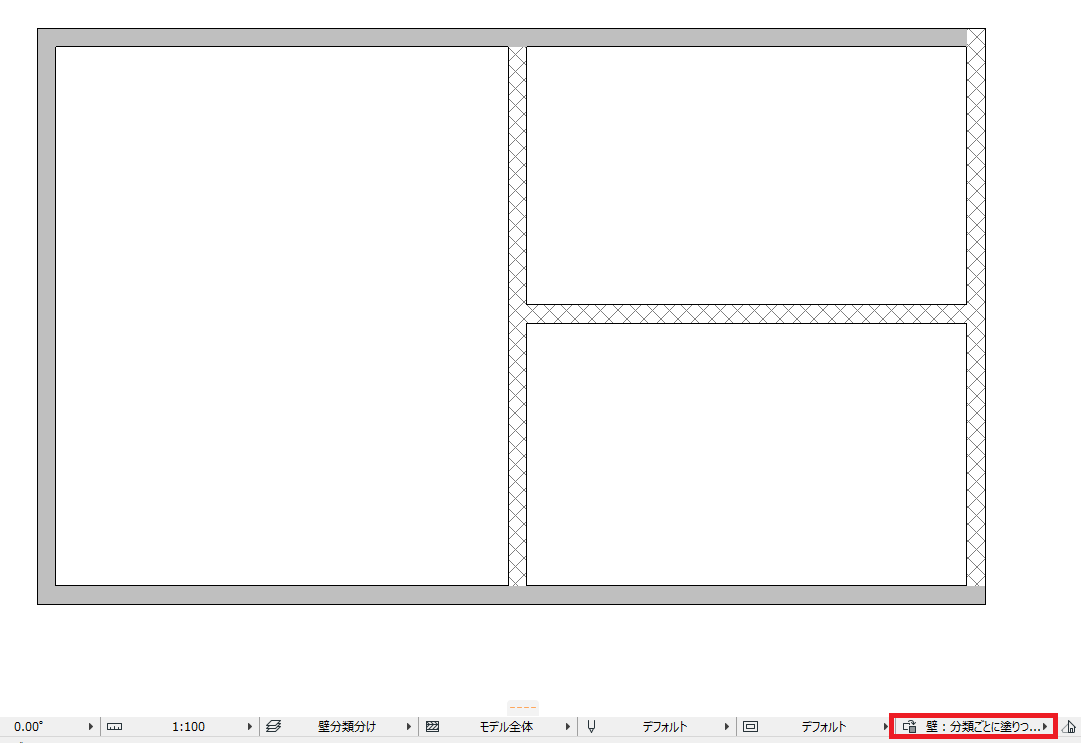

レイヤーごとに設定した塗りつぶし表現に変更できました。
例にあげた壁以外の要素やレイヤー以外の分類分けでも、
今回のように「表現の上書き」を使用して表現分けの設定が可能です。
