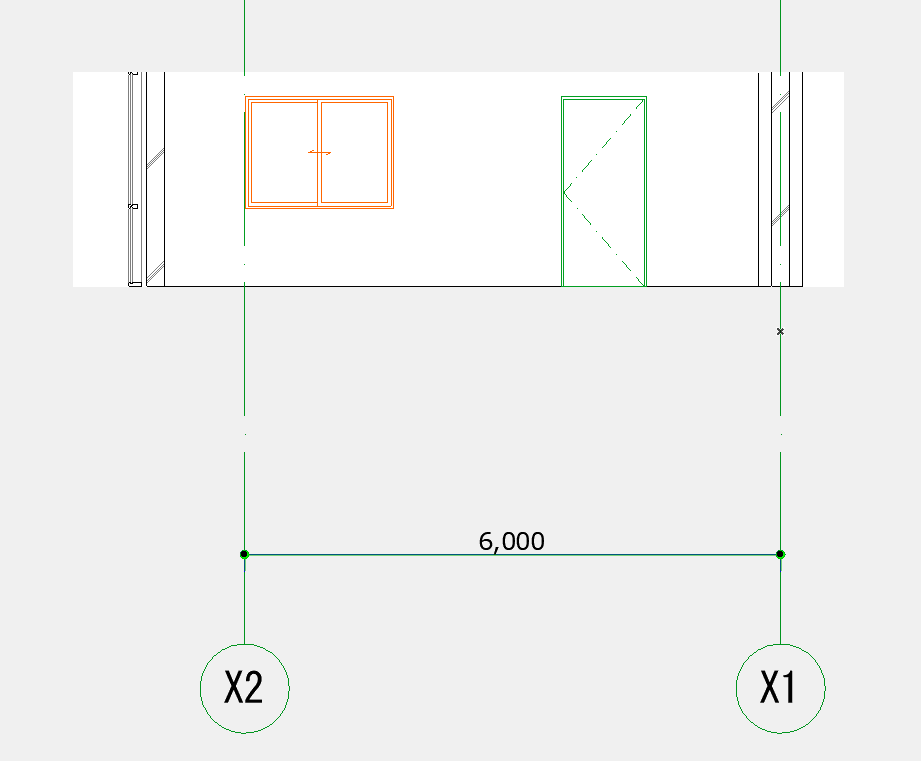

展開図で寸法線の間隔や通り芯マーカーの間隔を調整したい場合は
それぞれ下記の方法で行います。
【寸法線を移動する】
①展開図の寸法線をクリックして選択する
②右クリック⇒移動とコピー⇒移動をクリックし、移動する
※変更した設定は他の展開図にも反映されます。
【通り芯設定を変更する】

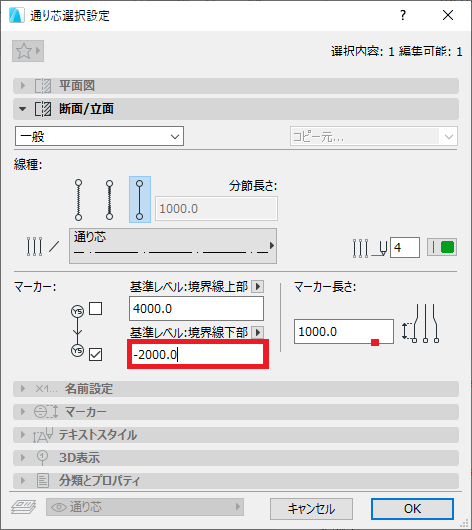

①通り芯を選択し、設定ダイアログを開く
②[断面/立面]内の「マーカー：基準レベル：境界線下部」の数値を変更する
例）-4000.0 ⇒ -2000.0 など
※変更した設定は他の図面（断面図や立面図）にも反映されます。
