複数のビューやレイアウトをまとめて出力する方法です。
今回は、作成した発行セットを出力する方法をご紹介します。
※PDF、DXF、DWGなどに出力する際にも使えます。
<関連記事>
■発行セットの作成方法：発行の流れ①：発行セットの作成
■発行セットの出力方法：発行の流れ③：PDF形式で発行（出力）
発行の流れ④：発行セットの印刷
BIMx Hyper-modelの作成方法
発行セット内の図面やレイアウトを個別に発行する
手順
例）DWG形式で出力したい場合
①出力時の保存方法や保存先を指定します。

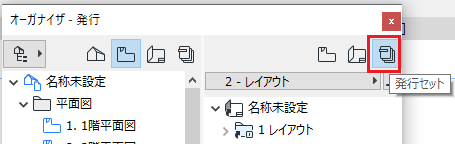

オーガナイザーを開き、右半分の画面上にあるアイコンで「発行セット」をクリックしてください。

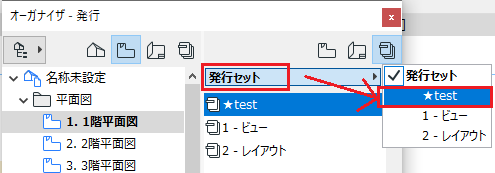

②「発行セット選択と管理」から、一番上の「発行セット」を選択します。

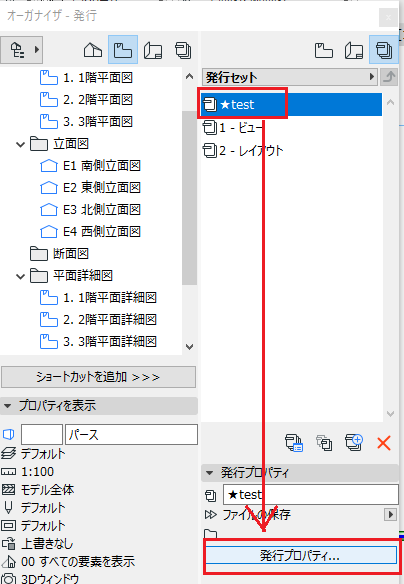

③該当の発行セットを選んだ状態で、[発行プロパティ]をクリックします。

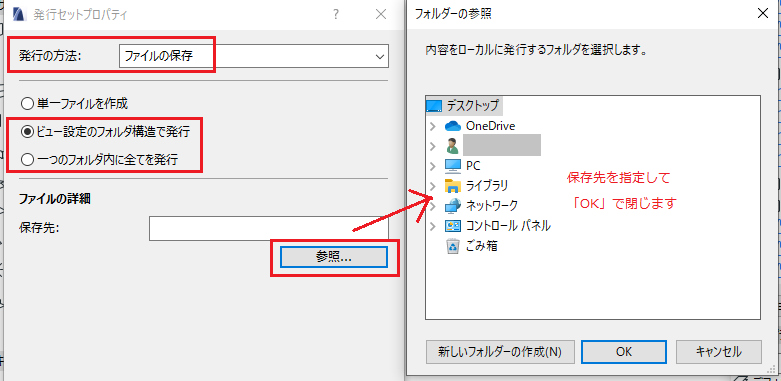

④「発行セットプロパティ」で以下のとおり設定し、ポップアップを閉じます。
・発行の方法：ファイルの保存
・[ビュー設定のフォルダ構造で発行]、または[一つのフォルダ内に全てを発行]
※[単一ファイルを作成]は、出力形式がBIMxまたはPDFに限定されます。
・保存先：[参照]＞保存先を指定

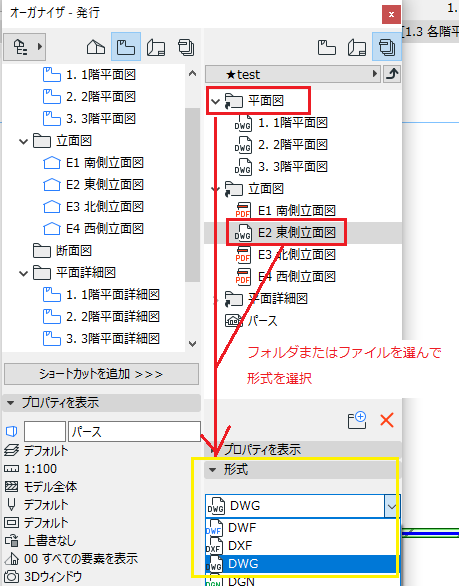

⑤出力形式をDWGに指定します。
まず、「発行セット選択と管理」から発行セットを選択します。
フォルダ、または図面を選んで、[形式]＞[DWG]を選択します。
・フォルダを選択：フォルダ内のファイルが全てDWG形式で出力される
・ファイルを選択：選んだファイルだけがDWG形式で出力される
※出力の細かい設定は「変換設定」から確認できます。

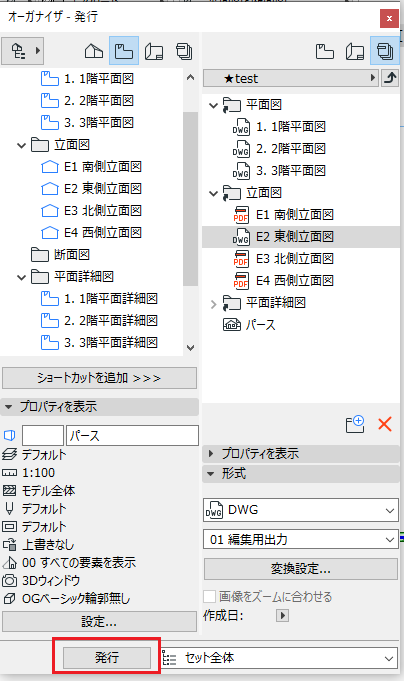

⑥「発行」をクリックすると出力が始まります。
