目的
ｒの壁（曲面の壁）を設置したが立面図でうまく表現できず、普通の壁に見えてしまう事はございませんでしょうか。
▼ｒの壁（曲面の壁）です。
手順
▼壁を矢印ツールで選択します。

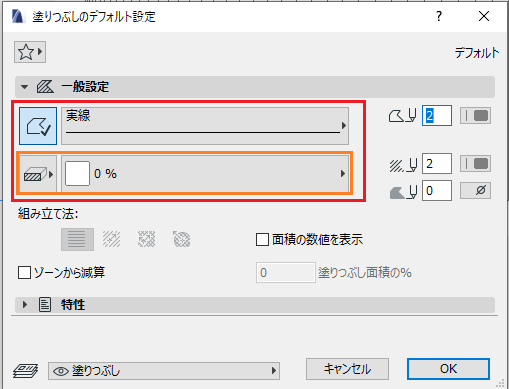

▼次に塗りつぶしツールにて設定を開きます。
（切断塗りつぶし）の ０％ に設定。⇒（ＯＫ）
▼壁を塗りつぶしツールで塗りつぶします。
一マスづつ（spaceキーを押しながら）マジックワンドで塗りつぶしてください。
▼この様にｒの表現ができました。
お試しください。
関連ナレッジ：立面図で材質の表現を反映させる方法。
