目的
梁を設置し、フロアラインから梁の下端までの距離を表示させたい時がございませんでしょうか。
手順
ラベルツールを使用し表示させることが出来ます。

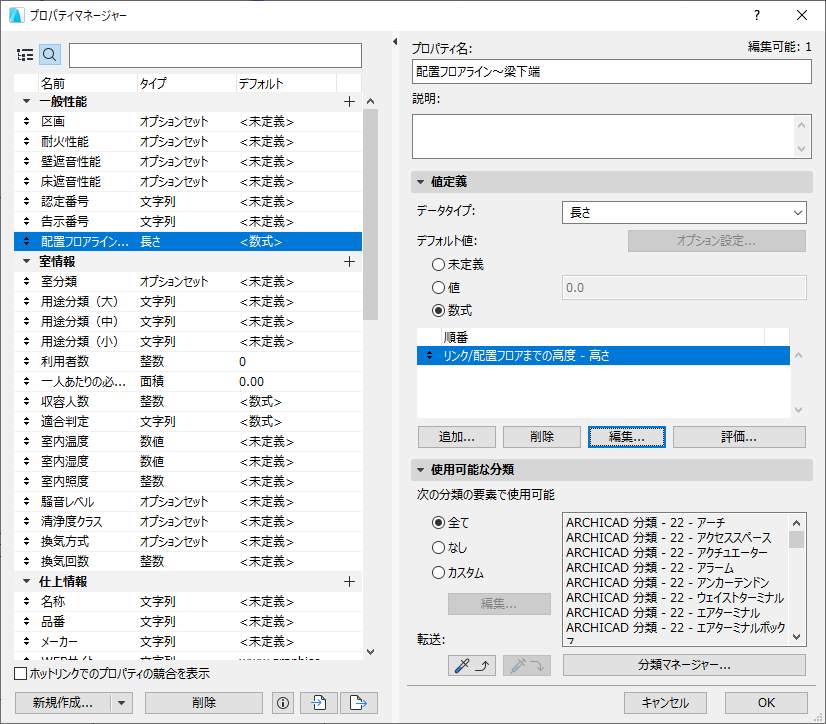

①オプションメニュー＞プロパティマネージャーを開きます。
②新規作成で、「プロパティ名」を入力、「データタイプ」を「長さ」に設定します。
③「デフォルト値」を「数式」として、「追加」をクリックします。
④「数式エディタ」が表示されるので、「パラメータとプロパティ」から項目を選択して
下記画像のような数式とします。
⑤「使用可能な分類を「全て」として「OK」で閉じます。

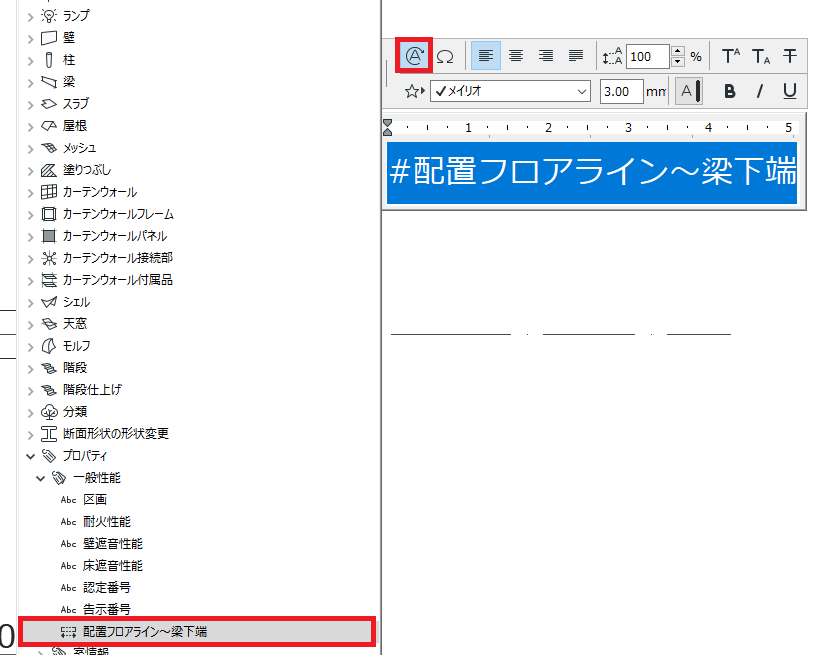

⑥テキストツールの「自動テキスト」で作成したプロパティを入力し、ラベルを作成します。
※ラベル作成方法はこちらを参照してください。>>オリジナルラベルの作成方法

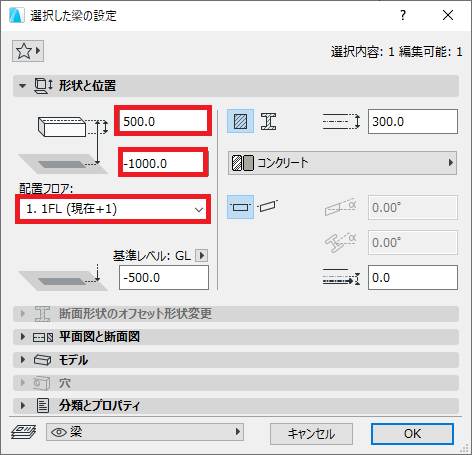

⑦作成したラベルを配置すると、要素の配置フロア～下端までの距離が表示できます。
この様になります。お試しください。
