目的
立面図や展開図で建具を開表示にしたい事はありませんでしょうか。
立面図や展開図で建具を開表示は出来ません。
ですので代替え案として3Dドキュメントで作成する方法をご案内致します。
手順
例）下記の様に部屋に椅子を配置し、ドアが開いて奥の椅子が見えるようにします。

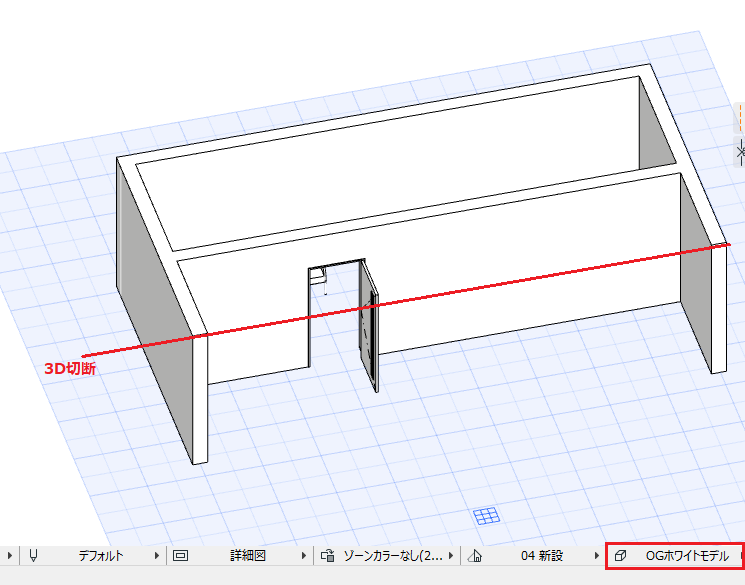

3D表示にて、3D切断を使い断面を作成。（3D表示はOGホワイトモデル）

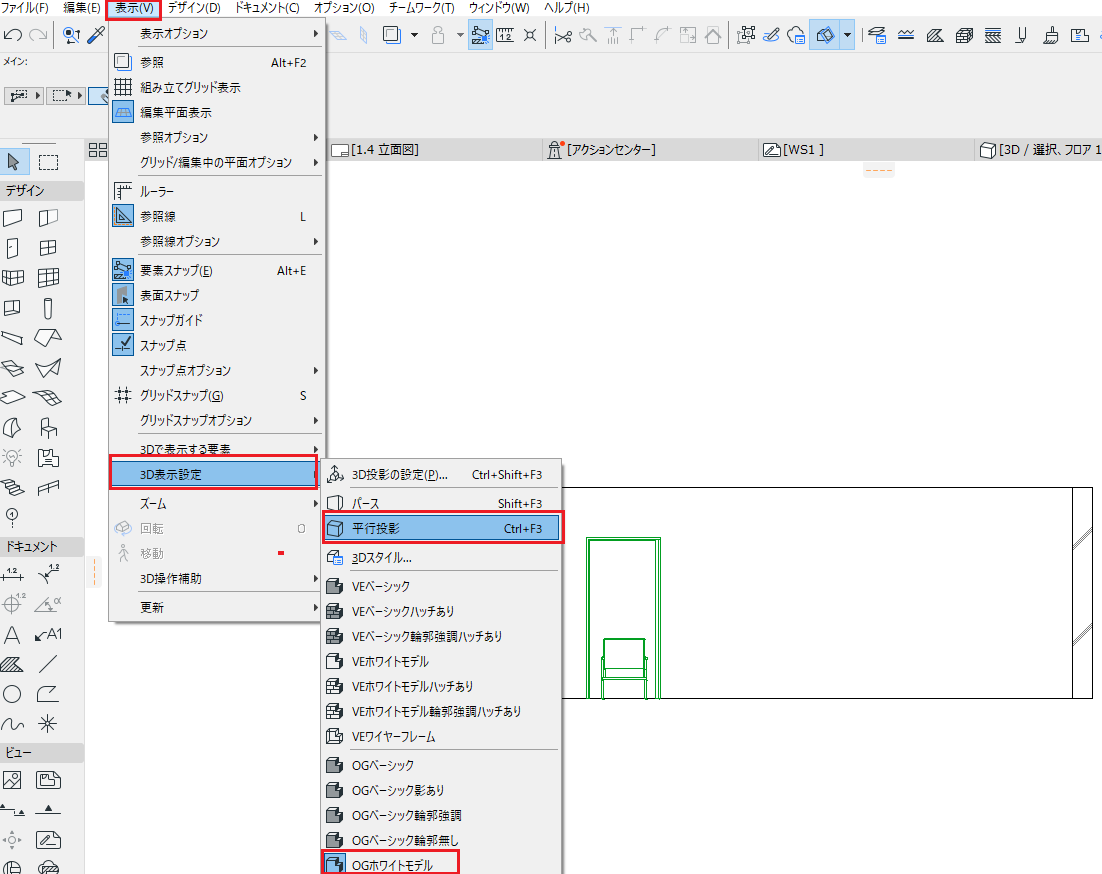

3D表示設定を、（平行投影）に変更します。

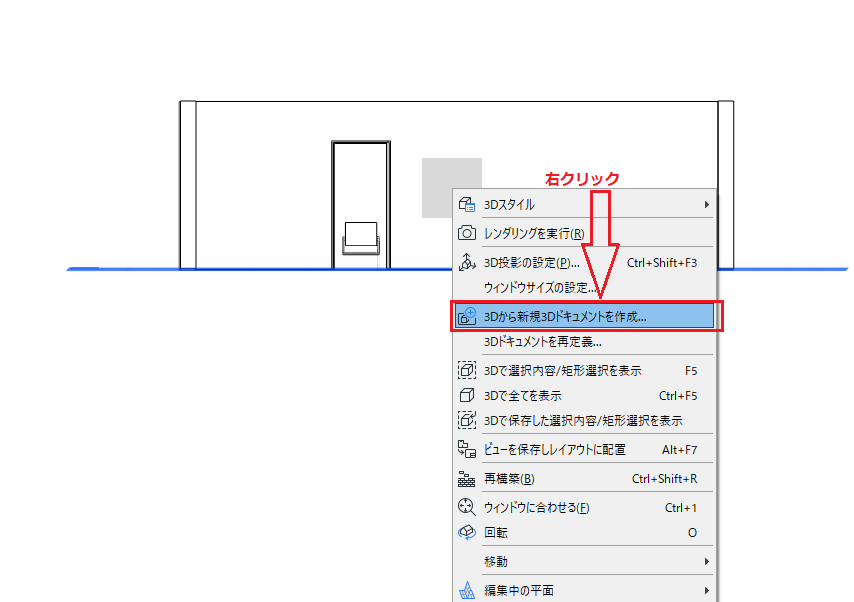

平行投影後に、画面（右クリック）⇒（3Dから新規3Dドキュメントを作成・・）を選択。
3Dドキュメントが作成されました。
※3Dドキュメントに寸法表示させるにはワークシートにて寸法作成してください。
