現象

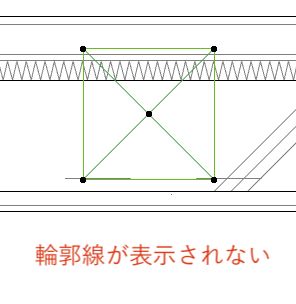

平面図で、壁の中にある柱の輪郭線が表示されない。
断面のシンボルだけが表示されている。
原因
ビルディングマテリアルの優先度が柱＜壁になっているためです。
解決方法

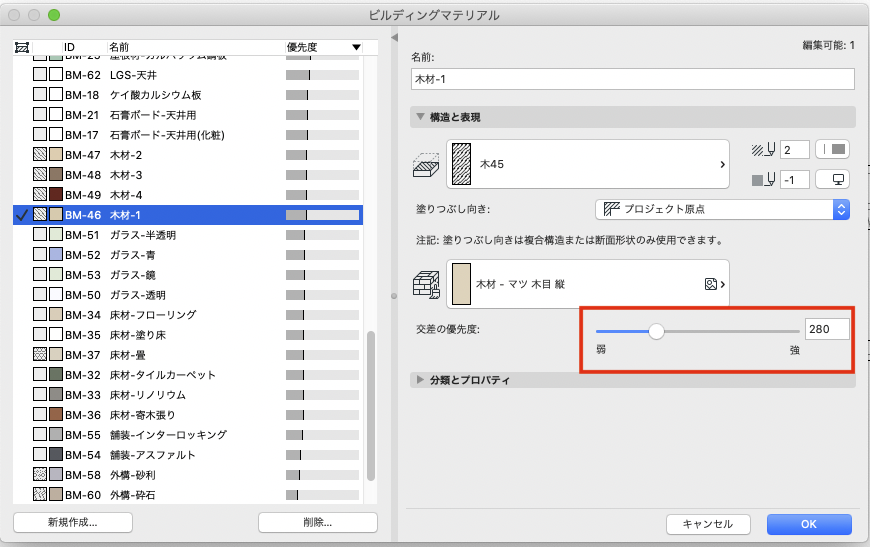

メニュー：オプション＞属性設定＞ビルディングマテリアル を開き、
柱のマテリアルの優先度を高くしてください。
結果
柱の輪郭が表示されました。
Tips
他の方法としては、レイヤー交差番号を変更することで輪郭を出すこともできます。
入力済みの要素を自動包絡しないように設定する方法 – GRAPHISOFTナレッジセンター
