目的
展開図では、前面に配置されたオブジェクトによって壁面上の要素が隠れて表示されない場合があります。この記事では、冷蔵庫の背面に配置されたコンセントを展開図に表示する方法を説明します。
この状態で展開図を作成すると、冷蔵庫の背後にあるコンセントは表示されません。
手順
- 冷蔵庫用の専用レイヤーを新規作成します。
メニューバー＞ドキュメント＞レイヤー＞レイヤー(モデルビュー)
※もしくは、クイックオプションバー＞レイヤー設定
- 「新規作成」をクリックし、新しいレイヤー名を入力して作成します。
- 冷蔵庫オブジェクトのレイヤーを、手順2で作成したレイヤーに変更します。
オブジェクト設定＞冷蔵庫＞レイヤー＞上記で作成した名前のレイヤーを選択＞OK

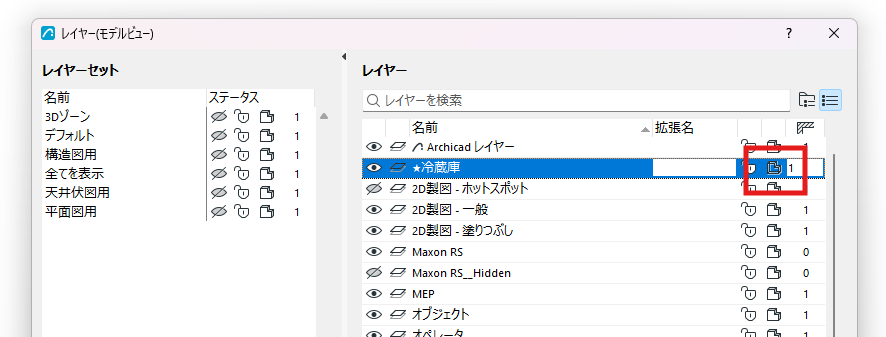

- 新規作した冷蔵庫をレイヤー設定でワイヤーフレームにします。
結果
展開図上で、冷蔵庫の背後にあるコンセントが表示されるようになります。
※レイヤー設定によっては、冷蔵庫とコンセントの表示が一部重なる場合があります。その場合は、2Dツールで図面を補足修正してください。
