説明
立面図や展開図で、材質に設定した表面塗りつぶしを表示したい場合は、［材質 - 表面塗りつぶし前景］を有効にします。
この設定を有効にすると、各材質属性に設定された表面塗りつぶしが立面図・展開図に表示されます。
補足： Archicad 24までは、立面図・展開図設定内に「3Dベクトルハッチング」という名称の設定がありました。Archicad 25以降では、［材質 - 表面塗りつぶし前景］に名称が変更されています。
手順

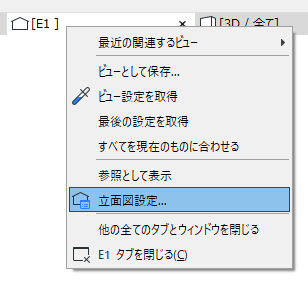

1. 立面図・展開図・断面図の設定を開く
対象の立面図、展開図、または断面図を選択し、設定ダイアログを開きます。

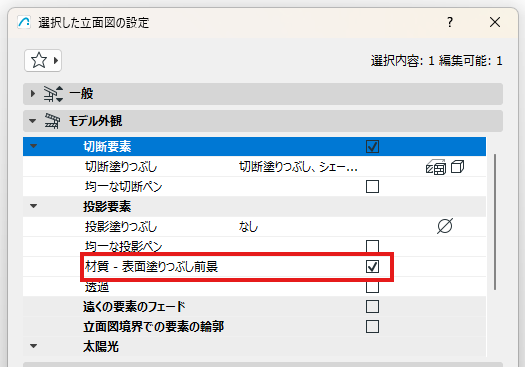

2. ［材質 - 表面塗りつぶし前景］を有効にする
［モデル外観］パネルで、［材質 - 表面塗りつぶし前景］を有効にします。
3. 表示を確認する
立面図・展開図を確認し、材質に設定された表面塗りつぶしが表示されていることを確認します。
参考記事：Archicad ヘルプ - モデル外観（断面図タイプのビュー）
