展開図や立面図で角がR形状になっている柱などを輪郭の単線で表示したい

質問

角がR形状になっている柱などを輪郭の単線のみで表示したい。

説明

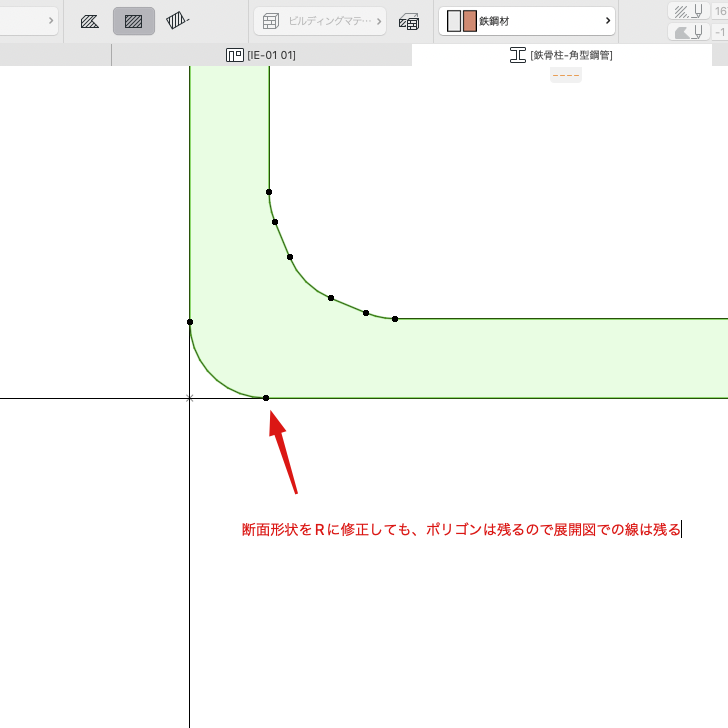

断面形状をRの面取りにしてもポリゴンが残るため、展開図や立面図でのR形状の線の表示は残ってしまいます。

対処としてましては、２Dツールで修正が必要です。
●ホワイトの線（背景色）で上から加筆する
●ワークシートにコピーペーストし不要な線を削除。ワークシートでの柱のレイヤーを変更。
　展開図にて柱のレイヤーを非表示にし、ワークシートの柱をペースト。
