目的

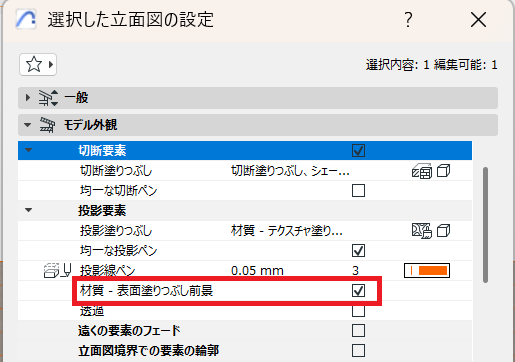

立面図・断面図で「材質-表面塗りつぶし前景」にチェックを入れた時の塗りつぶしの基点を変更する方法についてです。
説明
3Dにてテクスチャ原点を変更しますと、立面図・断面図で連動して変更されます。
※3Dテクスチャと表面塗りつぶし前景の模様位置が合っていなくても、こちらの方法で基点を変更すると連動して移動します。
■3Dテクスチャと立面図・断面図の表面塗りつぶし前景が統一されていない場合
立面図断面図の表面塗りつぶし前景の変更は、
オプション＞属性設定＞材質＞表面塗りつぶし前景を変更していただければ変更可能です。
合う塗りつぶし前景が無い場合は、塗りつぶし自体のサイズ調整や新規作成を行ってください。
▶タイルのサイズから材質を作成する方法。 – GRAPHISOFTナレッジセンター
■3Dテクスチャと立面図・断面図の表面塗りつぶし前景を合わせない場合
表面塗りつぶし前景基点のみを指定し変更することはできかねますので、

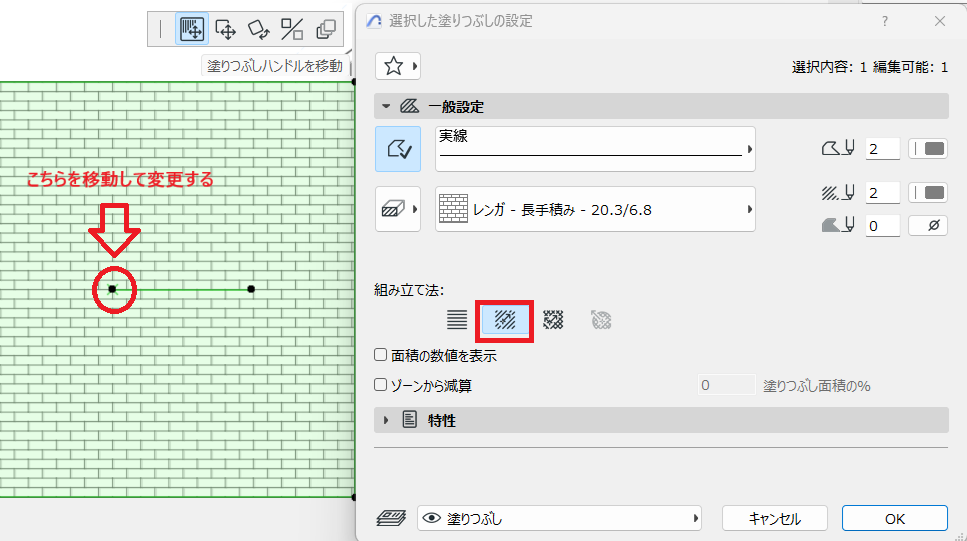

表面塗りつぶし前景の編集ではなく塗りつぶしツールを別途配置してご対応ください。
塗りつぶしの設定（塗りつぶし制御点）
