質問
レイヤーセットが増えすぎてしまい、必要/不要なレイヤーセットがわからなくなり管理に困っています。
① 既に作成してあるレイヤーセットを確認をせずに削除してしまうと不具合の恐れがあるのでしょうか？
② レイヤーセットの整理を行う場合、どのレイヤーセットがビューに使用されているか調べる方法はありますか？
回答
① ビュー登録で使用されているレイヤーセットを削除した場合は、
ビュー設定のレイヤーセットが欠落状態になりビューの再現ができなくなってしまいます。
② どのレイヤーセットがビューに使用されているか調べる方法があります。
プロジェクトナビゲーターの中のプロジェクトインデックス＞ビューリストを開くとビュー登録された図面のレイヤーセットが一覧でご確 認いただけます。
手順
ビューに使用されているレイヤーセットを調べる方法

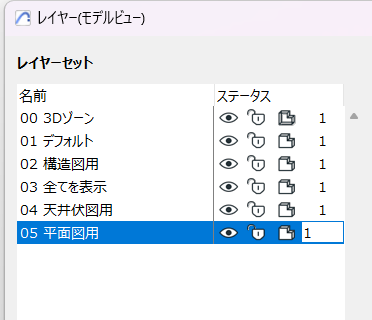

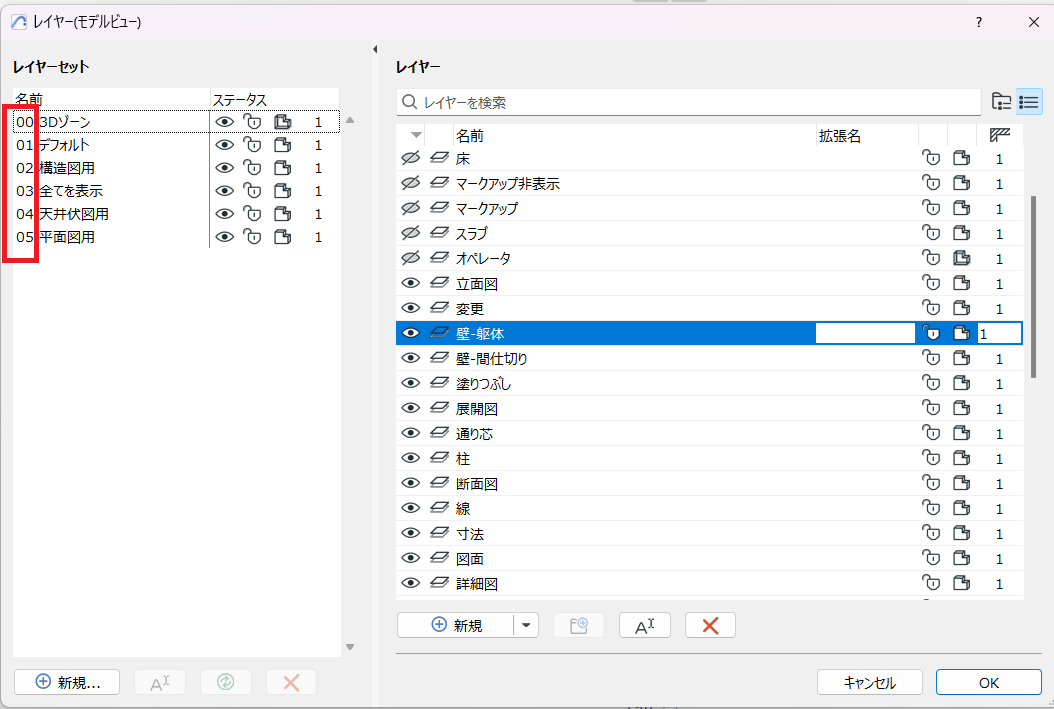

1．作成されたレイヤーセットの名前の頭に通し番号を付けておくとわかりやすいです。

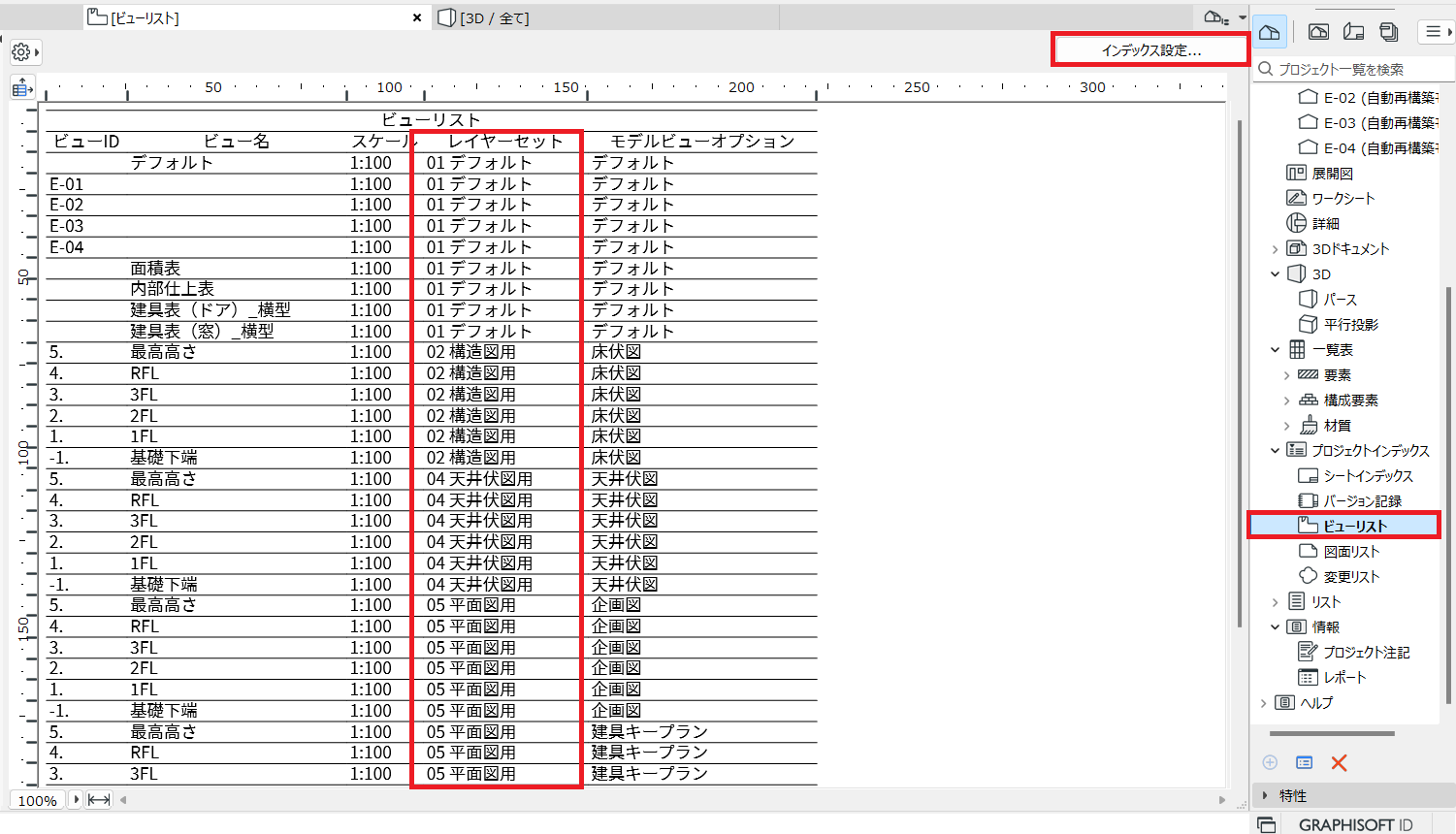

２．プロジェクトインデックス＞ビューリスト

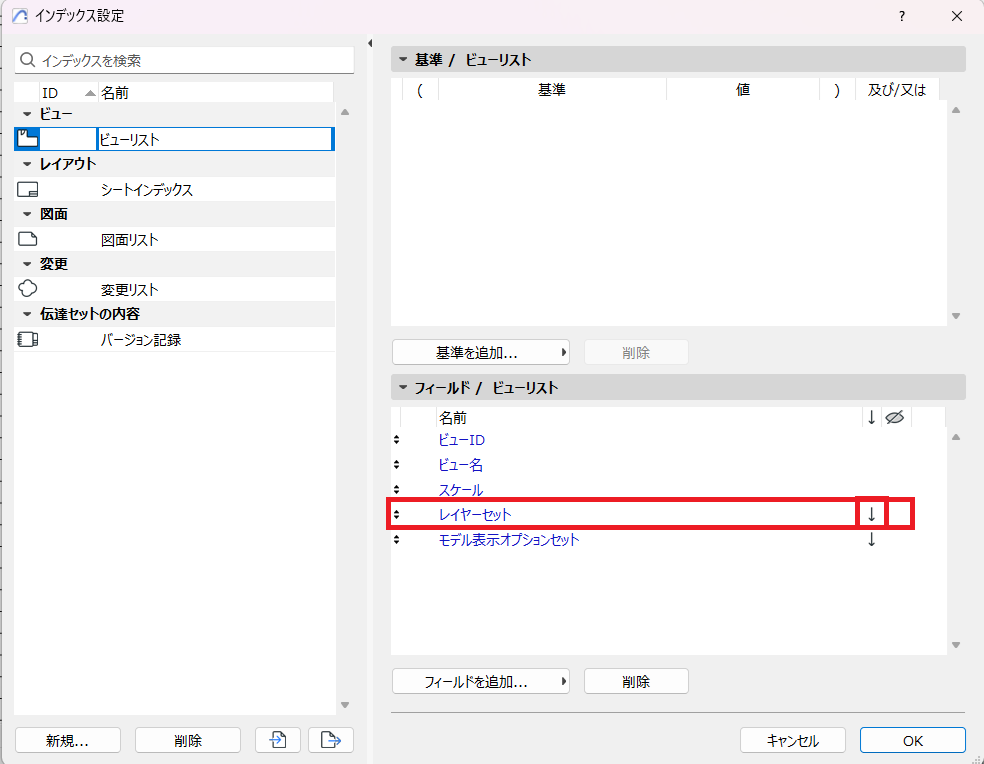

インデックス設定を開き、レイヤーセットのフィールドを昇順/降順で並べ替えます。
結果
ビューで使用されているレイヤーセットが、昇順/降順でレイヤーセットが表示されます。
既存のレイヤーセットとビューリストのレイヤーセットを見比べることによって、使用していないレイヤーセットを発見することが可能です。
