問題
レイアウト上に配置された平面図のビューを 図面 として使用している場合、 更新 または図面へのリンク機能を使用すると、 図面枠 内でのプランの位置が変わってしまいます。
解決方法
図面を手動で再配置する手間を避けるには、以下の手順を行います。
- レイアウトに移動して、配置された図面を選択します。

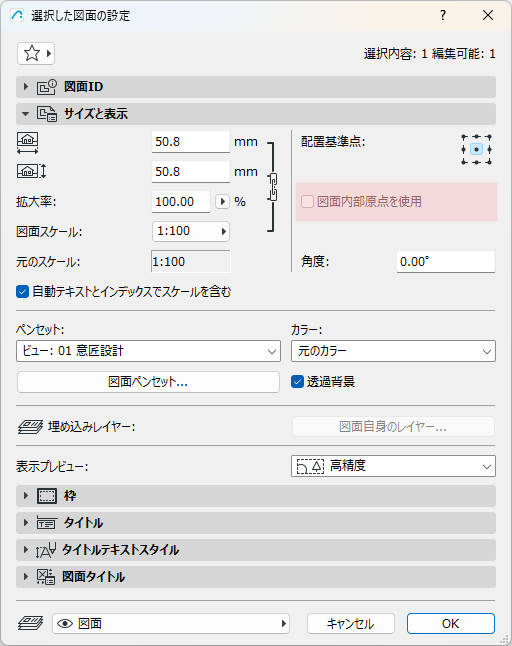

- 図面設定を開きます。
- サイズと表示タブを展開します。
- 基準点の下で、図面の内部原点を基準として使用の横にあるボックスをクリックします。
- OKをクリックします。
- 枠内でプランを再配置します。
これで、別のフロアのビューにこの図面を更新または再リンクするたびに、配置位置が変わることはなくなります。
ヒント： プロジェクト全体でレイアウトの一貫性を保つには、レイアウトを複製（Ctrl/Cmd + ドラッグでレイアウトを複製）すると良いでしょう。これらの複製は、別のビューにリンクさせることができます。
