3Dドキュメントで斜めの寸法線が作成できません

問題

Archicadでアクソメのビューを使用して3Dドキュメントを作成し、注釈を追加したいと考えています。 しかし、斜めの辺に寸法線を追加する際に問題が発生します。

解決方法

この問題に対するいくつかの解決策は次のとおりです：

寸法ツールの図形作成法を変更する。

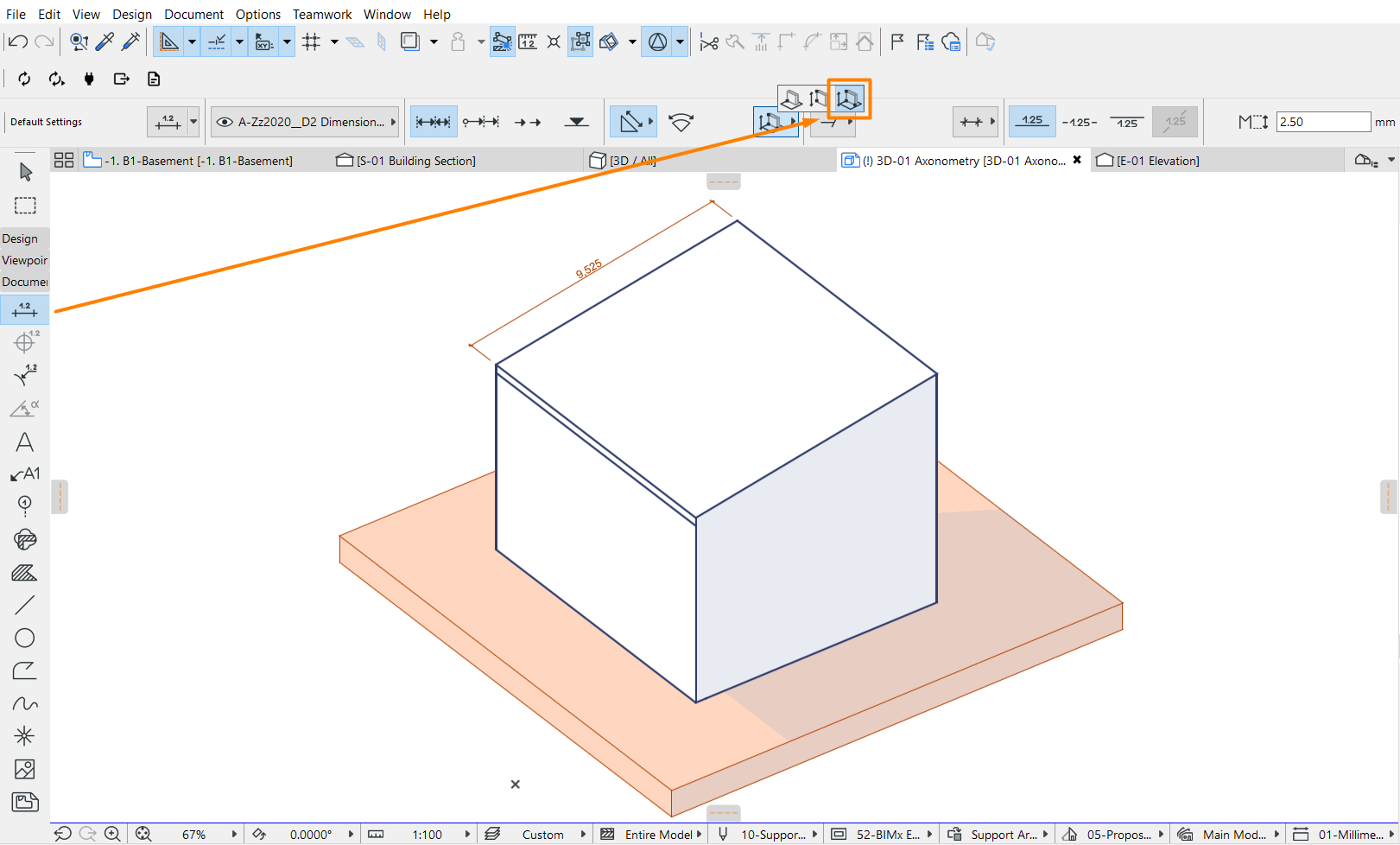

• 図形作成法 を 全ての方向に設定します： これにより、X、Y、Z軸に沿った方向だけでなく、任意の方向に寸法線を作成できます。

• 図形作成法 を 全ての面 に設定します： この設定を使用すると、任意の平面に沿って寸法を追加でき、複雑な3Dオブジェクトの寸法指定に柔軟性が増します。

寸法線を作成する際に正しい平面を選択する。

寸法ツールの設定を変更しても斜めの寸法線を作成できない場合は、次の手順に従っているか確認してください：

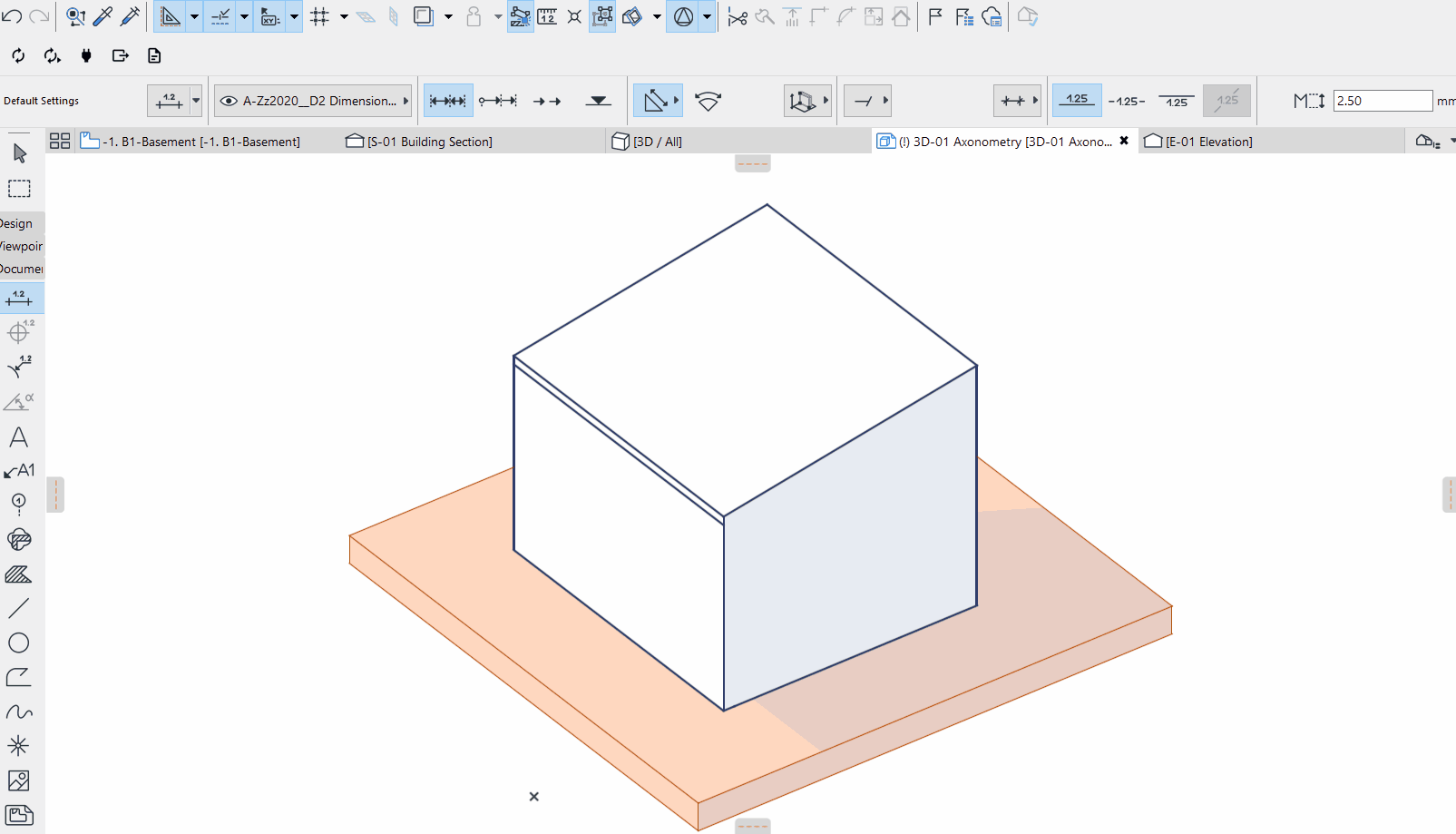

1. 測定したい距離のノードをクリックします。

2. 測定対象のオブジェクトの面の上にマウスを移動し、クリックします。 これにより、寸法線を配置する平面が確定されます。

3. その後、マウスを少し動かして寸法線のプレビューを表示します。

4. 最後にもう一度クリックして、希望する位置に寸法線を配置します。
