Description

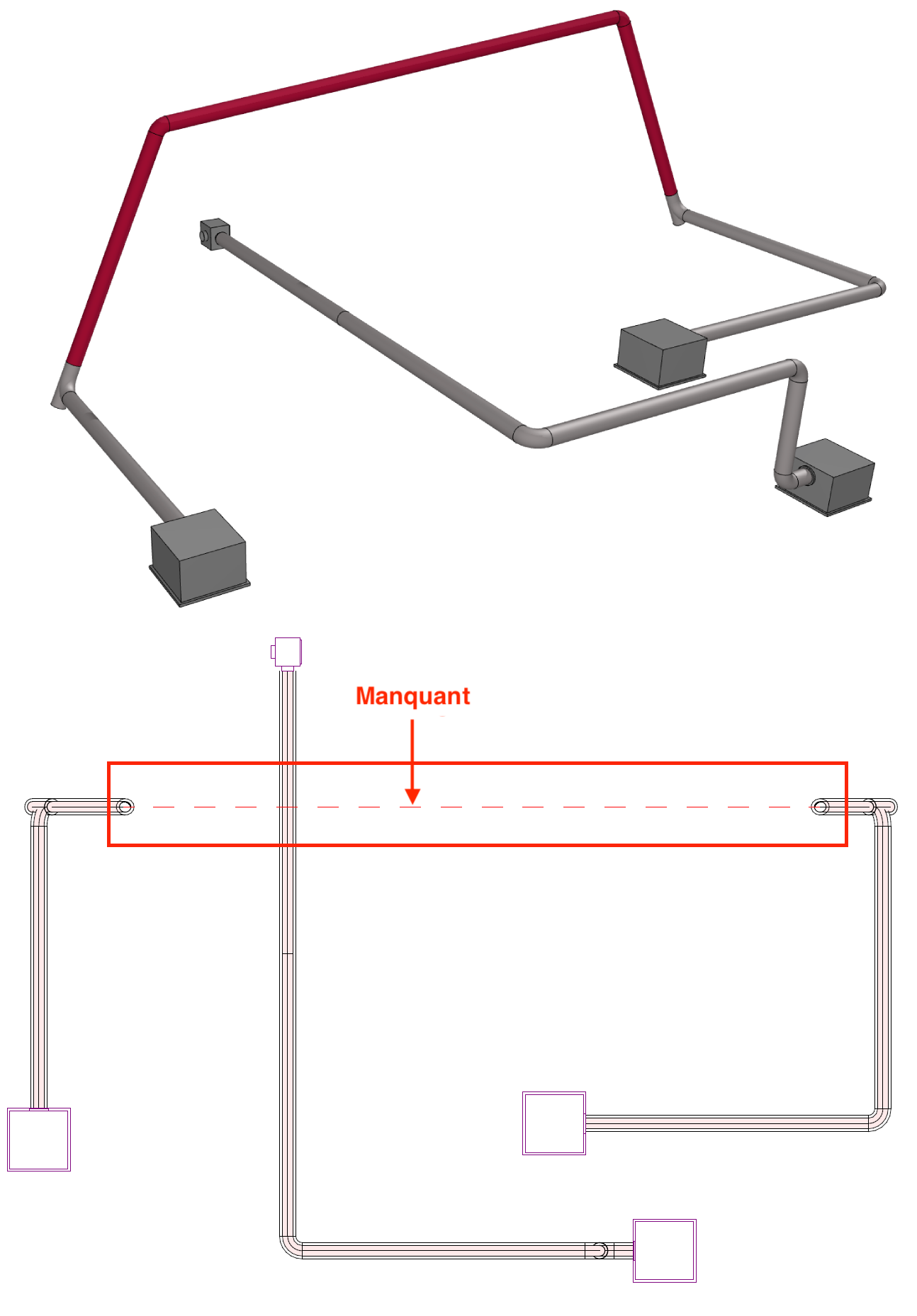

Dans Archicad, il peut arriver que les éléments de tuyauterie CVC inclinés ne s’affichent pas correctement en vue en plan ou disparaissent, tout en restant visibles en vue 3D et accessibles via leurs points de saisie. Ce comportement se produit généralement lorsque l’élévation de fin d’un tuyau dépasse une certaine hauteur.
Solution
Ce comportement est lié au paramètre par défaut Affichage en plan des éléments de tuyauterie, défini sur le mode Projeté. L’utilisation du mode Symbolique garantit un affichage en plan plus fiable des éléments de tuyauterie inclinés.

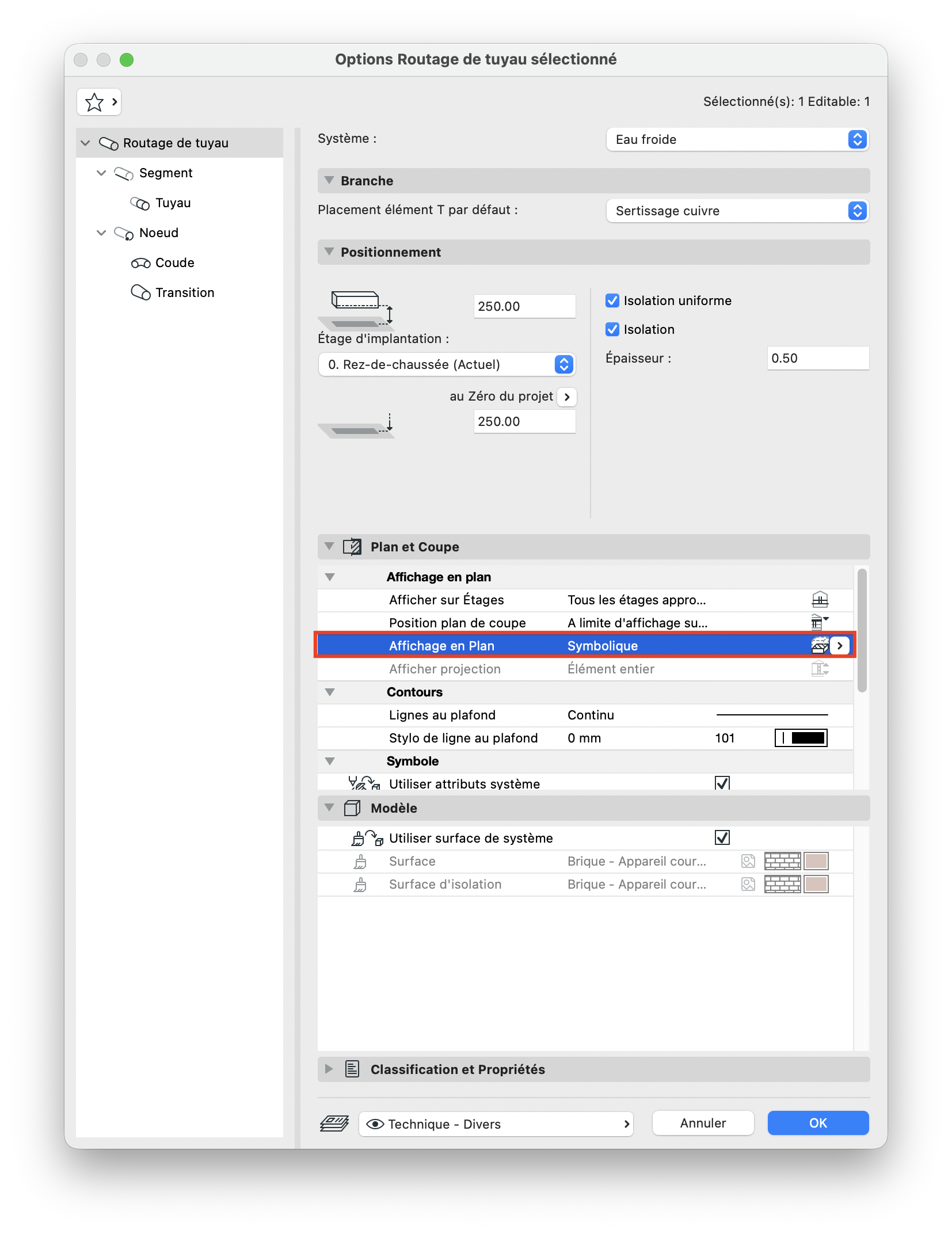

- Sélectionner les éléments de tuyauterie concernés en vue en plan.
- Ouvrir la boîte de dialogue des Options Routage de tuyau sélectionné.
- Accéder à Routage de tuyau / Plan et coupe / Affichage en plan.

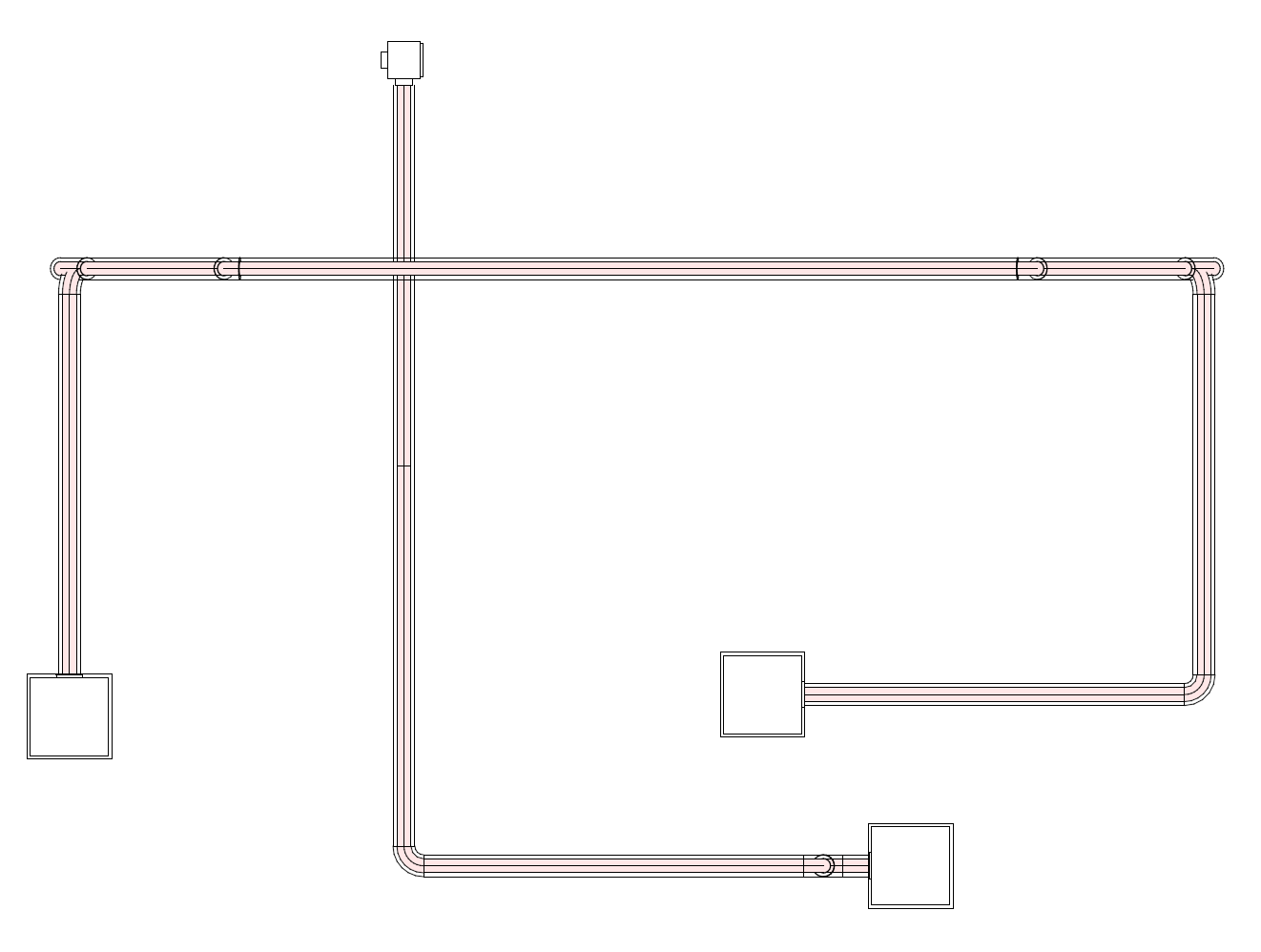

- Modifier le paramètre Affichage en plan et passer de Projeté à Symbolique.
Valider les changements en cliquant sur OK.
Remarque : les coudes et raccords de tuyauterie peuvent ne pas comporter le paramètre Affichage en plan et continueront d’utiliser leurs méthodes d’affichage par défaut.
