Description

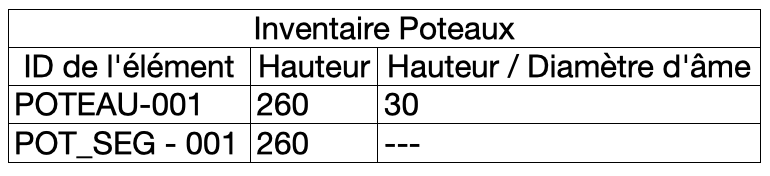

Lors de l’ouverture d’une Nomenclature interactive listant des poteaux, chaque poteau apparaît plusieurs fois dans la nomenclature. Des lignes en double sont visibles pour un même poteau, alors qu’un seul élément poteau existe dans le modèle.
Solution
Ce comportement peut se produire lorsque les critères des options de configuration de la nomenclature sont définis sans spécifier le Type d’élément, par exemple en utilisant uniquement le calque comme critère. Lorsqu’aucun type d’élément n’est défini, la nomenclature détecte à la fois les éléments Poteau et leurs sous-éléments associés Segment de poteau, en les listant séparément et en générant des lignes en double.
Remarque : Cela est similaire pour l'outil Poutre et les sous-éléments Segment de poutre.
L’ajout de Type d’élément = Poteau comme critère, en excluant Segment de poteau, limite la nomenclature aux éléments poteau eux-mêmes.
Suivre les étapes ci-dessous pour corriger la nomenclature :
- Ouvrir les Options Configuration avec l’une des méthodes suivantes :
- Aller à Documentation / Nomenclatures / Options Configuration.
- Cliquer sur Options Configuration depuis la fenêtre de nomenclature ouverte.
- Dans le Navigateur, effectuer un clic droit sur la nomenclature, puis choisir Options Configuration
- Dans le panneau de gauche, sélectionner la nomenclature des poteaux à corriger.

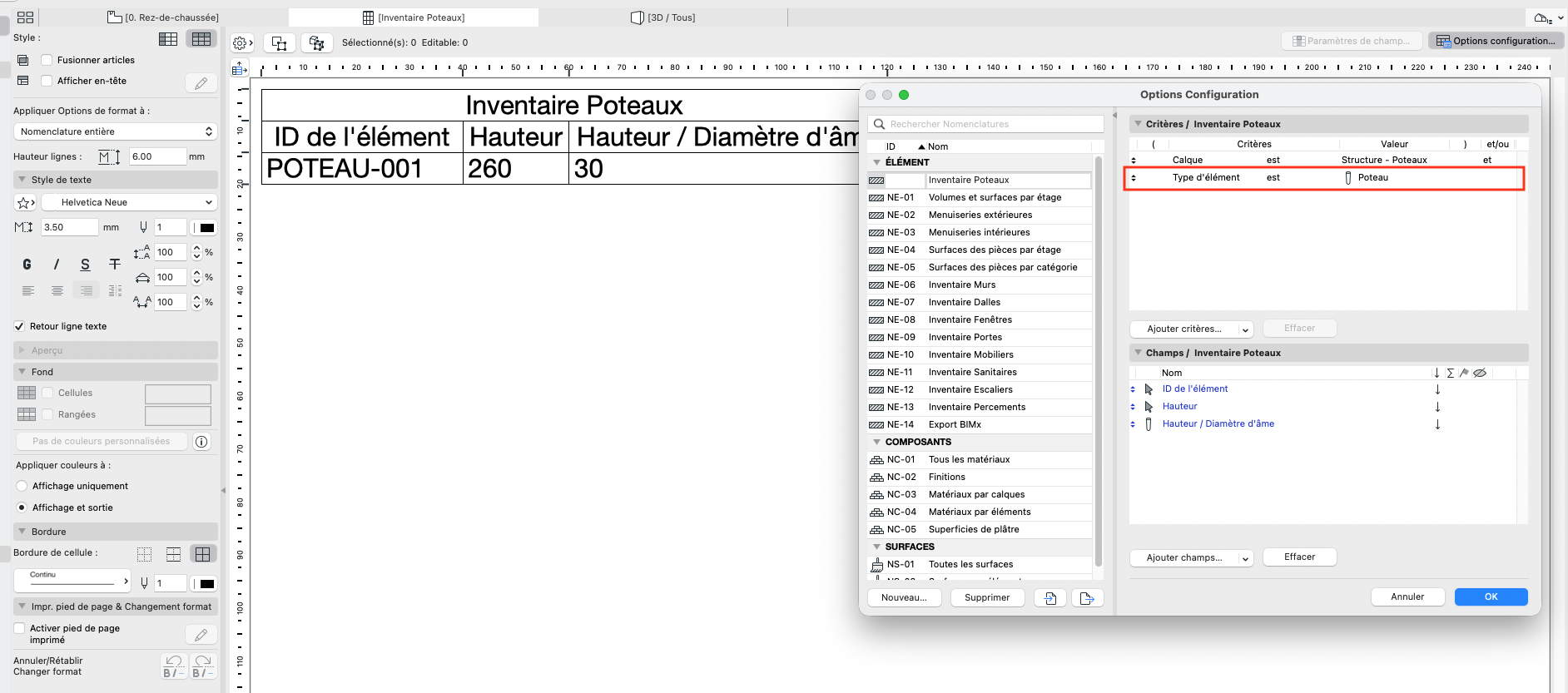

- Cliquer sur Ajouter critères, puis sélectionner Type d’élément dans la liste des paramètres.
-
Définir la valeur du critère Type d’élément sur Poteau.
- Vérifier que Segment de poteau n’est pas présent dans la liste des critères. S’il est présent, le sélectionner et cliquer sur Effacer.
- Cliquer sur OK pour fermer les Options configuration et appliquer les modifications.
-

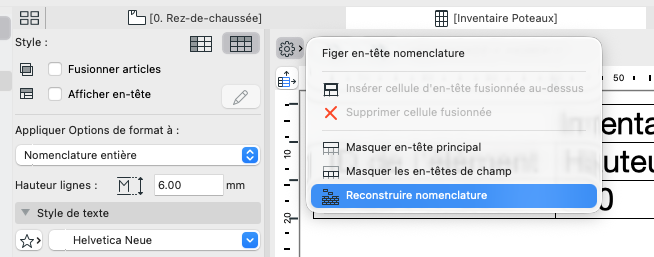

Revenir à la fenêtre de nomenclature. Si celle-ci ne se met pas à jour automatiquement, cliquer sur la roue crantée et sélectionner Reconstruire nomenclature.
