Description
Les murs n’apparaissent pas dans la vue du plan d’étage bien qu’ils soient visibles dans la vue 3D et configurés pour s’afficher sur l’étage principal. Cela concerne généralement les murs de fondation ou les murs positionnés à des hauteurs différentes de la structure principale du bâtiment.
Solution
Voici une liste d’options à vérifier :
Ajuster les options du plan de coupe du plan d’étage
Aller dans Documentation / Plan de coupe de l'étage...

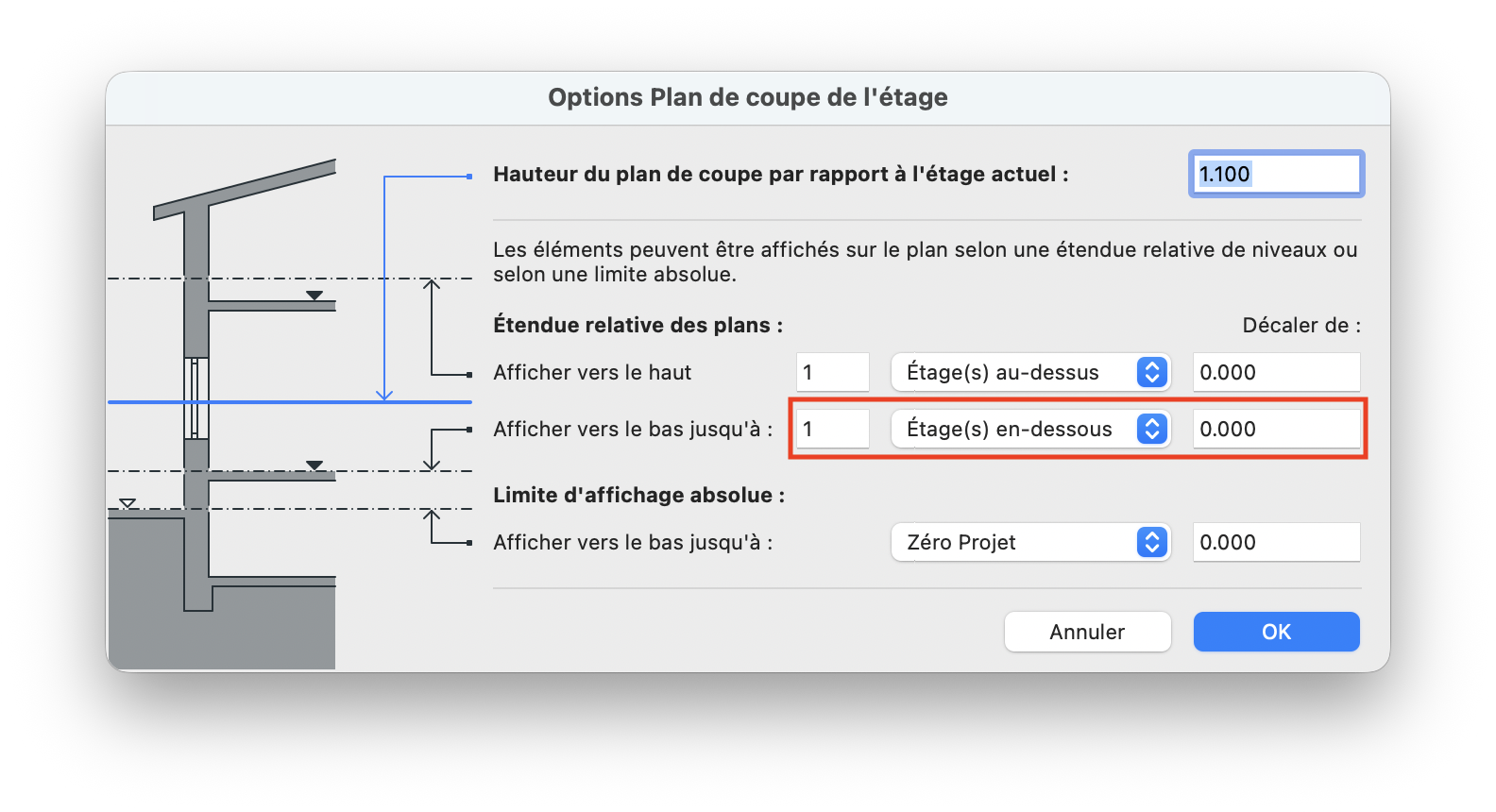

Dans la boîte de dialogue Options Plan de coupe de l’étage, ajuster la valeur Hauteur du plan de coupe par rapport à l’étage actuel.
Pour les murs situés en dessous du plan de coupe standard, augmenter la valeur de décalage afin de s’assurer que le plan de coupe intersecte bien les murs.
Pour les murs de fondation sur des sites en pente, il peut être nécessaire de définir une valeur de décalage spécifique correspondant à la hauteur du mur.
Cliquer sur OK pour appliquer les modifications.
Enregistrer ces paramètres de vue en cliquant avec le bouton droit sur le nom de la vue dans l’onglet Vue ou la carte des vues, puis en choisissant l’option Redéfinir avec les réglages actuels de la fenêtre.
Vérifier les options d’affichage des murs sur le plan d’étage
Sélectionner les murs manquants dans une vue 3D ou une vue en coupe.
Ouvrir les options de sélection des murs (clic droit ou raccourci Ctrl/Cmd + T).
Développer le panneau Plan d’étage et coupe.
Sous Affichage sur plan d’étage, vérifier que l’option est appropriée :
Choisir Projeter avec partie haute.
Sélectionner Coupe symbolique.
Sous Afficher sur les étages, s’assurer que l’option correspond aux besoins du projet :
Tous les étages concernés.
Étages principaux uniquement.
Vérifier les options du filtre de rénovation
Vérifier le Filtre de rénovation actif dans les options de la vue.
Vérifier que les murs manquants ont l'État de rénovation approprié.
S’assurer que le filtre de rénovation actif inclut le statut de rénovation des murs manquants.
Si nécessaire, ajuster le filtre de rénovation ou réattribuer le statut de rénovation aux murs.
Vérifier les options des variantes
Aller dans Fenêtre / Palettes / Palette Variante
Vérifier que la bonne Variante est visible dans la vue actuelle.
Vérifier que les murs manquants sont affectés à la Variante active.
Si les murs appartiennent à une autre variante, mettre à jour la Combinaison de Variantes ou réassocier les murs à la variante actuelle.
