Le chambranle extérieur d'une fenêtre ou d'une porte n'est pas positionné correctement

Description

Le chambranle extérieur est déplacé car l'ébrasure n'est pas affichée :

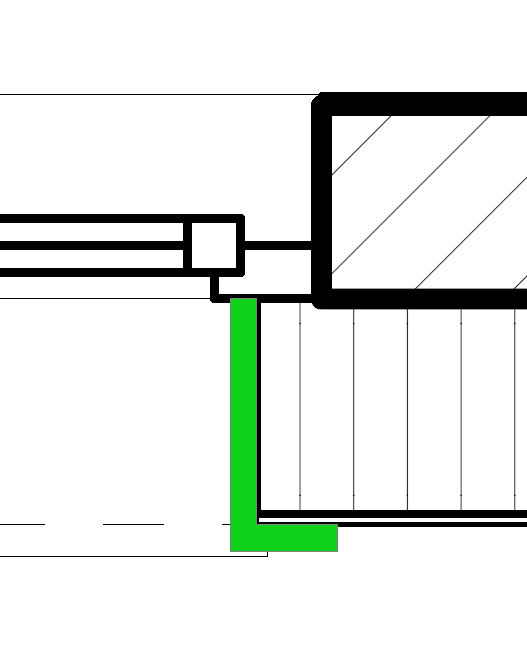

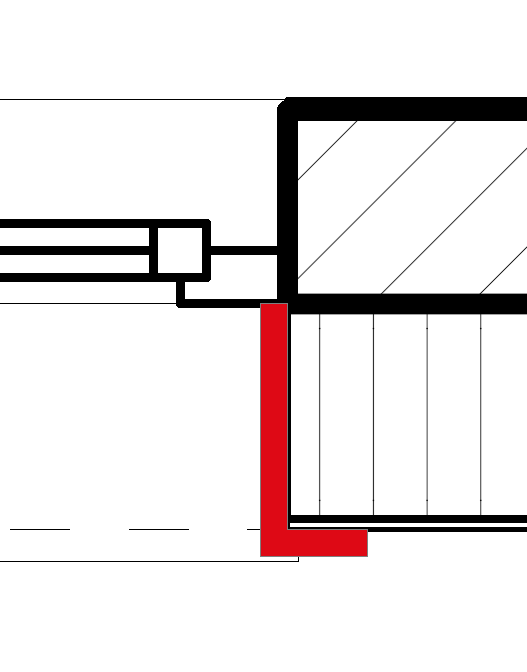

Avant	Après

Lorsque l’option Ebrasure est désactivée dans les Options vue modèle, le retour du mur est supprimé en 2D. Le chambranle n'a pas sa bonne position, car l'ébrasure n'est pas affichée.

Solution

Activer l’option Chambranle dans l’onglet Niveau de détail des symboles de portes et fenêtres des Options vue modèle.

Étapes :

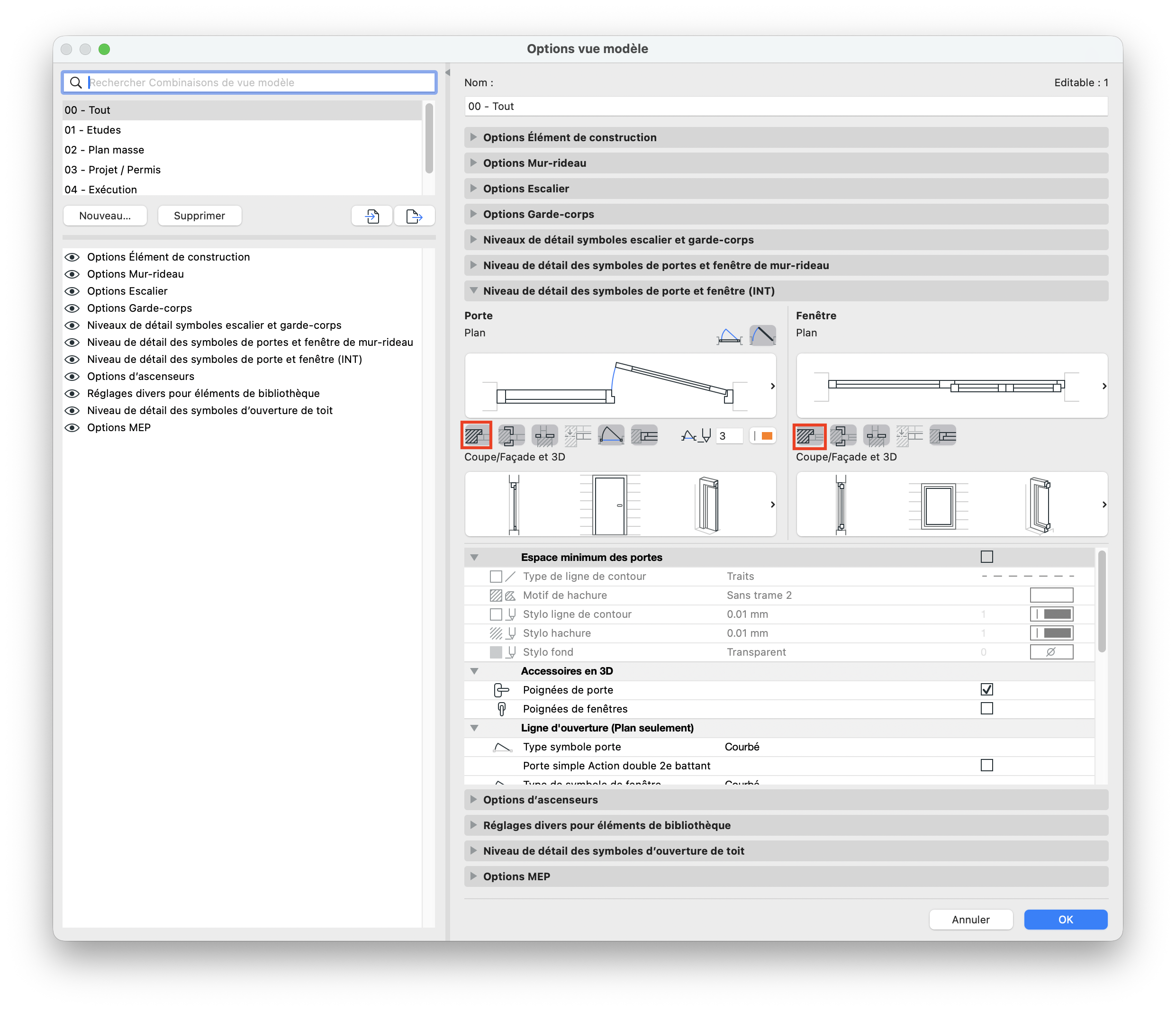

1. Aller dans Documentation / Vue modèle / Options vue modèle…
2. Sélectionner la Combinaison de vue modèle souhaitée.
3. Ouvrir l’onglet Niveau de détail des symboles de portes et fenêtres.
4. Activer le bouton Ebrasure.
5. Cliquer sur OK pour appliquer les modifications.
