Description
En fonction de la manière dont le modèle intersecte le plan de coupe de l’étage, les portes et fenêtres peuvent ne pas apparaître dans les murs. D’autres paramètres, tels que les options d’affichage des murs ou les filtres de rénovation, peuvent également influencer ce comportement.
Solution
Affichage en plan
Vérifier que les réglages corrects sont appliqués pour les portes et fenêtres dans les paramètres d’élément, sous Affichage en plan.
Voir les illustrations ci‑dessous pour différentes combinaisons et conditions :

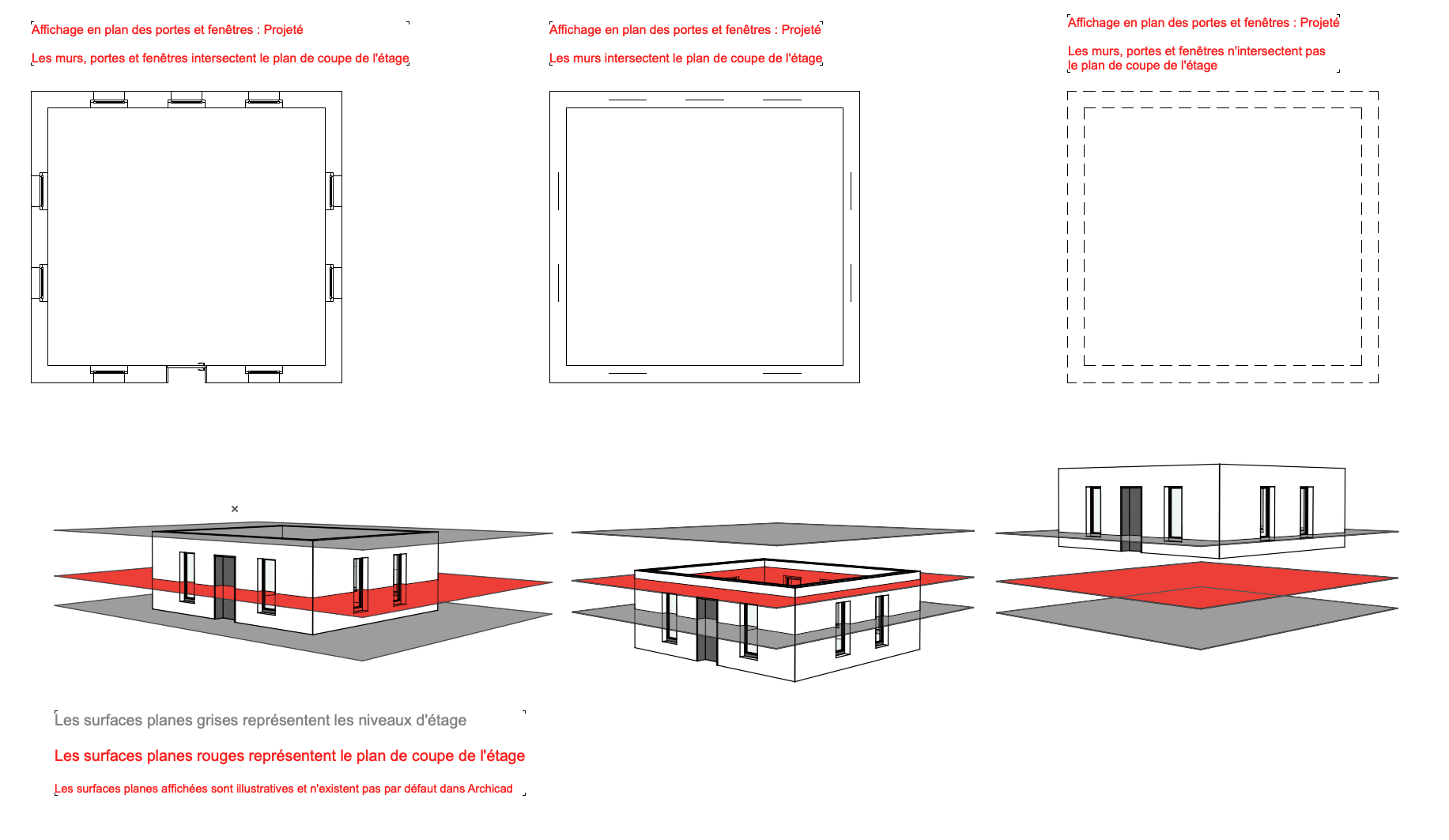

Affichage en plan d’étage des portes et fenêtres : Projeté

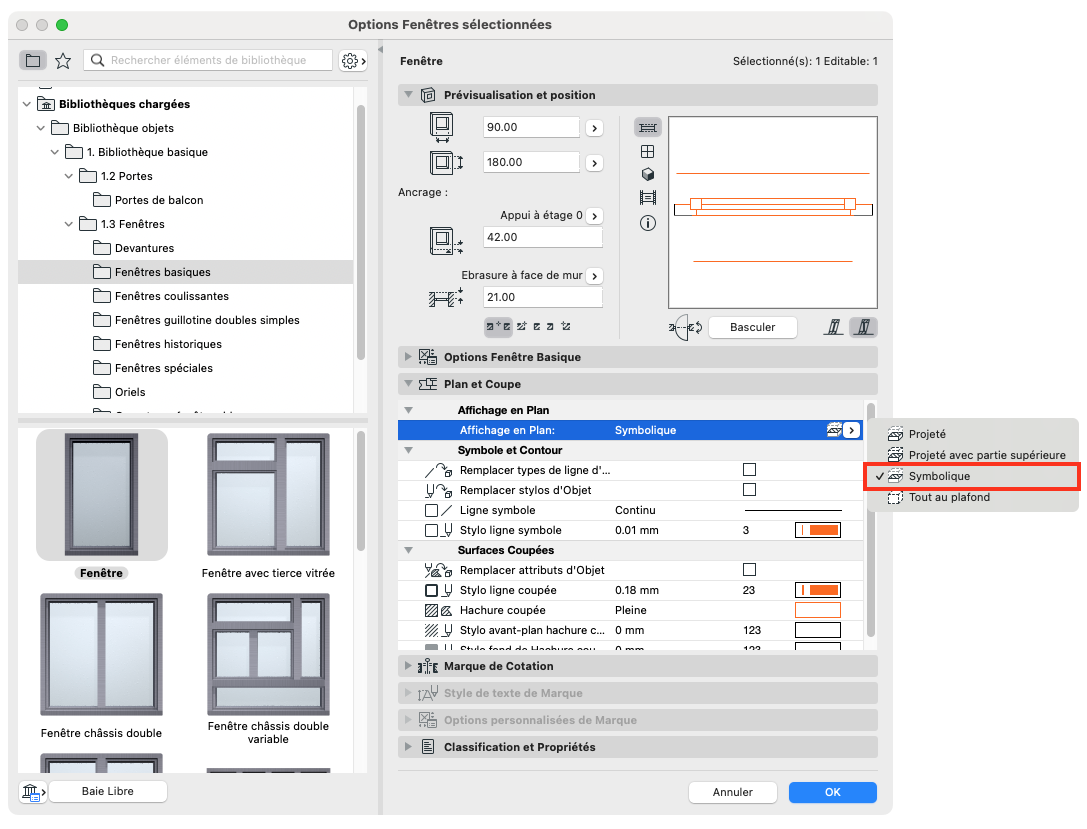

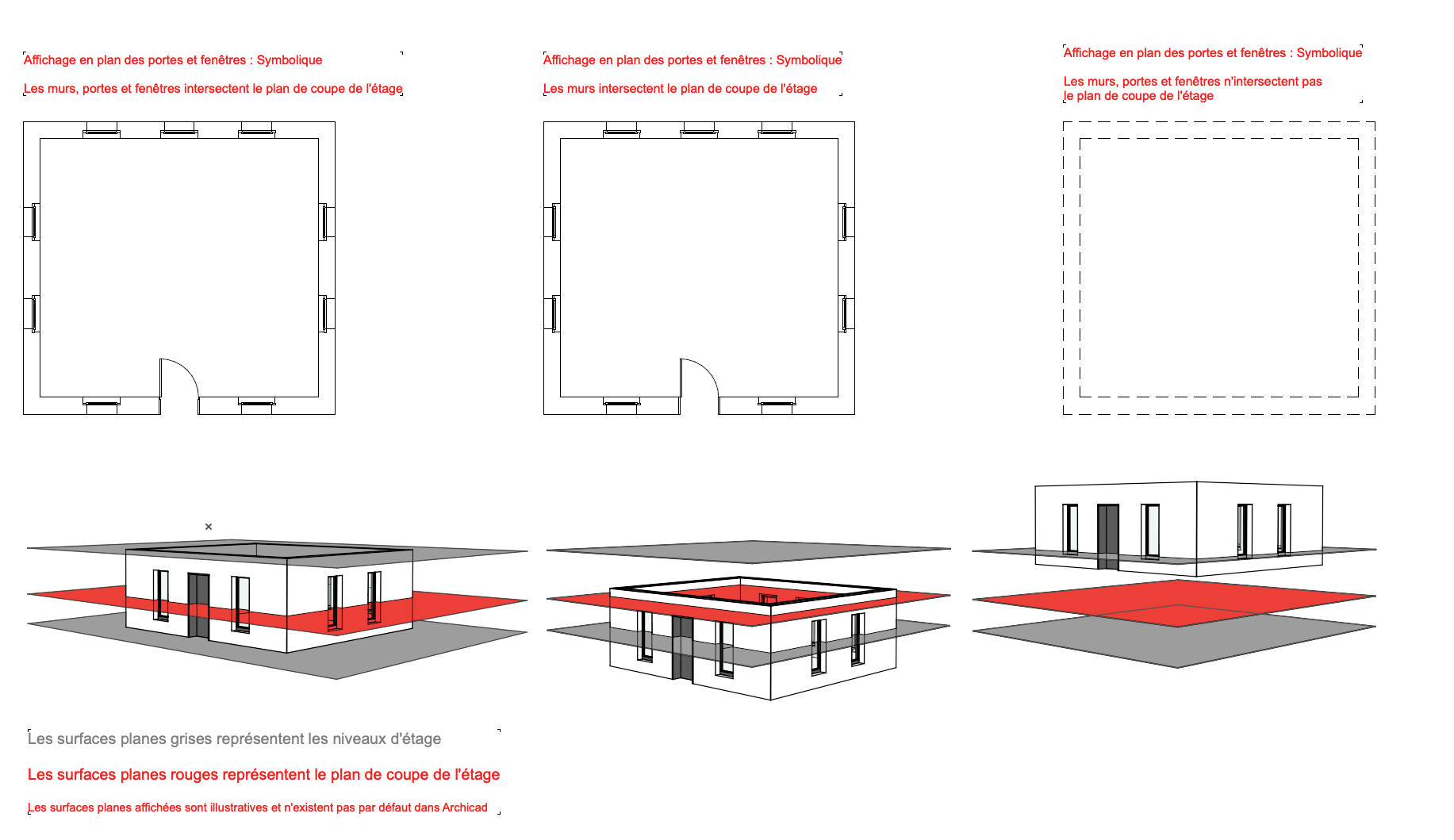

Affichage en plan d’étage des portes et fenêtres : Symbolique

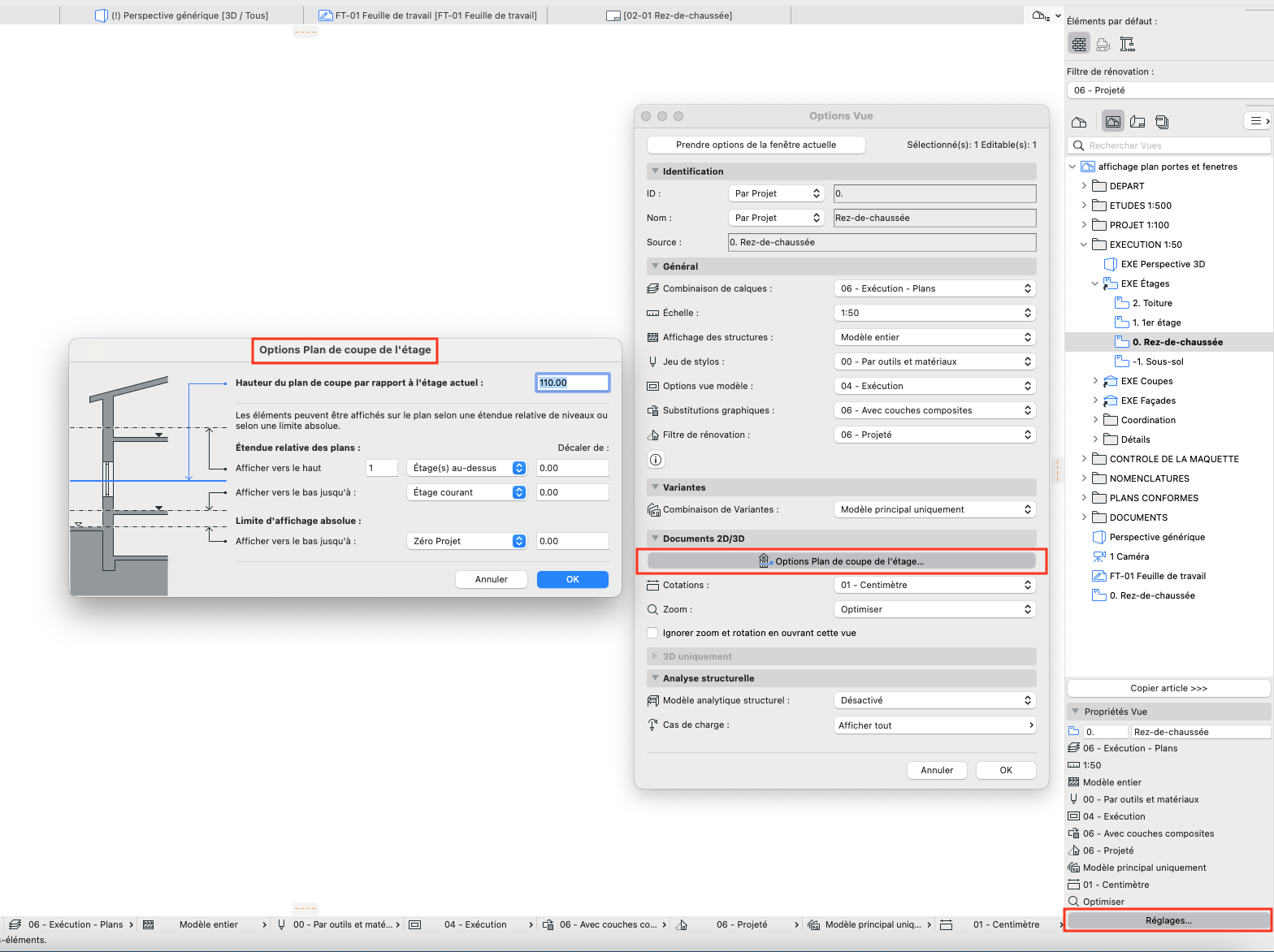

Ajuster les réglages de Vue
Les paramètres des Options Plan de coupe du Plan d'étage peuvent également être ajustés dans une vue enregistrée. Différentes vues (d'un étage différent ou d'un même étage) peuvent être enregistrées avec des réglages de plan de coupe distincts.

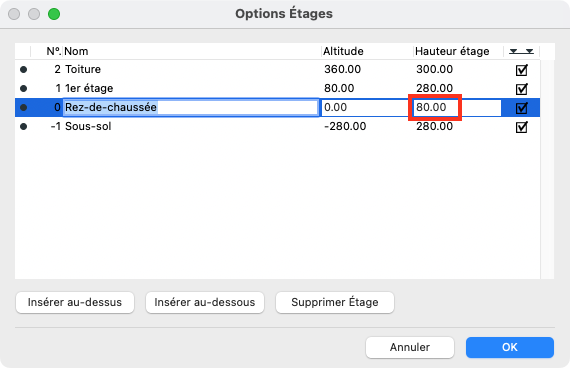

Vérifier la hauteur des étages
Lorsque la hauteur d’étage est faible — par exemple inférieure à la hauteur d’implantation des fenêtres — ou lorsqu’elle est définie à zéro (configuration non recommandée), les éléments tels que les murs, les portes et/ou les fenêtres peuvent être masqués.
Vérifier l'affichage du mur en plan

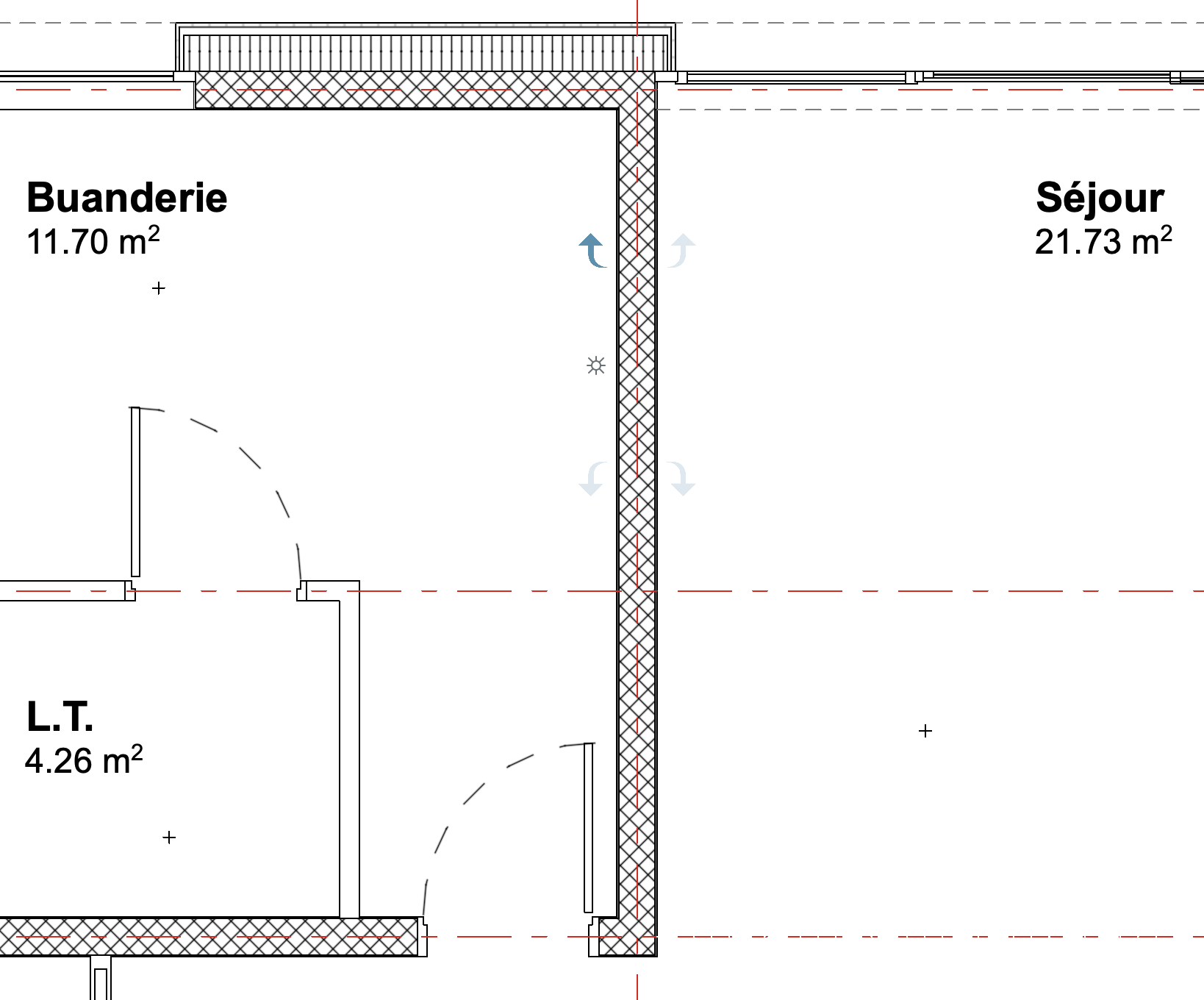

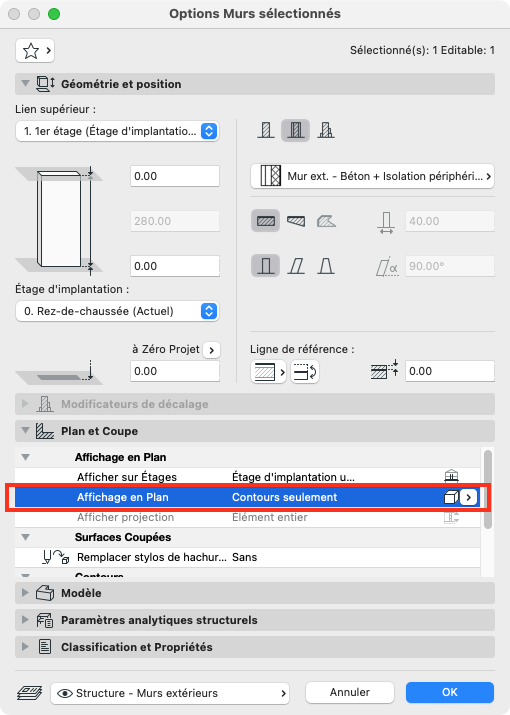

L’affichage des portes et des fenêtres dépend également de celui du mur qui les contient. Par exemple, si l’affichage en plan du mur est défini sur Contours seulement, les portes et les fenêtres ne seront pas visibles.

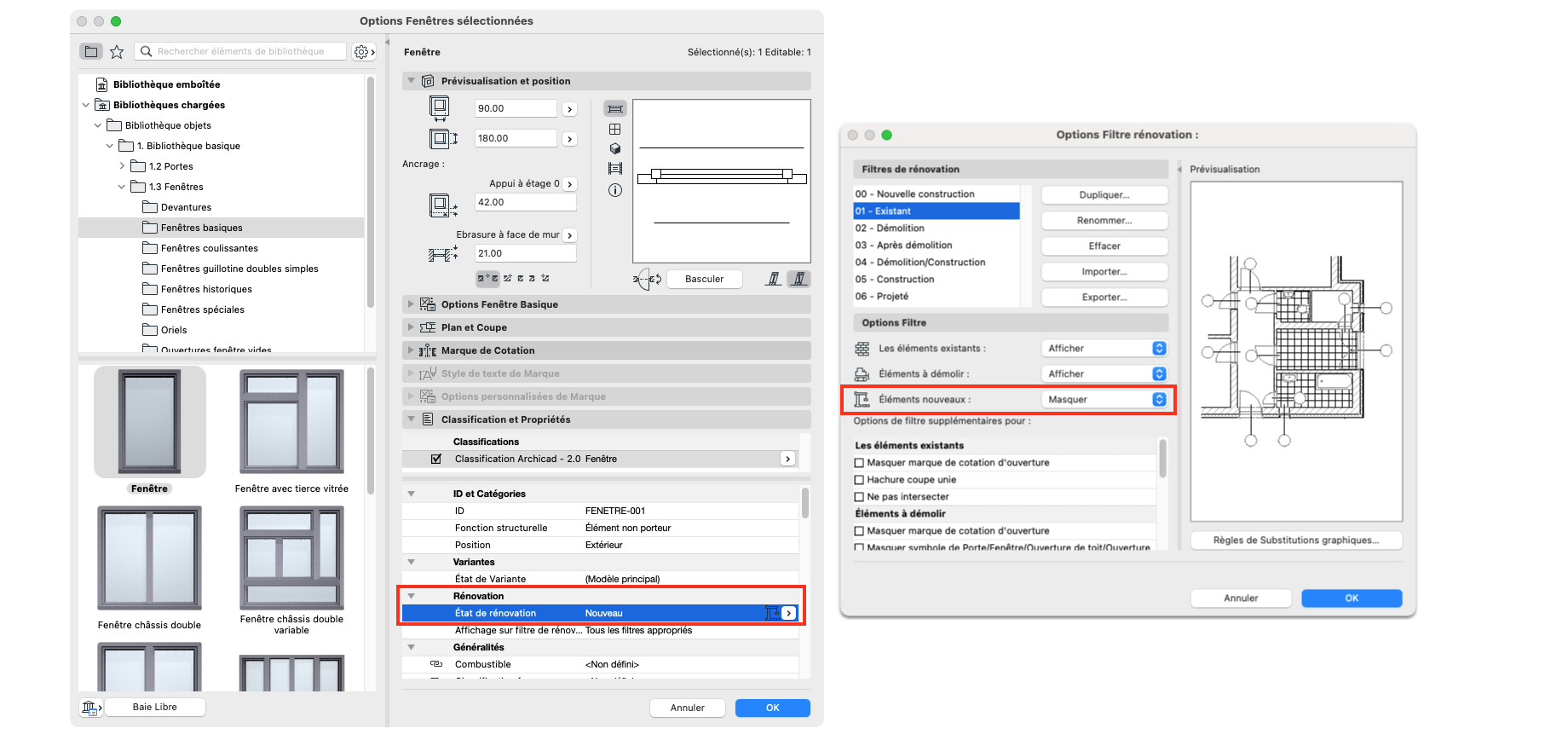

Vérifier les états et filtres de rénovation
Il convient de vérifier que l’état de rénovation des portes et des fenêtres est configuré pour être affiché dans le filtre de rénovation actuellement utilisé. Par exemple, une fenêtre définie avec l’état Nouveau n’est, par défaut, pas visible dans un filtre de rénovation réglé sur Existant.
Pour plus d’informations sur le fonctionnement des états et filtres de rénovation, se reporter aux article suivants :
Principes des États et Filtres de rénovation
Certains éléments existants ne sont pas visibles

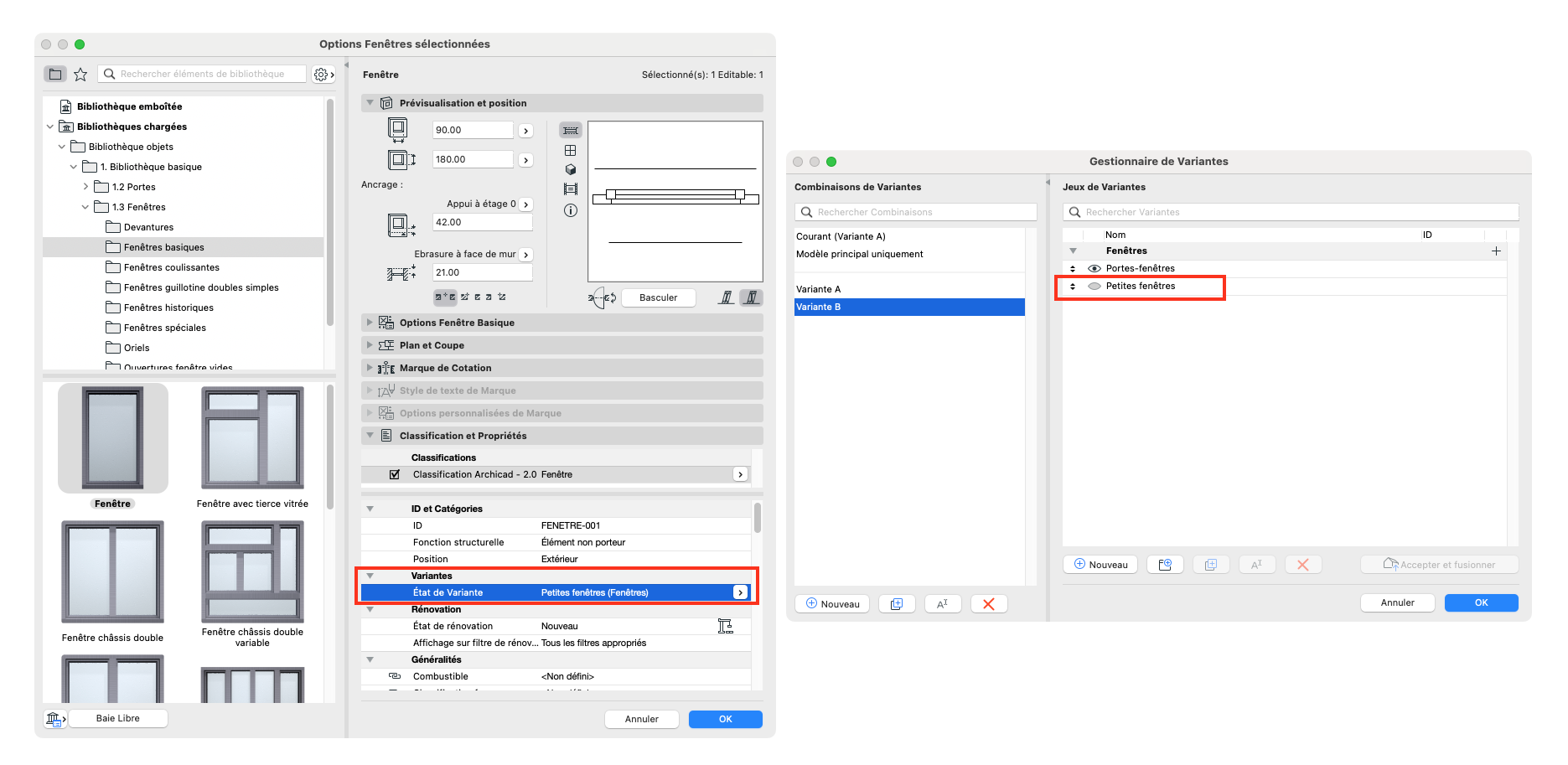

Vérifier les variantes
Concerne Archicad 27 et supérieur
Dans le cas où des variantes ont été créées dans le projet, vérifier les différents jeux de variantes et si la fenêtre ou la porte concernée se trouve dans une variante masquée.
Vérifier les options vues modèles

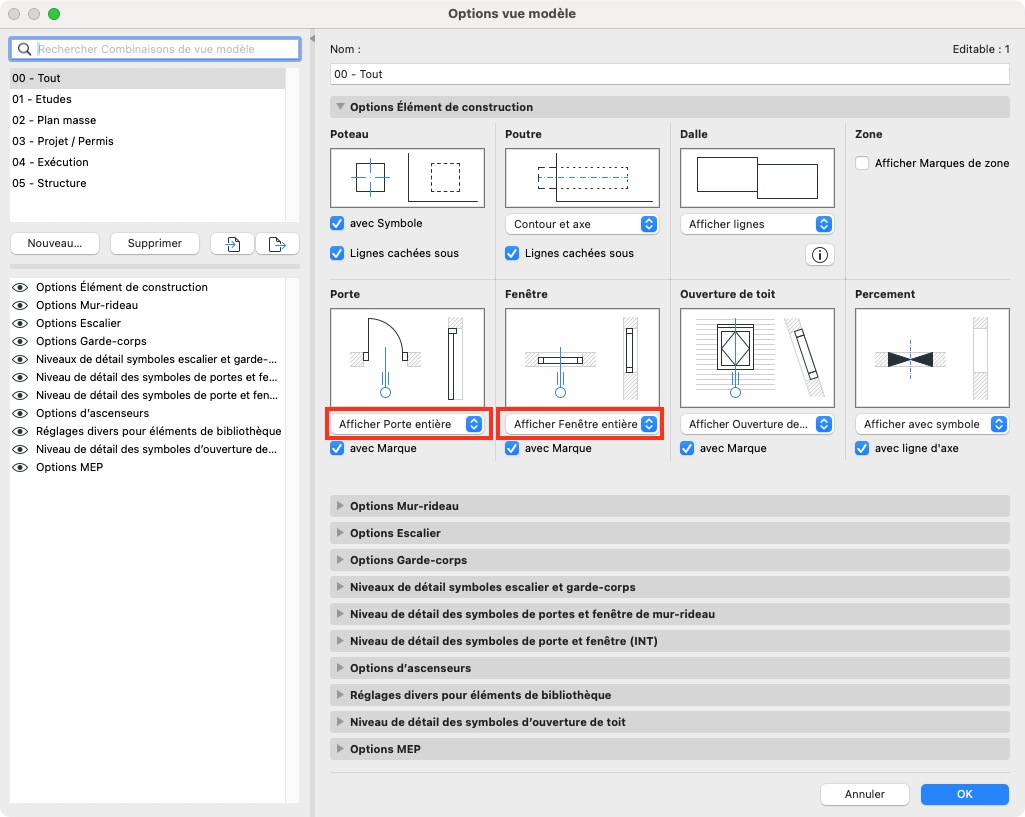

Accéder au menu Documentation / Vue modèle / Options vue modèle, dans le premier onglet, vérifier que les portes et les fenêtres sont bien affichées.

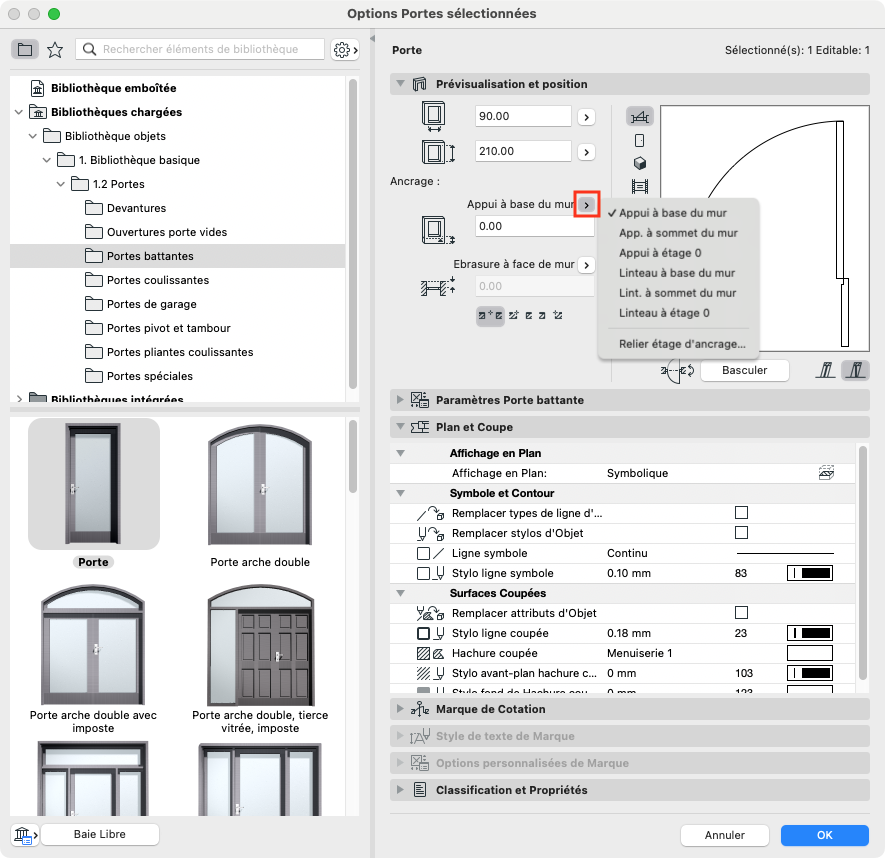

Appui et étage d'ancrage pour les portes
Lors du placement d'une porte, celle-ci semble se placer correctement, néanmoins à la fin de l'opération, le symbole porte ne s'affiche pas.
Contrôler ces paramètres pour retrouver la porte :

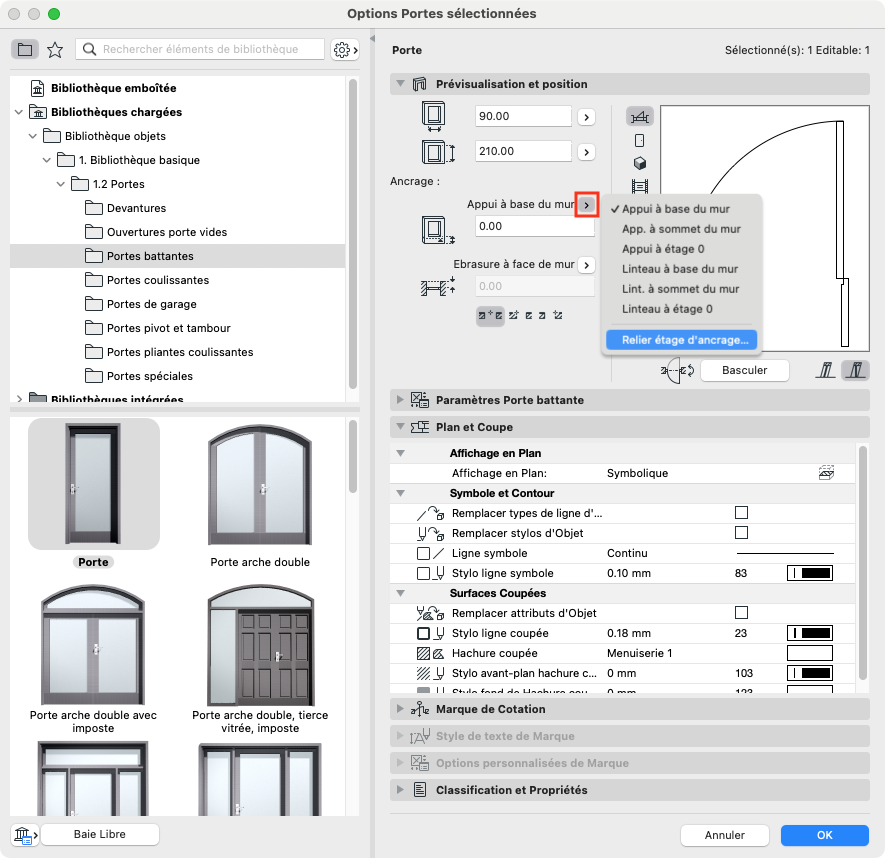

- Sous Appui à l'étage, indiquer Appui à base du mur ou Appui à étage 0 (pour l'étage du rez par défaut).

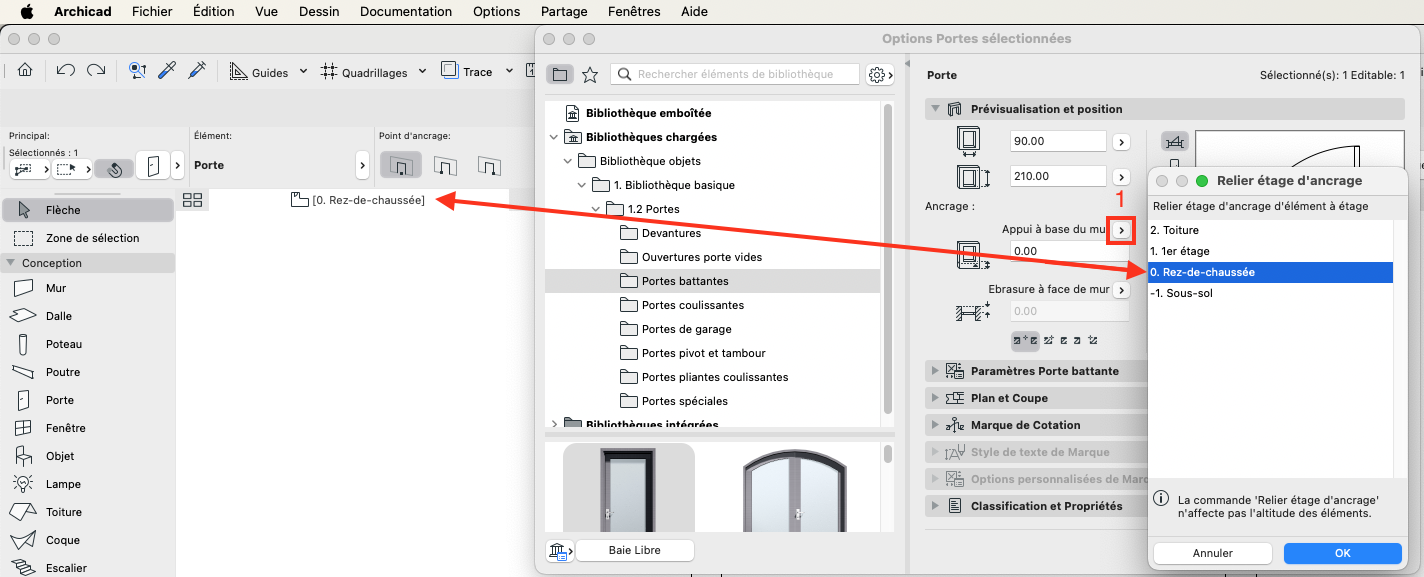

- Contrôler que la porte est bien reliée à l'étage courant.
- Changer son étage d'ancrage au besoin.
Si d'autres éléments ne s'affichent pas en plan ou en 3D, consulter l'article : La liste des réglages qui peuvent masquer des éléments
