Problembeschreibung

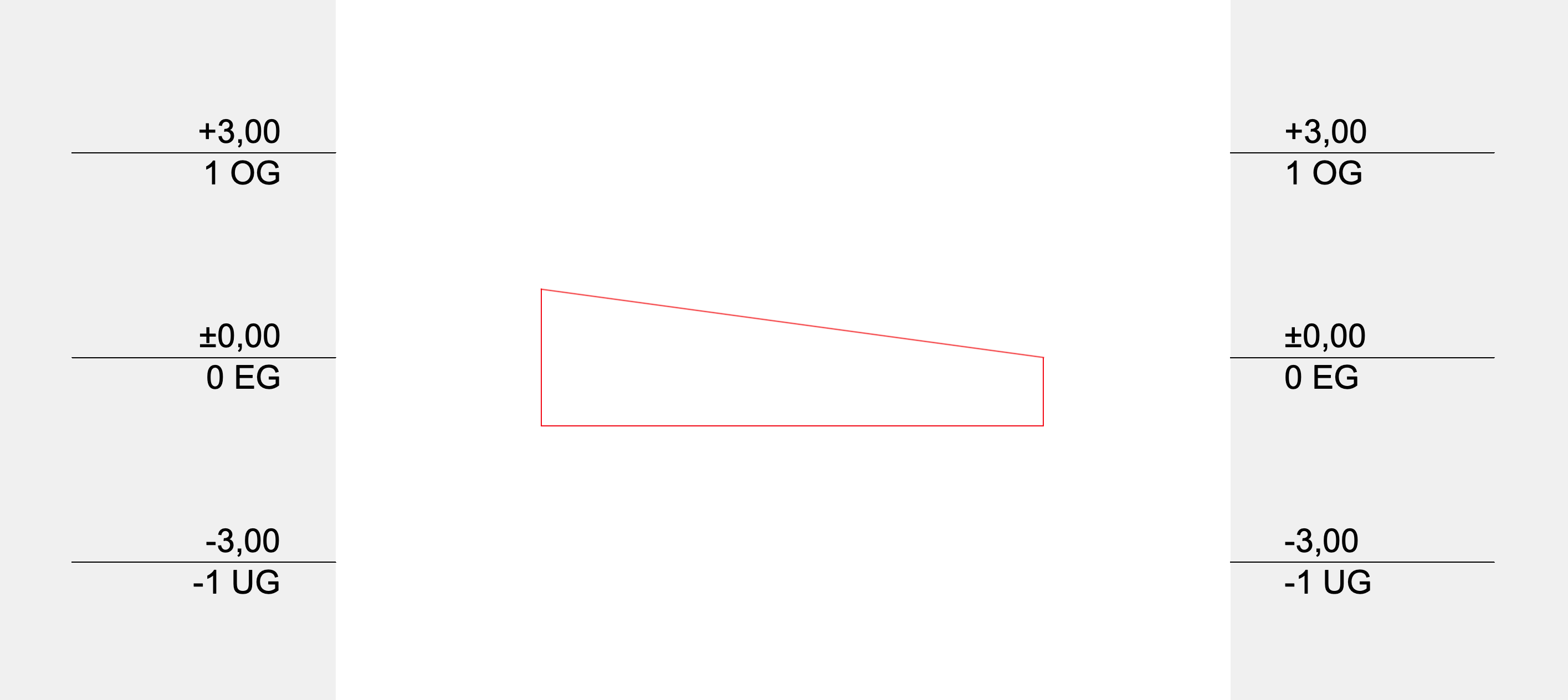

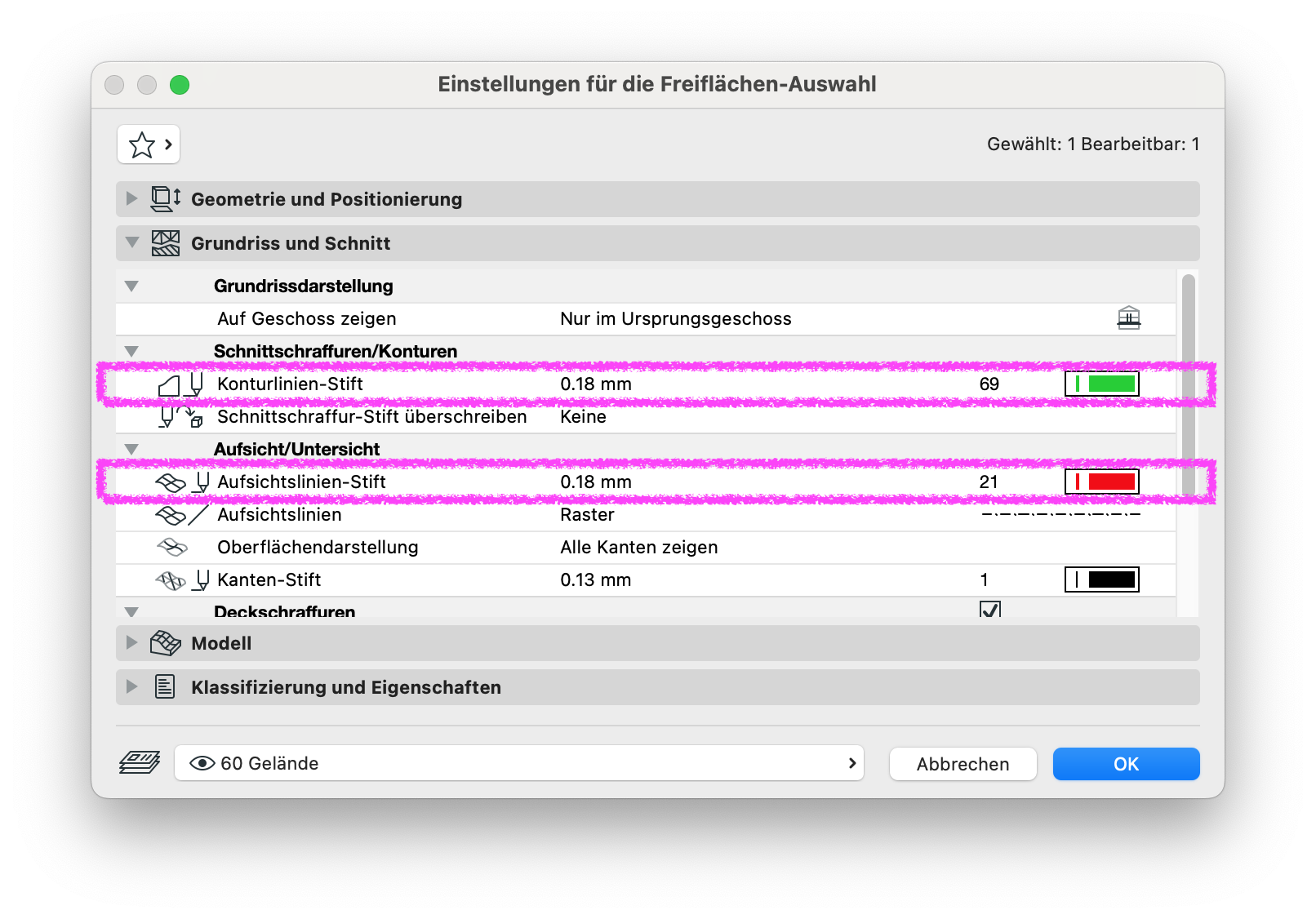

Die Konturlinien oder Aufsichtslinien einer Freifläche werden in der Schnitt- oder Ansichtsdarstellung immer als Volllinie angezeigt, obwohl eine andere Darstellung gewünscht ist.
Troubleshooting
Grafische Überschreibung anwenden
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...
Eine gestrichelte Darstellung der Kontur- oder Aufsichtslinien einer Freifläche in Schnitt oder Ansicht ist nur mit einer grafischen Überschreibung möglich:

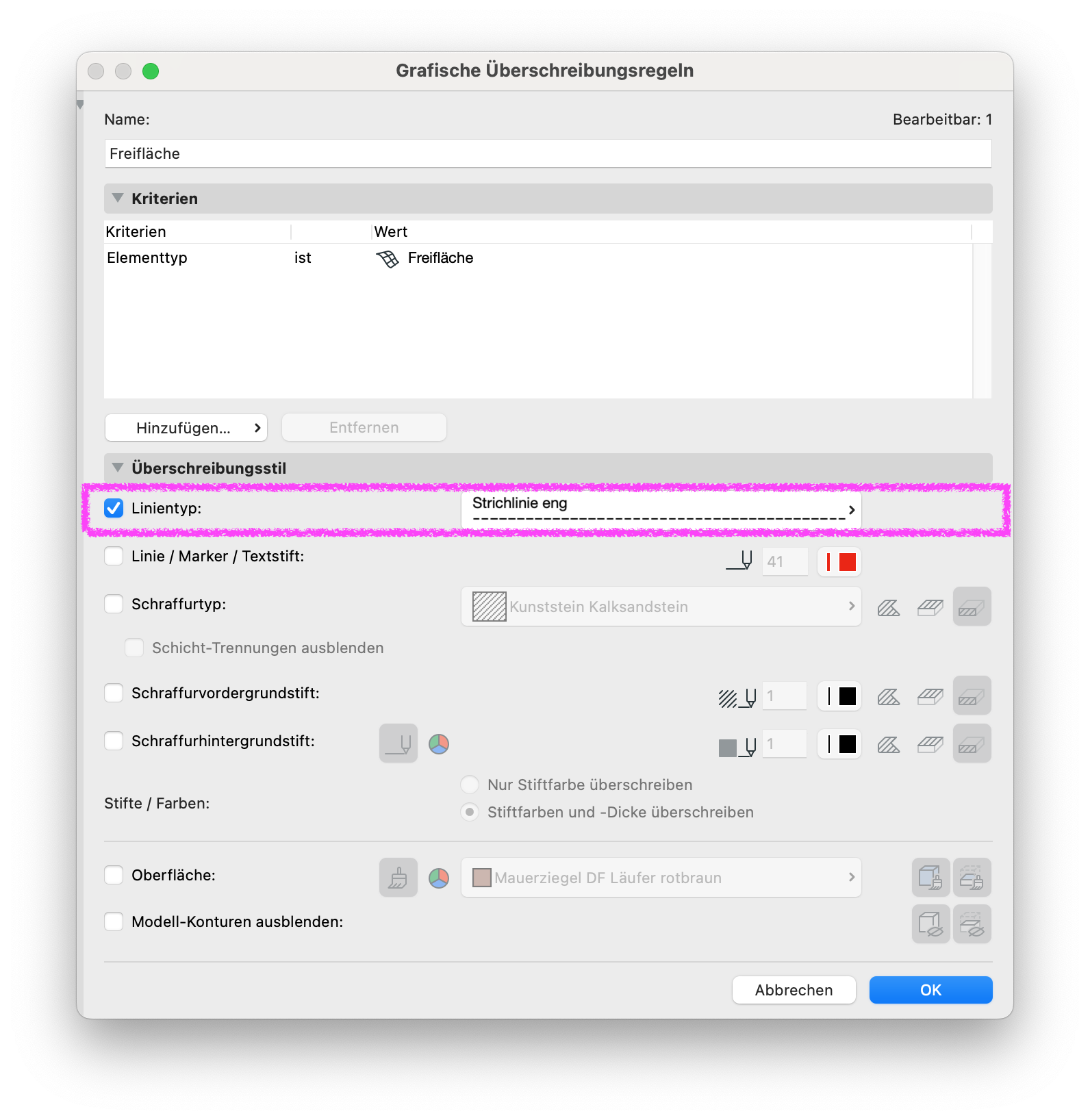

- Der Elementtyp muss auf Freifläche eingestellt werden.
- Den gewünschten Linientyp, z. B. Strichlinie eng, aktivieren.
